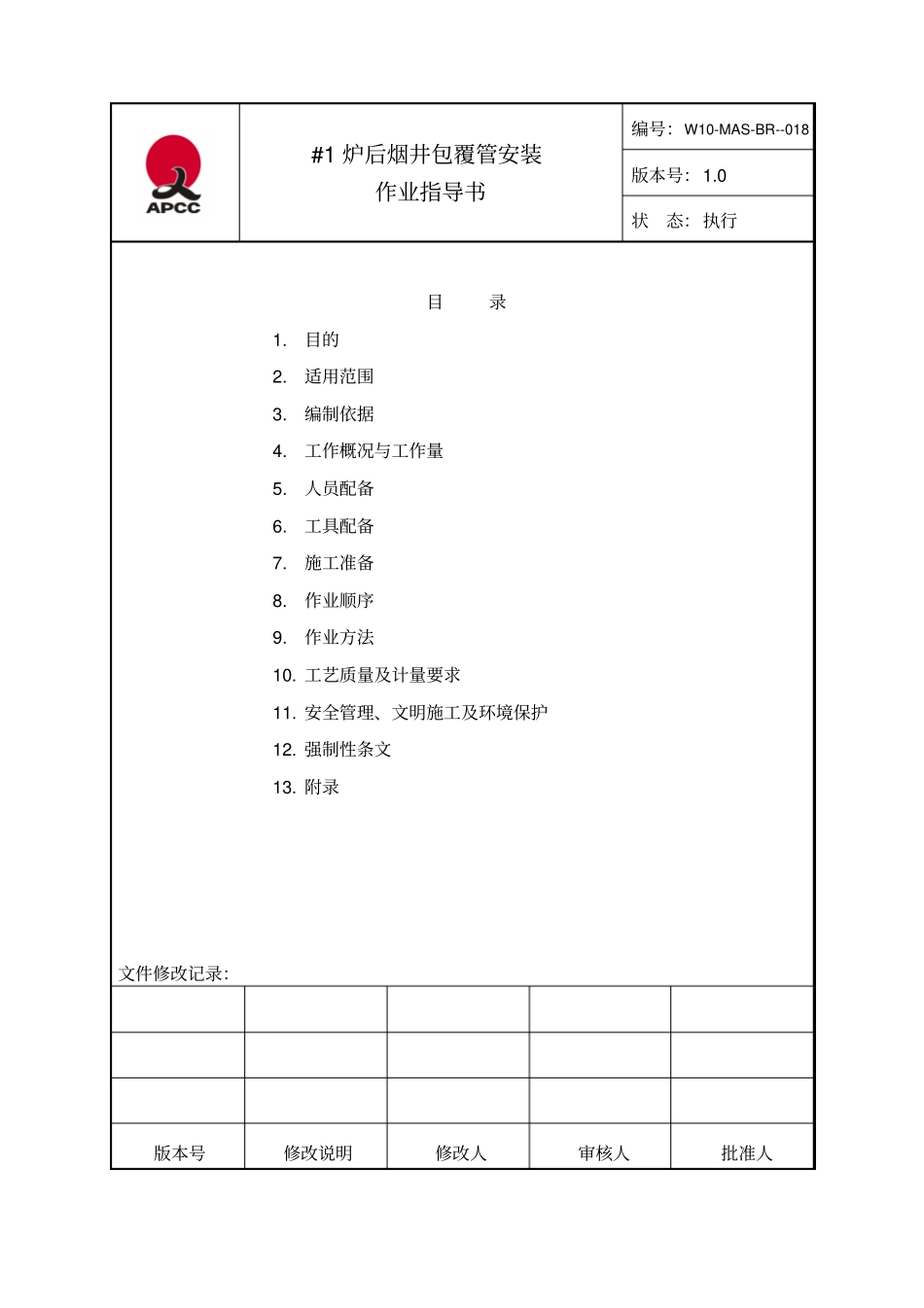

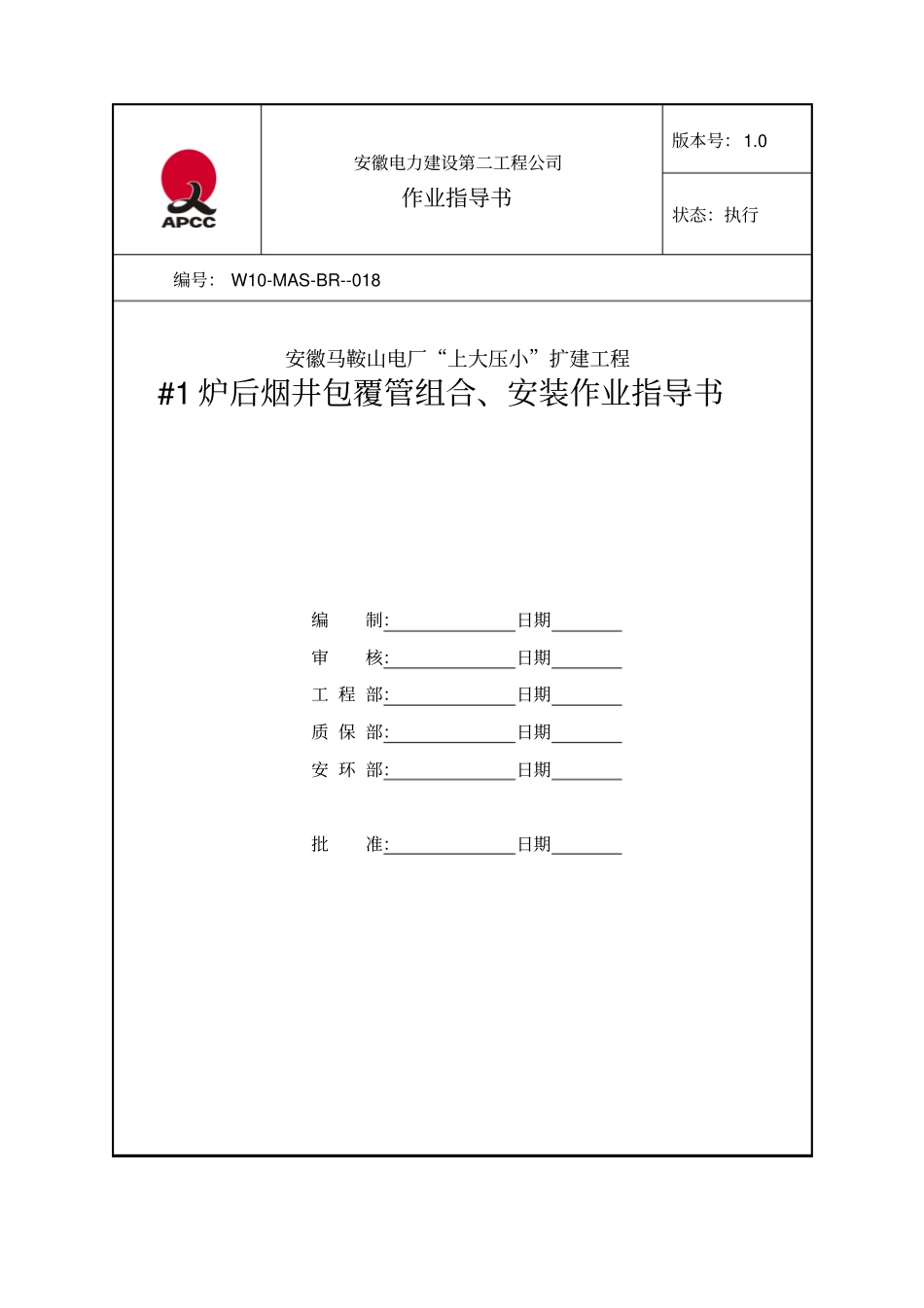

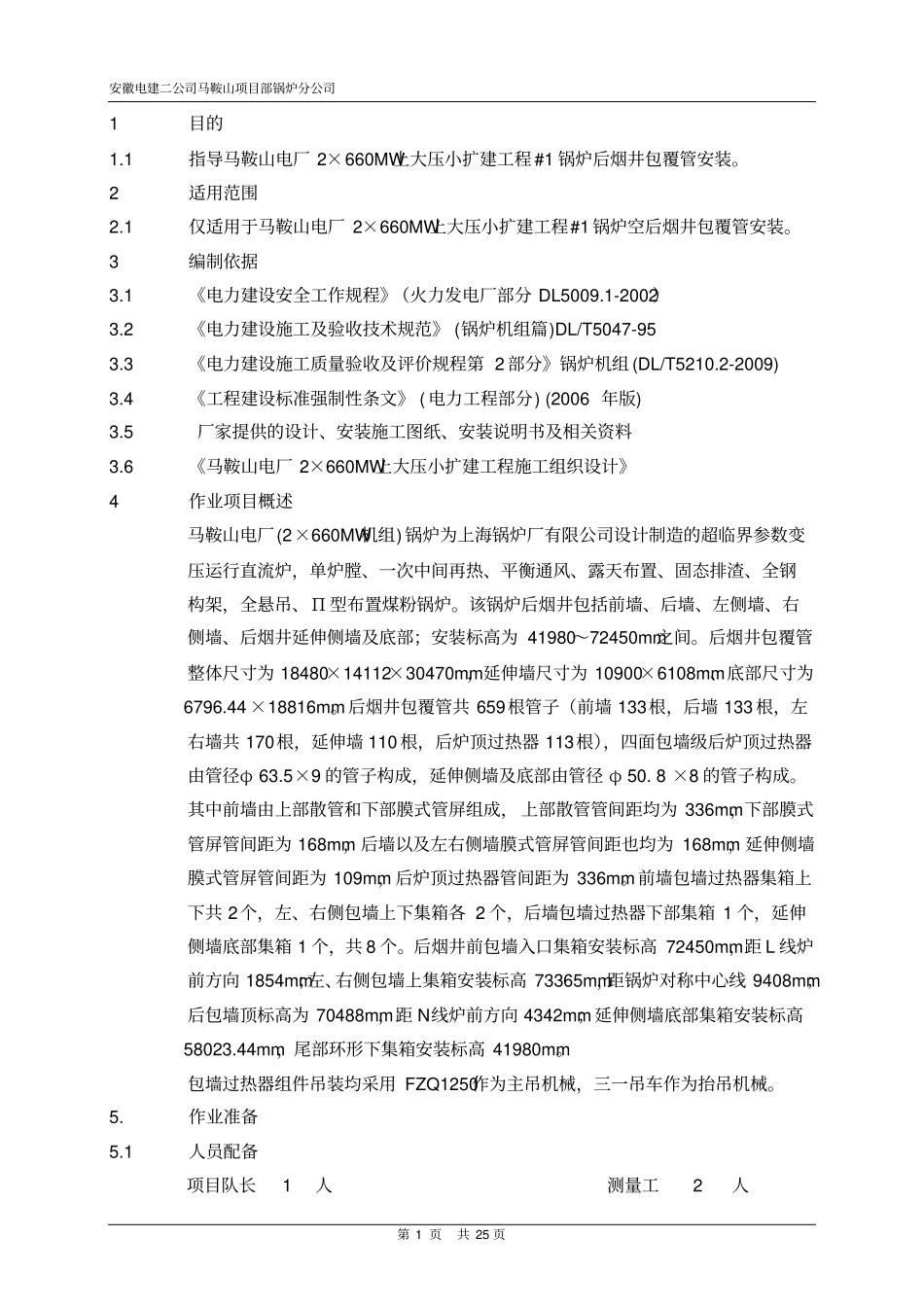

安徽电力建设第二工程公司作业指导书版本号：1.0状态：执行编号：W10-MAS-BR--018安徽马鞍山电厂“上大压小”扩建工程#1炉后烟井包覆管组合、安装作业指导书编制：日期审核：日期工程部：日期质保部：日期安环部：日期批准：日期#1炉后烟井包覆管安装作业指导书编号：W10-MAS-BR--018版本号：1.0状态：执行目录1.目的2.适用范围3.编制依据4.工作概况与工作量5.人员配备6.工具配备7.施工准备8.作业顺序9.作业方法10.工艺质量及计量要求11.安全管理、文明施工及环境保护12.强制性条文13.附录文件修改记录：版本号修改说明修改人审核人批准人安徽电建二公司马鞍山项目部锅炉分公司第1页共25页1目的1.1指导马鞍山电厂2×660MW上大压小扩建工程#1锅炉后烟井包覆管安装。2适用范围2.1仅适用于马鞍山电厂2×660MW上大压小扩建工程#1锅炉空后烟井包覆管安装。3编制依据3.1《电力建设安全工作规程》（火力发电厂部分DL5009.1-2002）3.2《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-953.3《电力建设施工质量验收及评价规程第2部分》锅炉机组(DL/T5210.2-2009)3.4《工程建设标准强制性条文》(电力工程部分)(2006年版)3.5厂家提供的设计、安装施工图纸、安装说明书及相关资料3.6《马鞍山电厂2×660MW上大压小扩建工程施工组织设计》4作业项目概述马鞍山电厂(2×660MW机组)锅炉为上海锅炉厂有限公司设计制造的超临界参数变压运行直流炉，单炉膛、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架，全悬吊、Π型布置煤粉锅炉。该锅炉后烟井包括前墙、后墙、左侧墙、右侧墙、后烟井延伸侧墙及底部；安装标高为41980～72450mm之间。后烟井包覆管整体尺寸为18480×14112×30470mm，延伸墙尺寸为10900×6108mm、底部尺寸为6796.44×18816mm。后烟井包覆管共659根管子（前墙133根，后墙133根，左右墙共170根，延伸墙110根，后炉顶过热器113根），四面包墙级后炉顶过热器由管径φ63.5×9的管子构成，延伸侧墙及底部由管径φ50.8×8的管子构成。其中前墙由上部散管和下部膜式管屏组成，上部散管管间距均为336mm，下部膜式管屏管间距为168mm，后墙以及左右侧墙膜式管屏管间距也均为168mm，延伸侧墙膜式管屏管间距为109mm，后炉顶过热器管间距为336mm。前墙包墙过热器集箱上下共2个，左、右侧包墙上下集箱各2个，后墙包墙过热器下部集箱1个，延伸侧墙底部集箱1个，共8个。后烟井前包墙入口集箱安装标高72450mm，距L线炉前方向1854mm；左、右侧包墙上集箱安装标高73365mm，距锅炉对称中心线9408mm；后包墙顶标高为70488mm，距N线炉前方向4342mm；延伸侧墙底部集箱安装标高58023.44mm，尾部环形下集箱安装标高41980mm。包墙过热器组件吊装均采用FZQ1250作为主吊机械，三一吊车作为抬吊机械。5.作业准备5.1人员配备项目队长1人测量工2人安徽电建二公司马鞍山项目部锅炉分公司第2页共25页技术负责1人起重工8人技术员1人安装工15人专职安全员1人架子工6人专职质检员1人电焊工6人5.2人员资质5.2.1所有参加人员资质和数量满足作业要求，能胜任此项工作。5.2.2所有参加水冷壁安装作业的人员均需通过三级安全教育。5.2.3凡参加高处作业的人员应进行体格检查，经医生诊断患有不宜从事高处作业病症的人员不得参加高处作业。5.2.4起重工、架子工、电焊工等特殊作业人员需有相关主管部门颁发的资质证，且证件在有效期内，持证上岗。5.3施工机械和工器具FZQ1250吊车1台三一吊车履带吊1台40t龙门吊1台25t汽车吊1台25t低架平板车1台10t葫芦8只5t葫芦30只20t葫芦4只2t葫芦20只1t手拉葫芦10只φ36.5钢丝绳200米φ24钢丝绳100米φ19.5钢丝绳200米φ16白棕绳200米10.7t卸扣20只4.9t卸扣40只10t开口4只5t开口8只电焊机8台火焊工具5套安徽电建二公司马鞍山项目部锅炉分公司第3页共25页角向磨光机8台电磨6台经纬仪1台50m钢卷尺1把5m钢卷尺4把1m钢直尺2把200mm钢直尺4把角尺400×202把水平尺62把水平管2付一字形螺丝刀200×10″6把φ1mm钢丝200m线锤2只活动扳手12″2把记号笔2只4磅榔头2把6作业条件6.1人员资质和数量满足作业要求。6.2施工前，对施工人员进行技术交底及安全文明施工交底，使施工人员熟悉施工图纸、了...
