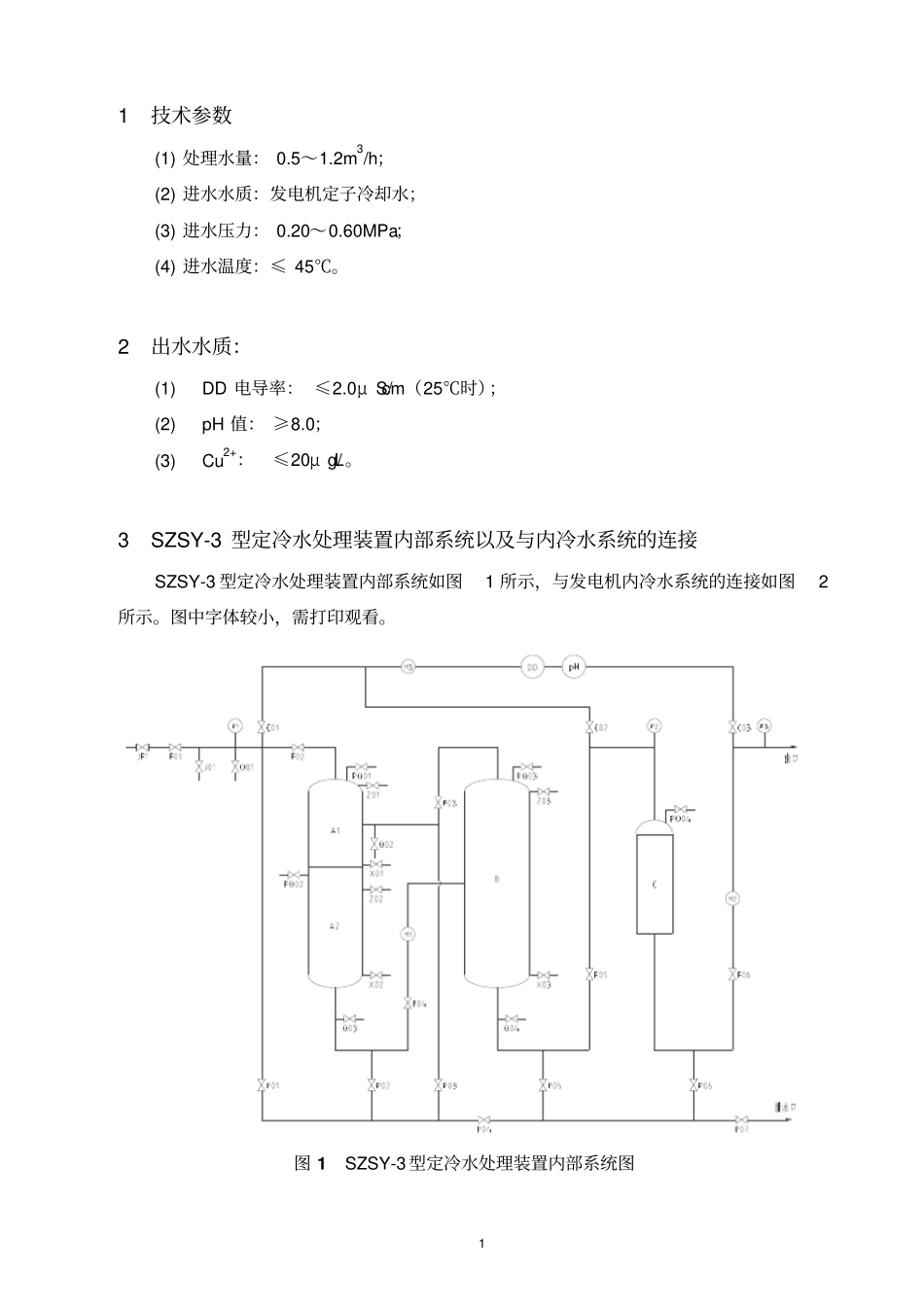

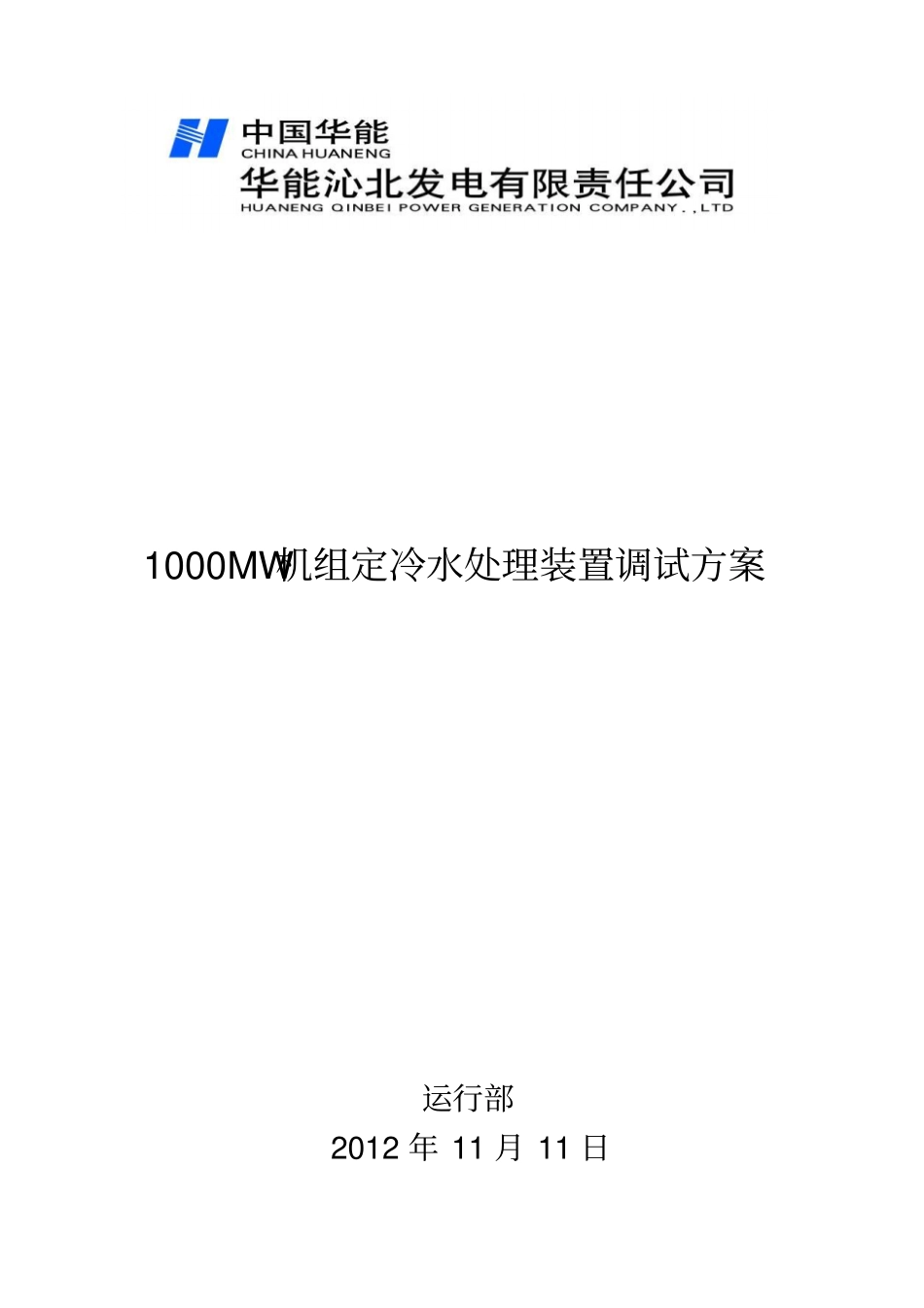

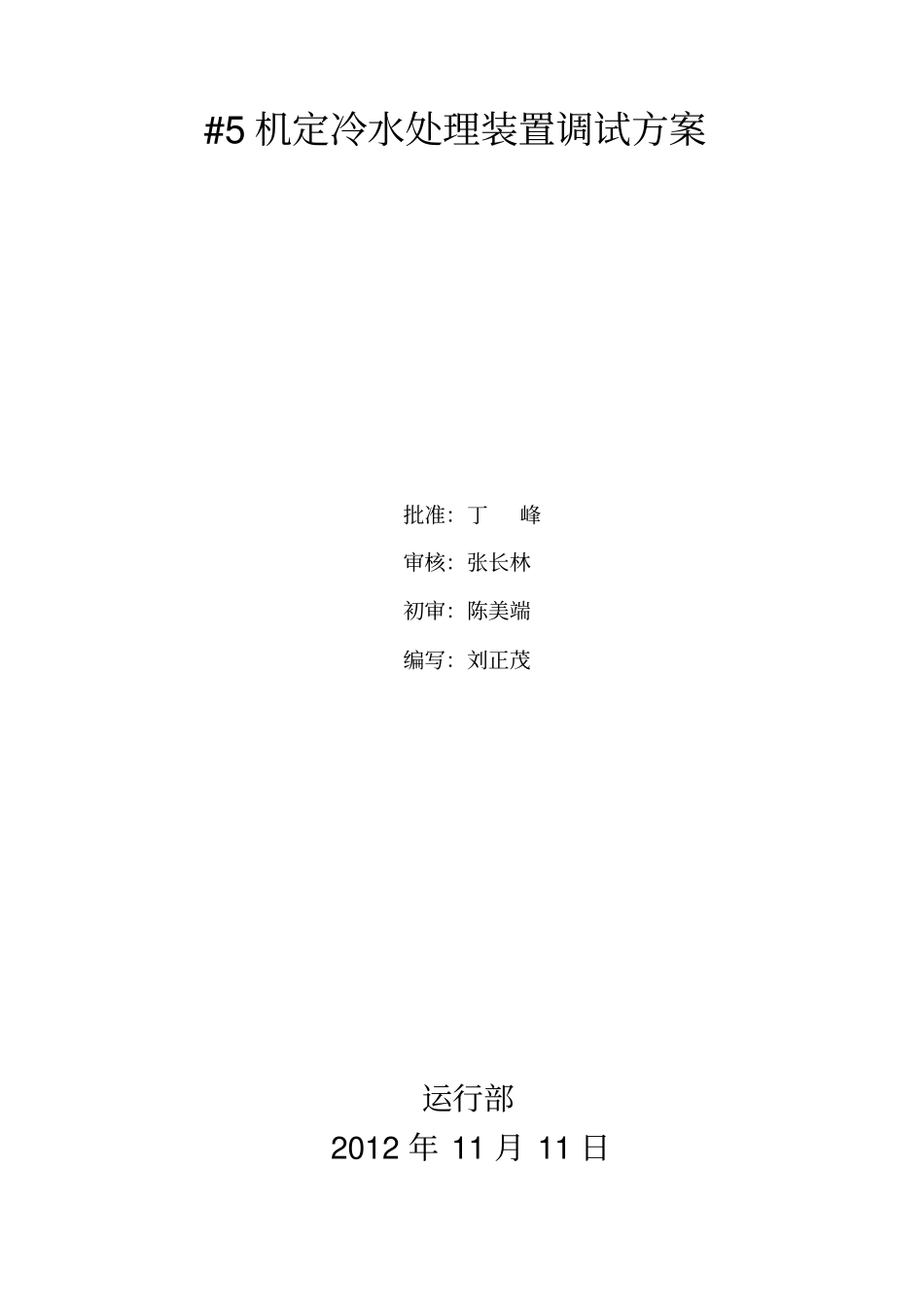

1000MW机组定冷水处理装置调试方案运行部2012年11月11日#5机定冷水处理装置调试方案批准：丁峰审核：张长林初审：陈美端编写：刘正茂运行部2012年11月11日11技术参数(1)处理水量：0.5～1.2m3/h；(2)进水水质：发电机定子冷却水；(3)进水压力：0.20～0.60MPa；(4)进水温度：≤45℃。2出水水质：(1)DD电导率：≤2.0μS/cm（25℃时）；(2)pH值：≥8.0；(3)Cu2+：≤20μg/L。3SZSY-3型定冷水处理装置内部系统以及与内冷水系统的连接SZSY-3型定冷水处理装置内部系统如图1所示，与发电机内冷水系统的连接如图2所示。图中字体较小，需打印观看。图1SZSY-3型定冷水处理装置内部系统图2注：S1和S2为SZSY-3装置进出口一次门图2发电机内冷水系统与SZSY-3型定冷水处理装置的连接示意图图2中：F1表示5MKF31AA453离子交换器入口截止阀；F2表示5MKF31AA701离子交换器入口门；F3表示5MKF32AA331除盐水至定冷水补水过滤器后截止止回阀；F4表示另外一个除盐水至定冷水补水过滤器后截止止回阀，但阀门上并无标识；F5表示5MKF31AA313离子交换器至定冷水箱手动门；表一SZSY-3型定冷水处理装置内部阀门符号和名称对照F01内冷水入口门P04冲洗旁路门4M3仪表进水流量计F02交换器A入口门P05冲洗旁路门5DD电导率表F03交换器B入口门P06冲洗旁路门6pHpH表F04交换器A下出口门P07冲洗旁路门7PQ01交换器A上排气阀F05交换器B出口门P1装置入口压力表PQ02交换器A下排气阀F06装置总出口门P2过滤器入口压力表PQ03交换器B排气阀C01仪表入口门1P3装置出口压力表PQ04过滤器排气阀C02仪表入口门2Q01装置入口采样门Z01交换器A上装树脂阀3C03仪表出口门Q02交换器A中采样门Z02交换器A下装树脂阀JF1入口减压阀Q03交换器A下采样门Z03交换器B装树脂阀P01冲洗旁路门1Q04交换器B采样门X01交换器A上卸树脂阀P02冲洗旁路门2M1交换器A下出口流量计X02交换器A下卸树脂阀P03冲洗旁路门3M2装置出水流量计X03交换器B卸树脂阀S1装置入口一次门S2装置出口一次门S3原小混床出口阀4调试4.1SZSY-3型定冷水处理装置进出水管的冲洗(1)进水管的冲洗打开发电机内冷水系统中阀门F3、F2、S1（如图2所示阀门，运行操作），打开SZSY-3型装置内的阀门F01、P01、P04、P07（如图1所示阀门），冲洗两分钟后关闭所开阀门。(2)出水管的冲洗打开发电机内冷水系统中阀门F4、F5、S2（如图2所示阀门，运行操作），打开SZSY-3型装置内的阀门F06、P06、P07（如图1所示阀门），冲洗两分钟后关闭所开阀门。（注意：因为F4为内冷水补水旁路门，开度大会造成补水分流进入定冷水箱，开度过小会使水箱内定冷水外排，所以F4阀门开度的大小会直接影响到定冷水箱水位的波动，操作时注意严密观察定冷水箱水位，避免在冲洗的过程中造成水箱水位的大幅波动。）4.2SZSY-3型定冷水处理装置调试确认系统内冷水电导率，如>0.8μS//cm，请换水至<0.8μS/cm（以化学化验结果，辅以DCS显示值为判定依据，如相差过大，以化学化验结果为准），将内冷水温调至44～45℃，保持稳定后，开始进行树脂冲洗，具体步骤如下：(1)开启发电机内冷水系统中阀门F1、F2、S1（如图2所示阀门)，注意核对清楚阀门位置，严密监视内冷水箱液位变化；(2)将仪表出口门C03软管卸下接入地沟；(3)单独冲洗H+床：开启内冷水入口门F01、交换器A入口门F02、冲洗旁路门P02、冲洗旁路门P04、冲洗旁路门P07，开始冲洗氢床，15分钟后开启冲洗旁路门4P05、交换器B出口门F05，以及调整打开仪表入口门2C02至仪表进水流量计M3流量为20L/H，使冲洗水流经过测量仪表M3，待氢床冲洗至电导<2μS/cm时（约半个小时）氢床冲洗结束，关闭设备内所有阀门；(4)单独冲洗钠床：开启内冷水入口门F01、交换器A入口门F02、冲洗旁路门P03、冲洗旁路门P04、冲洗旁路门P07，开始冲洗钠床，半小时后开启冲洗旁路门P05、交换器B出口门F05，以及调整开仪表入口门2C02至仪表进水流量计M3流量为20L/H，待钠床冲洗至电导<30μS/cm时（约2小时）钠床冲洗结束，关闭设备内所有阀门；(5)单独冲洗阴床：开启冲洗旁路门P01、冲洗旁路门P02、交换器A下出口门F04、冲洗旁路门P05、冲洗旁路门P07，调整开启内冷水入口门F01，使交换器A下出口流量计M1流量为500L/H...
