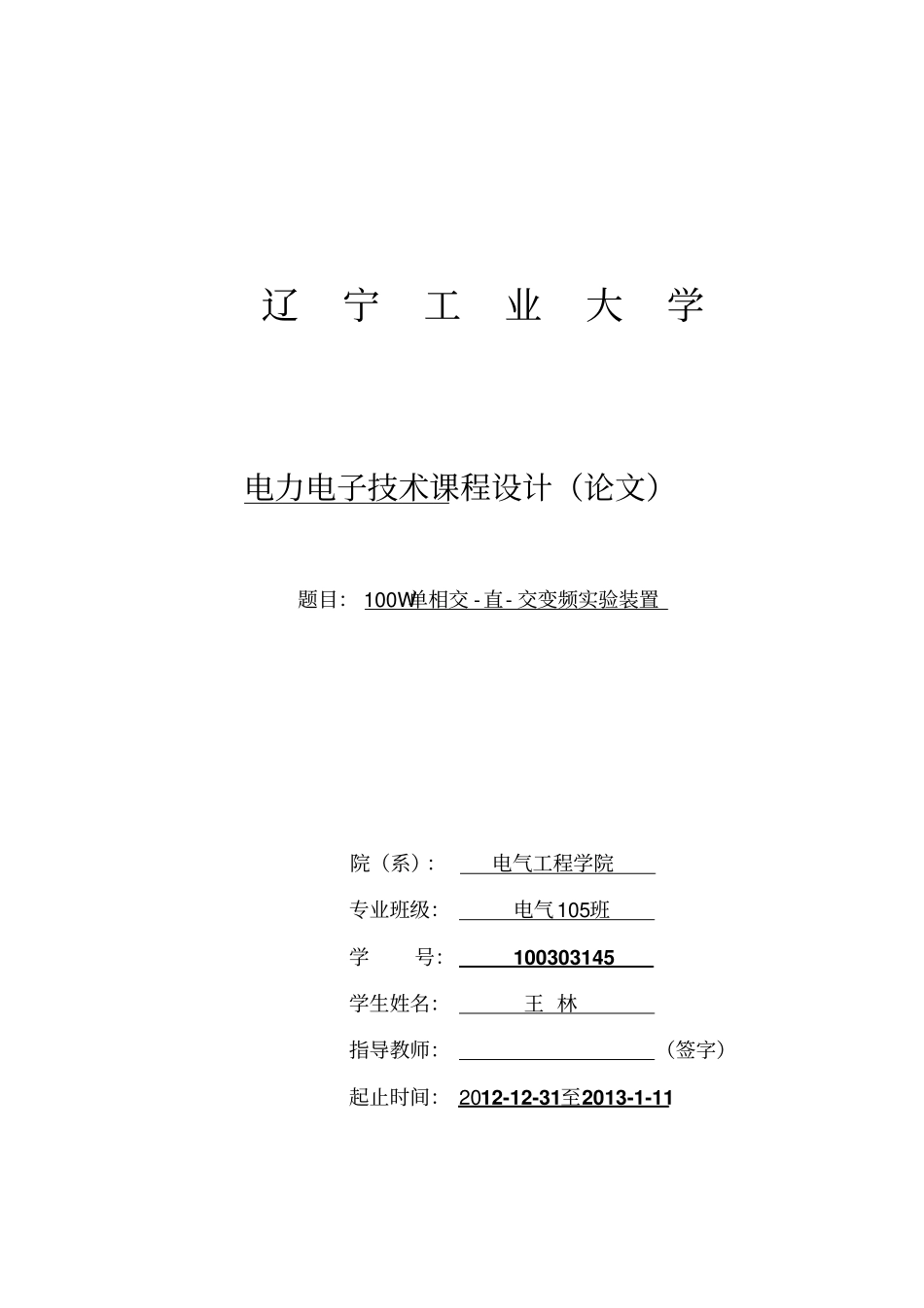

辽宁工业大学电力电子技术课程设计（论文）题目：100W单相交-直-交变频实验装置院（系）：电气工程学院专业班级：电气105班学号：100303145学生姓名：王林指导教师：（签字）起止时间：2012-12-31至2013-1-11本科生课程设计（论文）I课程设计（论文）任务及评语院（系）：电气工程学院教研室：电气注：成绩：平时20%论文质量60%答辩20%以百分制计算学号100303145学生姓名王林专业班级电气105班课程设计（论文）题目100W单相交-直-交变频实验装置课程设计（论文）任务课题完成的设计任务及功能、要求、技术参数实现功能为了电力电子技术课程的教学实验，设计此装置，使学生通过该装置测试、观察及验证单相交-直-交变频的实现方法。设计任务1、方案的经济技术论证。2、整流电路设计。3、逆变电路设计。4、通过计算选择器件的具体型号。5、驱动电路设计或选择。6、绘制相关电路图。要求1、文字在4000字左右。2、文中的理论分析与计算要正确。3、文中的图表工整、规范。4、元器件的选择符合要求。技术参数1、交流电源：单相220V。2、为了IGBT的安全，中间直流电压最大为50V。3、输出交流电压约45V。4、输出最大电流2A。5最大功率：100W。进度计划第1天：集中学习；第2天：收集资料；第3天：方案论证；第4天：输入整流滤波电路设计；第5天：逆变电路设计；第6天：控制电路设计；第7天：器件选择；第8天：系统调试或仿真；第9天：总结并撰写说明书；第10天：答辩指导教师评语及成绩平时：论文质量：答辩：总成绩：指导教师签字：年月日本科生课程设计（论文）II摘要单相交-直-交变频电路在工业生产，生活娱乐，仪器运行等很多方面都有着广泛的应用，其中目前应用最广泛的应属于电网互联。单相交-直-交变频电路可分为主电路和控制电路，其主电路包括整流电路、滤波电路和逆变电路，而控制电路包括控制电路、驱动电路和保护电路。本设计对于整流部分采用不可控制整流电路；滤波部分采用LC低通滤波器，得到高频率的正弦波交流输出；逆变部分由四只IGBT管组成单相桥式逆变电路。控制电路选用以单片集成函数发生器ICL8038为核心组成，生成两路PWM信号，分别用于控制两对IGBT；驱动电路采用了具有电气隔离集成驱动芯片M57962L；保护电路采用双D触发器CD4013。关键词：整流；滤波；逆变；PWM；IGBT本科生课程设计（论文）III目录第1章绪论..........................................................11.1电力电子技术概况.............................................11.2本文设计内容.................................................1第2章100W单相交-直-交变频电路设计.................................22.1100W单相交-直-交变频电路总体设计方案.........................22.2具体电路设计.................................................32.2.1主电路设计.............................................32.2.2控制电路设计...........................................52.3元器件型号选择...............................................92.4系统调试或仿真、数据分析....................................10第3章课程设计总结.................................................13参考文献............................................................14附录Ⅰ控制电路原理图...............................................15附录Ⅱ驱动和辅助电源原理图........................................16本科生课程设计（论文）1第1章绪论1.1电力电子技术概况集中发电、远距离输电和大电网互联的电力系统是目前电能生产、输送和分配的主要方式。但是在配电网中，城市居民和商业用户、农村和半城镇区域的负荷具有很大的随机波动性。家用空调随气温变化的无规律启停，降水降雪和大风的无常发生，以及其他不确定因素所引起的负荷变化给配电网的规划、设计和运行带来了巨大的难题和挑战。特别是在我国中西部的偏远地区的农村和一些游牧民族地区，如果采用传统的集中式供电方式，新建配电网络，不仅在技术上实现起来难度非常大，而且在经济效益上也是不可取的。因此，欧美的电力专家提...
