10kV避雷器线路型、配电型订货技术条件资料VIP专享VIP免费

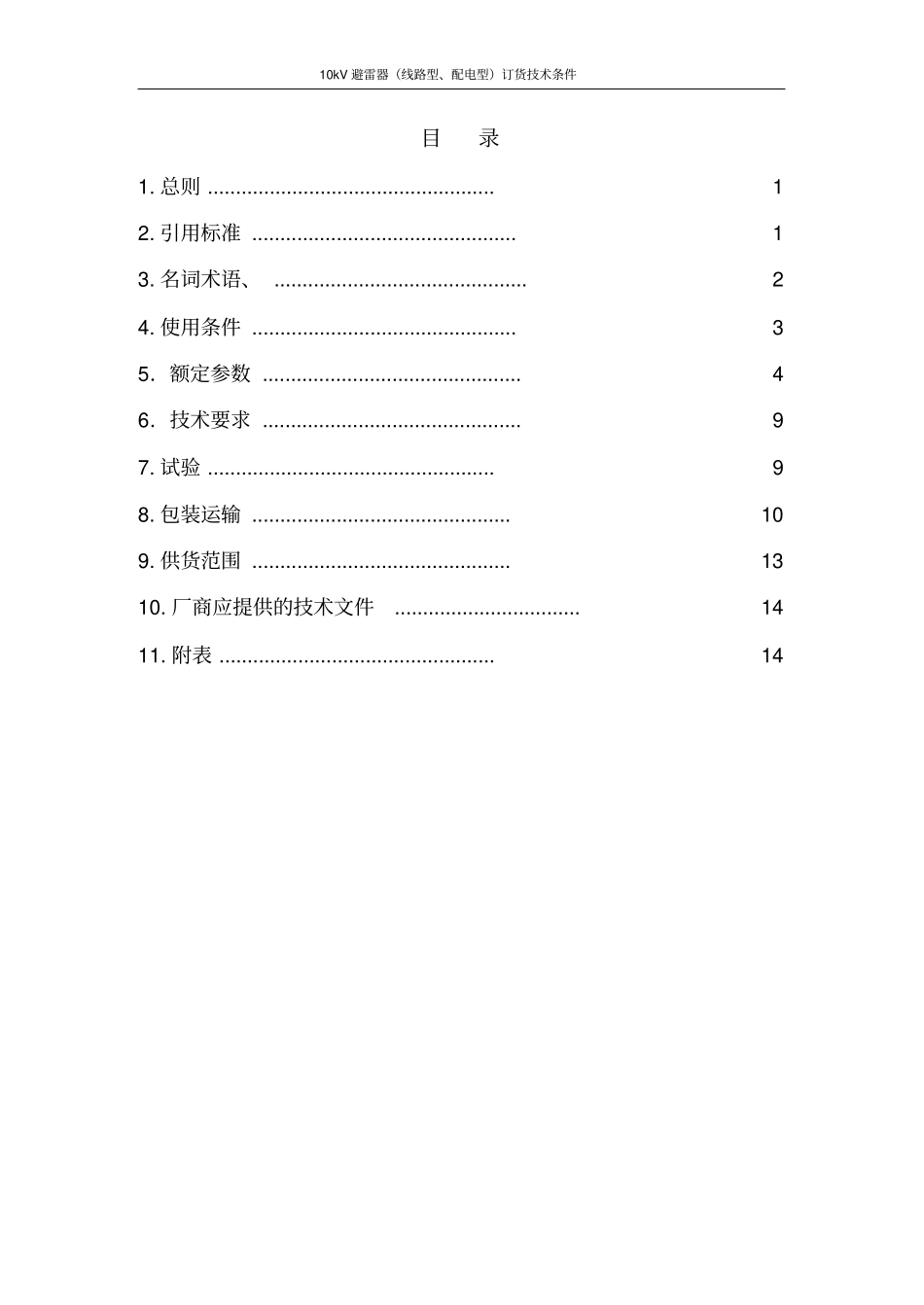

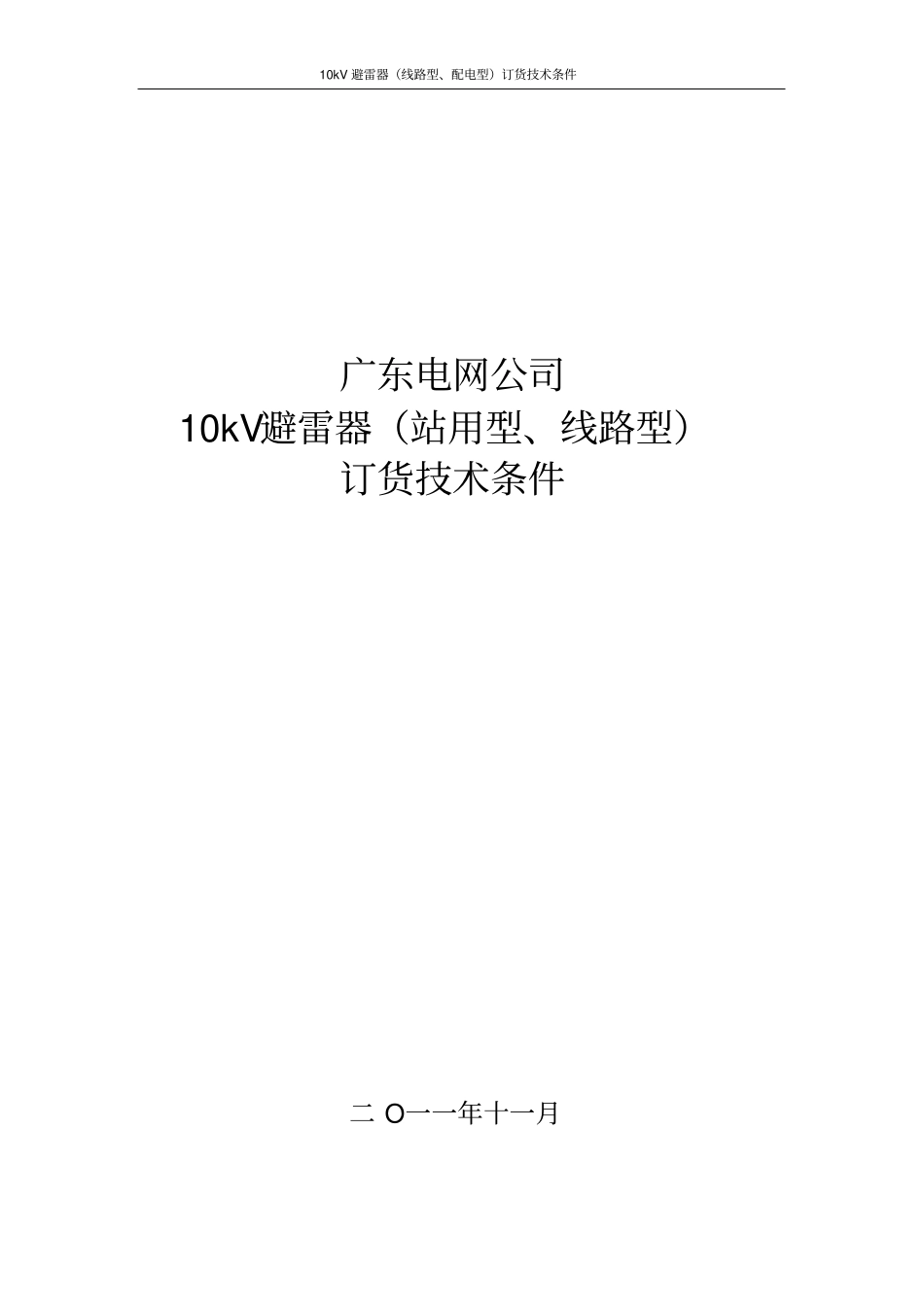

10kV避雷器（线路型、配电型）订货技术条件广东电网公司10kV避雷器（站用型、线路型）订货技术条件二O一一年十一月10kV避雷器（线路型、配电型）订货技术条件目录1.总则...................................................12.引用标准...............................................13.名词术语、.............................................24.使用条件...............................................35．额定参数..............................................46．技术要求..............................................97.试验...................................................98.包装运输..............................................109.供货范围..............................................1310.厂商应提供的技术文件.................................1411.附表.................................................1410kV避雷器（线路型、配电型）订货技术条件-1-1.总则1.1本技术条件规定了10kV避雷器（站用型、线路型）的使用条件、额定参数、技术要求、试验、包装运输等具体内容。1.2本技术条件适用于额定电压10kV、频率50Hz的避雷器（站用型、线路型）的制造、选型、验收、安装和维护。1.3本设备技术规范提出的是最低限度的技术要求。除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。1.4如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。2.引用标准GB/T156-2007《标准电压》GB311.1-1997《高压输变电设备的绝缘配合》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》GB/T5582-93《高压电力设备外绝缘污秽等级》GB/T7354-2003《局部放电测量》GB50150-2006《电气装置安装工程电气设备交接试验标准》GB/T16434-1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》10kV避雷器（线路型、配电型）订货技术条件-2-GB/T2900.12-2008《电工名词术语避雷器（neqIEC60099-1）》GB/T2900.19-1994《电工名词术语高电压试验技术和绝缘配合》GB191《包装贮运标志》GB11032-2010《交流无间隙氧化锌避雷器》3.名词术语和分类3.1GB/T2900.12-2008《电工名词术语避雷器（neqIEC60099-1）》的术语和定义适用于本规范。3.2本技术条件的10kV避雷器按照使用和运行场合，分为站用型和线路型。3.3本技术条件的10kV避雷器可选配带防爆脱离器。脱离器是避雷器故障时，使避雷器与系统断开的装置，其作用是放置系统持续故障，并给出可见标识，但脱离器脱离时切断流经避雷器的故障电流通常不是该装置的功能。3.4本技术条件的10kV避雷器动作记录器可选带泄漏电流指示和不带泄漏电流指示，计数器应采用数字型计数器。3.5本技术条件的10kV避雷器（站用型、线路型）按照外绝缘分类，分为合成绝缘外套和瓷外套两种类型，以合成绝缘外套为主。3.6本技术条件的10kV站用型避雷器包括电站用和配电用避雷器两种类型，前者主要用于变电站内10kV系统的过电压保护，后者主要用于配电网设备的过电压保护。3.7本技术条件的10kV线路型避雷器包括带串联间隙和无间隙两种类型，均采用合成绝缘外套，其中无间隙线路型避雷器可选配带防爆脱离器。3.810kV线路型带串联间隙氧化锌避雷器由本体和带均压环的串联间隙组成，与线路绝缘子并联安装，保护10KV架空电缆免受雷电过电压引10kV避雷器（线路型、配电型）订货技术条件-3-起的断线、绝缘子损坏。10kV线路型带串联间隙避雷器的基本保护原理为，架空绝缘线路在遭遇雷电过电压时极易导致绝缘子沿面闪络或击穿，形成导电通道。工频续流电弧集中在绝缘层的击穿点造成导线熔化断线，通过避雷器本体和串联间隙的相互合理配合，将雷电流引向自身，瞬间释放，并截断工频续流，...
