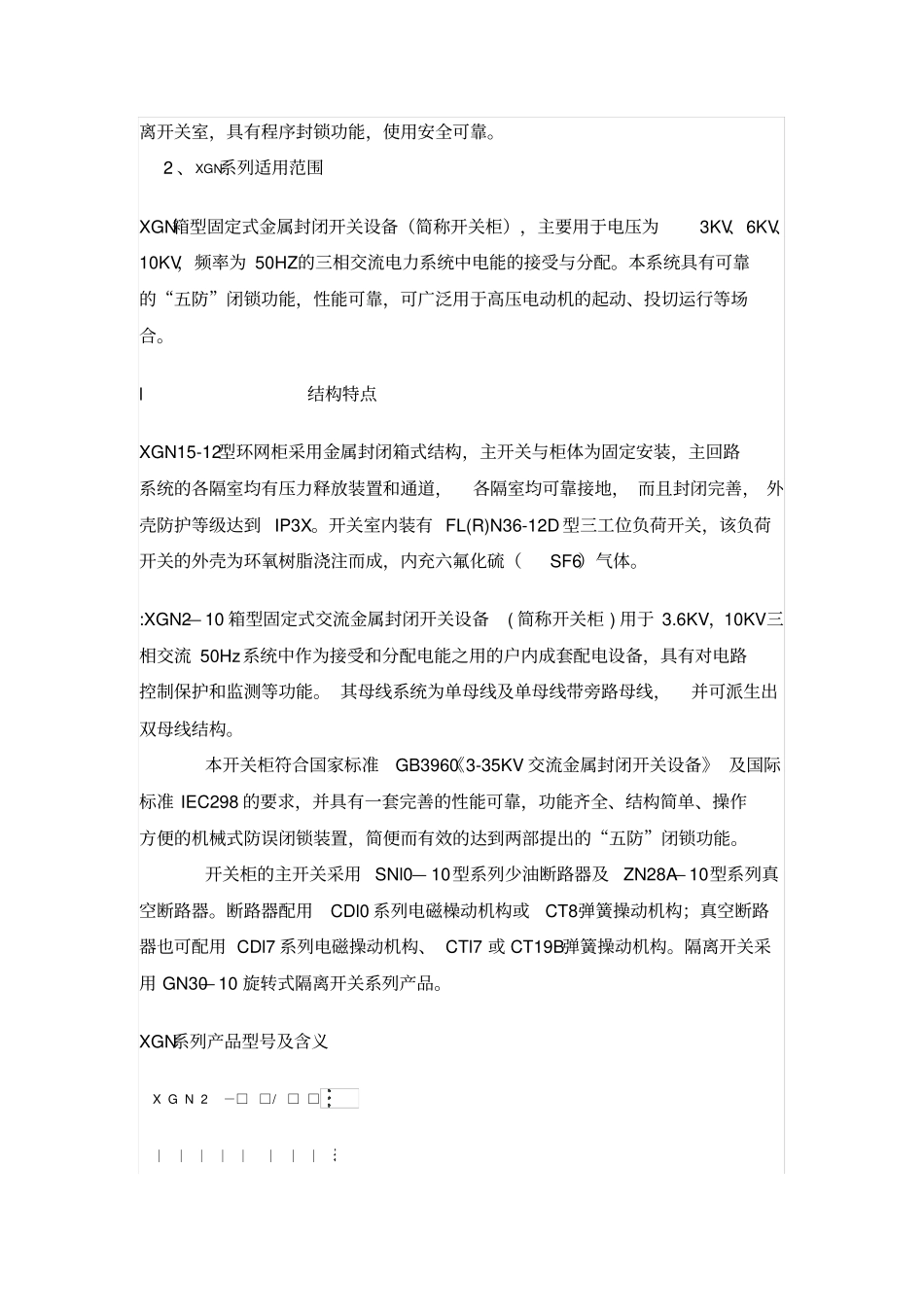

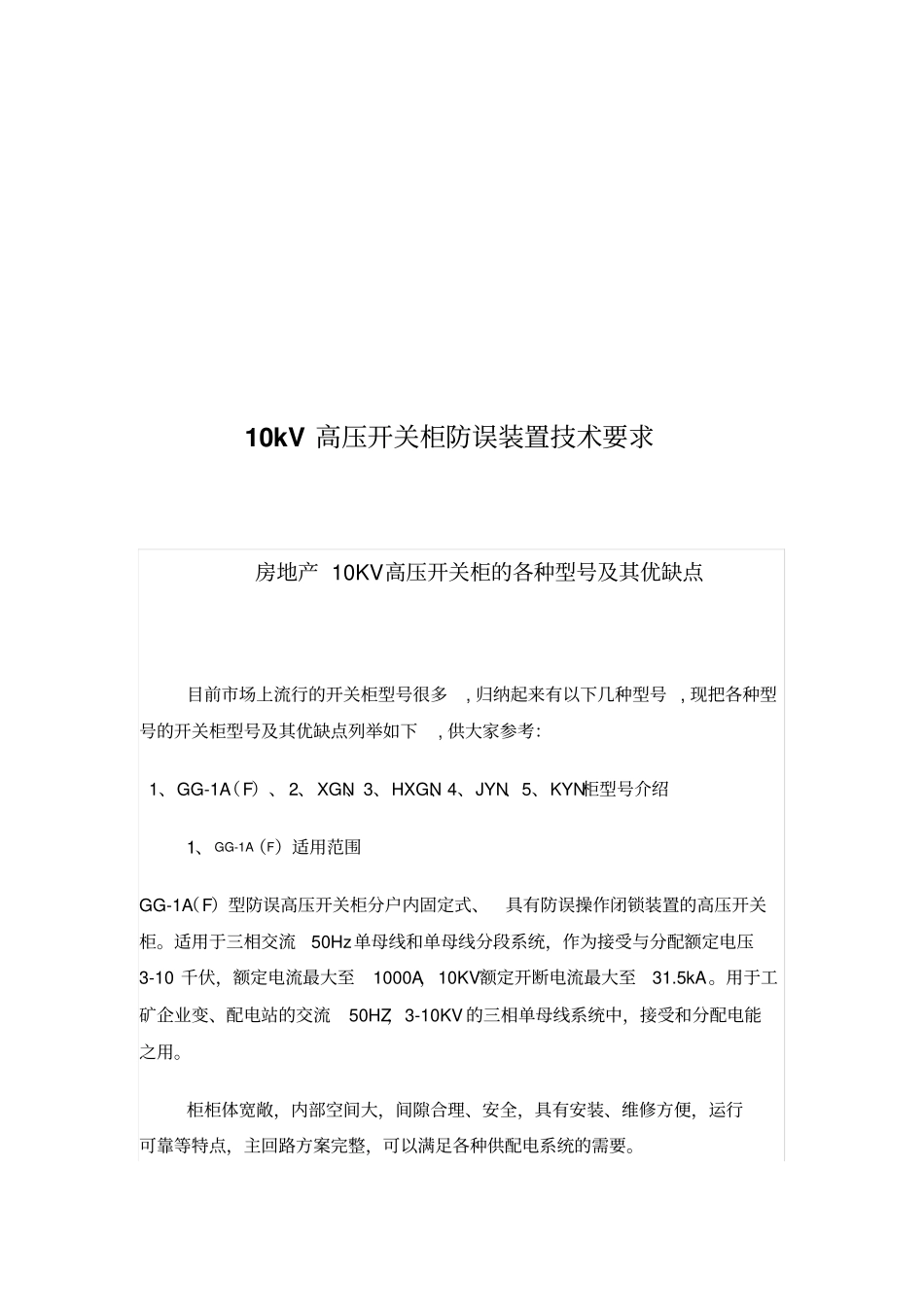

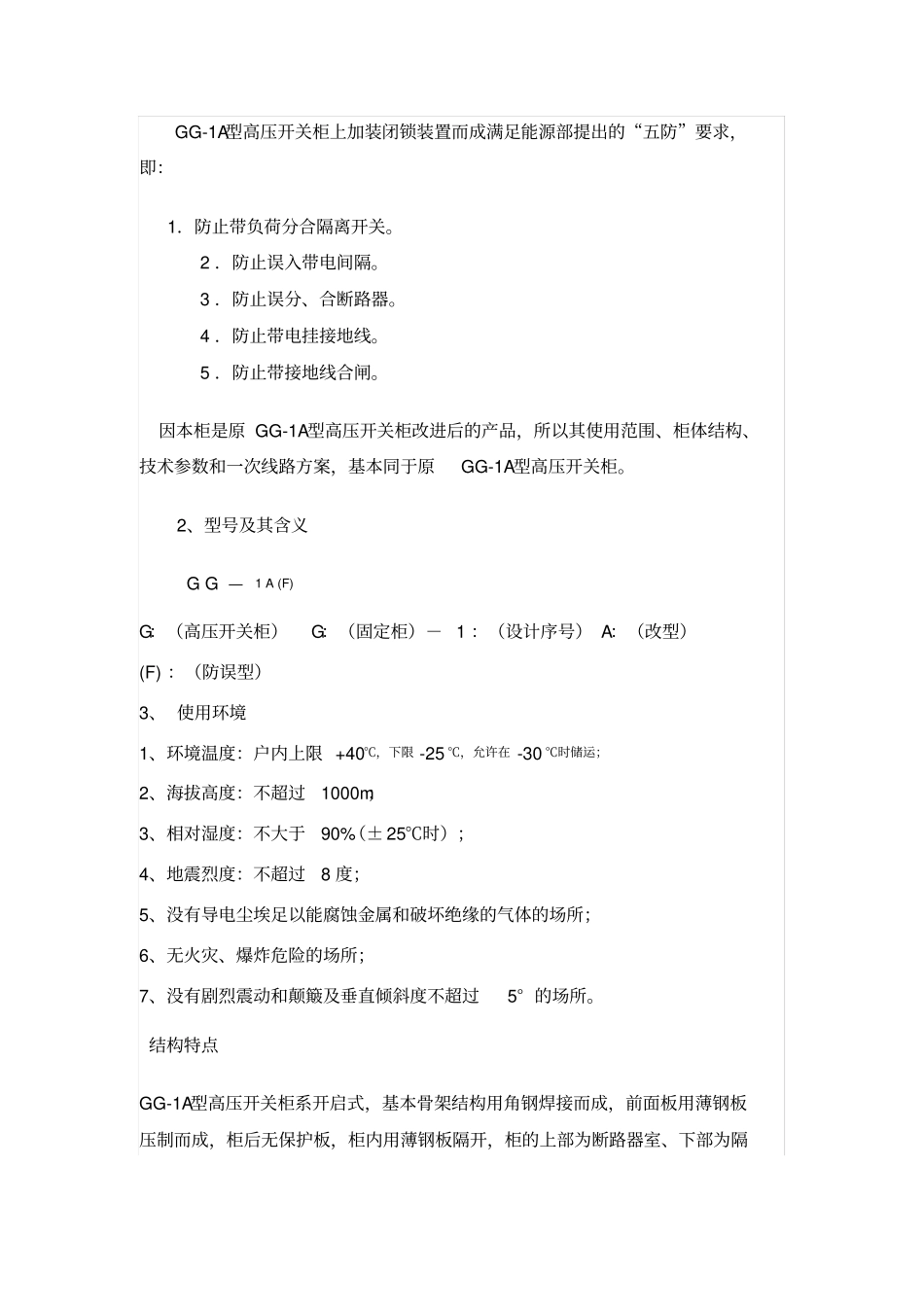

10kV高压开关柜防误装置技术要求房地产10KV高压开关柜的各种型号及其优缺点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考：1、GG-1A（F）、2、XGN、3、HXGN、4、JYN、5、KYN柜型号介绍1、GG-1A（F）适用范围GG-1A（F）型防误高压开关柜分户内固定式、具有防误操作闭锁装置的高压开关柜。适用于三相交流50Hz单母线和单母线分段系统，作为接受与分配额定电压3-10千伏，额定电流最大至1000A，10KV额定开断电流最大至31.5kA。用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。GG-1A型高压开关柜上加装闭锁装置而成满足能源部提出的“五防”要求，即：1．防止带负荷分合隔离开关。2．防止误入带电间隔。3．防止误分、合断路器。4．防止带电挂接地线。5．防止带接地线合闸。因本柜是原GG-1A型高压开关柜改进后的产品，所以其使用范围、柜体结构、技术参数和一次线路方案，基本同于原GG-1A型高压开关柜。2、型号及其含义GG—1A(F)G：（高压开关柜）G：（固定柜）－1：（设计序号）A：（改型）(F)：（防误型）3、使用环境1、环境温度：户内上限+40℃，下限-25℃，允许在-30℃时储运；2、海拔高度：不超过1000m；3、相对湿度：不大于90%（±25℃时）；4、地震烈度：不超过8度；5、没有导电尘埃足以能腐蚀金属和破坏绝缘的气体的场所；6、无火灾、爆炸危险的场所；7、没有剧烈震动和颠簸及垂直倾斜度不超过5°的场所。结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。2、XGN系列适用范围XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。l结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。开关室内装有FL(R)N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。:XGN2—10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV，10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。本开关柜符合国家标准GB3960《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有一套完善的性能可靠，功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。开关柜的主开关采用SNl0—10型系列少油断路器及ZN28A—10型系列真空断路器。断路器配用CDl0系列电磁橾动机构或CT8弹簧操动机构；真空断路器也可配用CDl7系列电磁操动机构、CTl7或CT19B弹簧操动机构。隔离开关采用GN30—10旋转式隔离开关系列产品。XGN系列产品型号及含义XGN2－□□/□□│││││││││││││││└───操动方式：T为弹簧操动；D为电磁操动││││││└────一次线路方案号│││││└─────断路器种类：Z：真空断路器；S：少油断路器││││└──────额定电压（3、6、10kV）│││└───────设计序号││└─────────户内装置│└─────────固定式└───────────箱型开关设备3、HXGN系列适用范围HXGN—10型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、高层建筑等场所的配电系统，环网供电或双电源幅射供电系统，起接受、分配和保护作用，也适用于箱式变电站中。防误型HXGN系列产品型号及含...
