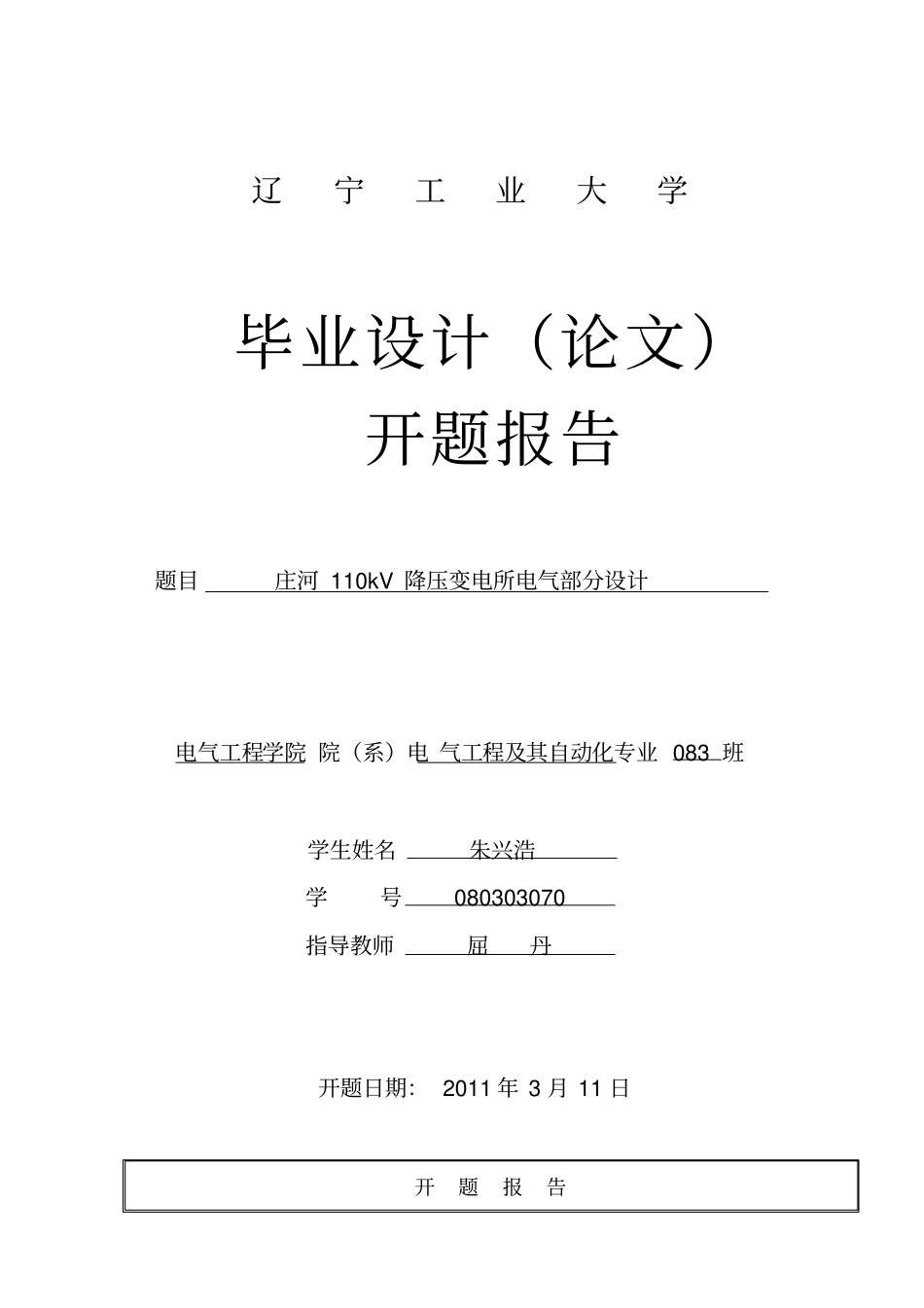

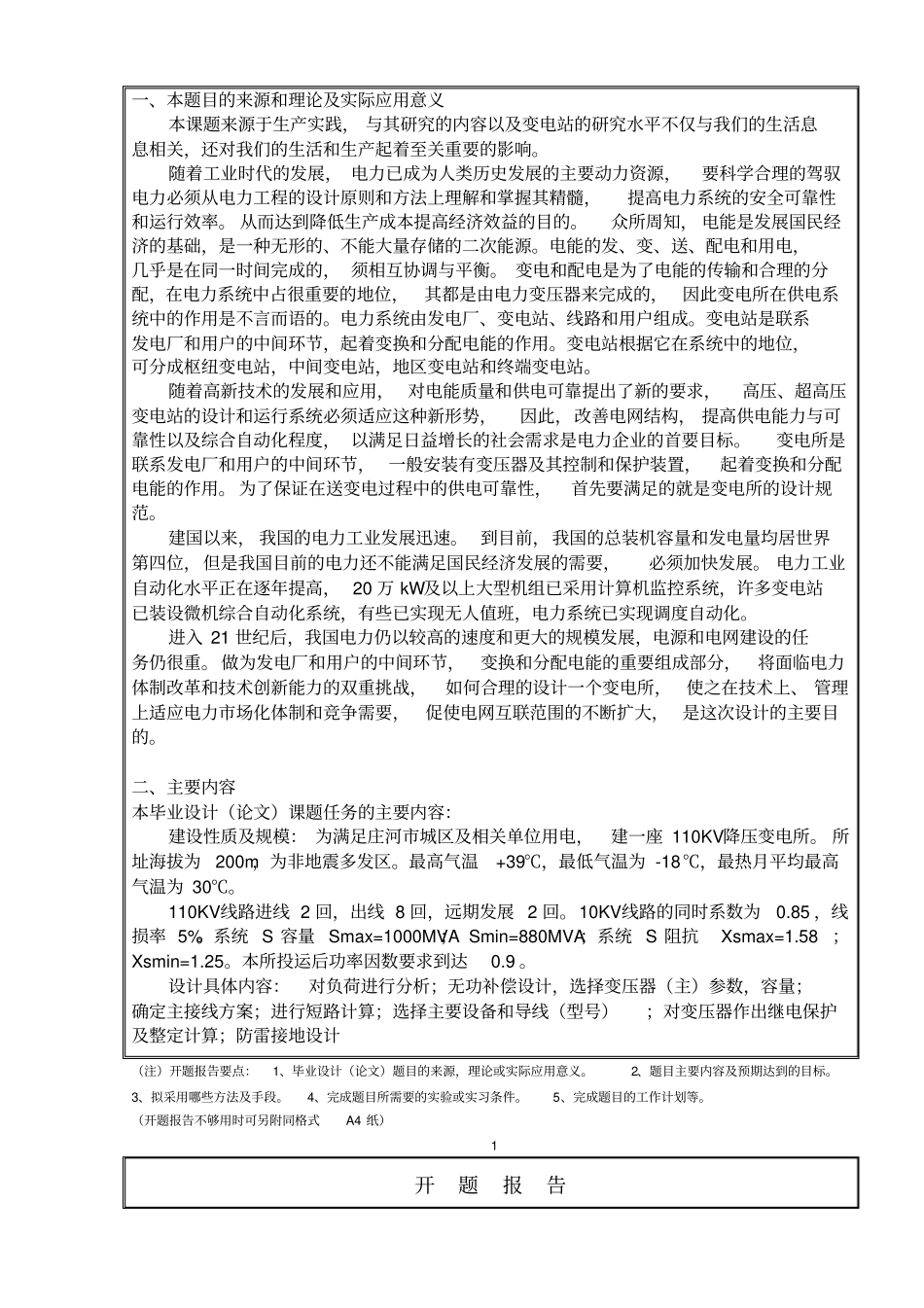

辽宁工业大学毕业设计（论文）开题报告题目庄河110kV降压变电所电气部分设计电气工程学院院（系）电气工程及其自动化专业083班学生姓名朱兴浩学号080303070指导教师屈丹开题日期：2011年3月11日开题报告一、本题目的来源和理论及实际应用意义本课题来源于生产实践，与其研究的内容以及变电站的研究水平不仅与我们的生活息息相关，还对我们的生活和生产起着至关重要的影响。随着工业时代的发展，电力已成为人类历史发展的主要动力资源，要科学合理的驾驭电力必须从电力工程的设计原则和方法上理解和掌握其精髓，提高电力系统的安全可靠性和运行效率。从而达到降低生产成本提高经济效益的目的。众所周知，电能是发展国民经济的基础，是一种无形的、不能大量存储的二次能源。电能的发、变、送、配电和用电，几乎是在同一时间完成的，须相互协调与平衡。变电和配电是为了电能的传输和合理的分配，在电力系统中占很重要的地位，其都是由电力变压器来完成的，因此变电所在供电系统中的作用是不言而语的。电力系统由发电厂、变电站、线路和用户组成。变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。变电站根据它在系统中的地位，可分成枢纽变电站，中间变电站，地区变电站和终端变电站。随着高新技术的发展和应用，对电能质量和供电可靠提出了新的要求，高压、超高压变电站的设计和运行系统必须适应这种新形势，因此，改善电网结构，提高供电能力与可靠性以及综合自动化程度，以满足日益增长的社会需求是电力企业的首要目标。变电所是联系发电厂和用户的中间环节，一般安装有变压器及其控制和保护装置，起着变换和分配电能的作用。为了保证在送变电过程中的供电可靠性，首先要满足的就是变电所的设计规范。建国以来，我国的电力工业发展迅速。到目前，我国的总装机容量和发电量均居世界第四位，但是我国目前的电力还不能满足国民经济发展的需要，必须加快发展。电力工业自动化水平正在逐年提高，20万kW及以上大型机组已采用计算机监控系统，许多变电站已装设微机综合自动化系统，有些已实现无人值班，电力系统已实现调度自动化。进入21世纪后，我国电力仍以较高的速度和更大的规模发展，电源和电网建设的任务仍很重。做为发电厂和用户的中间环节，变换和分配电能的重要组成部分，将面临电力体制改革和技术创新能力的双重挑战，如何合理的设计一个变电所，使之在技术上、管理上适应电力市场化体制和竞争需要，促使电网互联范围的不断扩大，是这次设计的主要目的。二、主要内容本毕业设计（论文）课题任务的主要内容：建设性质及规模：为满足庄河市城区及相关单位用电，建一座110KV降压变电所。所址海拔为200m，为非地震多发区。最高气温+39℃，最低气温为-18℃，最热月平均最高气温为30℃。110KV线路进线2回，出线8回，远期发展2回。10KV线路的同时系数为0.85，线损率5%。系统S容量Smax=1000MVA；Smin=880MVA；系统S阻抗Xsmax=1.58；Xsmin=1.25。本所投运后功率因数要求到达0.9。设计具体内容：对负荷进行分析；无功补偿设计，选择变压器（主）参数，容量；确定主接线方案；进行短路计算；选择主要设备和导线（型号）；对变压器作出继电保护及整定计算；防雷接地设计（注）开题报告要点：1、毕业设计（论文）题目的来源，理论或实际应用意义。2、题目主要内容及预期达到的目标。3、拟采用哪些方法及手段。4、完成题目所需要的实验或实习条件。5、完成题目的工作计划等。（开题报告不够用时可另附同格式A4纸）1开题报告三、采用的方法和手段根据毕业设计书任务书所提供的原始数据，以《中华人民共和国国家标准35-110KV变电所设计规范》、《降压变电所设计规范》等技术规范、规程为标准。参考《电力工程设计手册》、《电气二次接线识图》、《电力系统分析》、《高电压技术》、《中低压配电实用技术》、《配网设备的特性与选型》、《电力系统继电保护原理》等书籍，结合具体学习的特点，通过严密全面的分析，对变电所的主要电气设备、电气主接线、保护装置及接地网进行初步设计。在设计过程中，应该注意紧密结合变电所的生产实际和农网改造和变电所设计要求及国内外变电所设...
