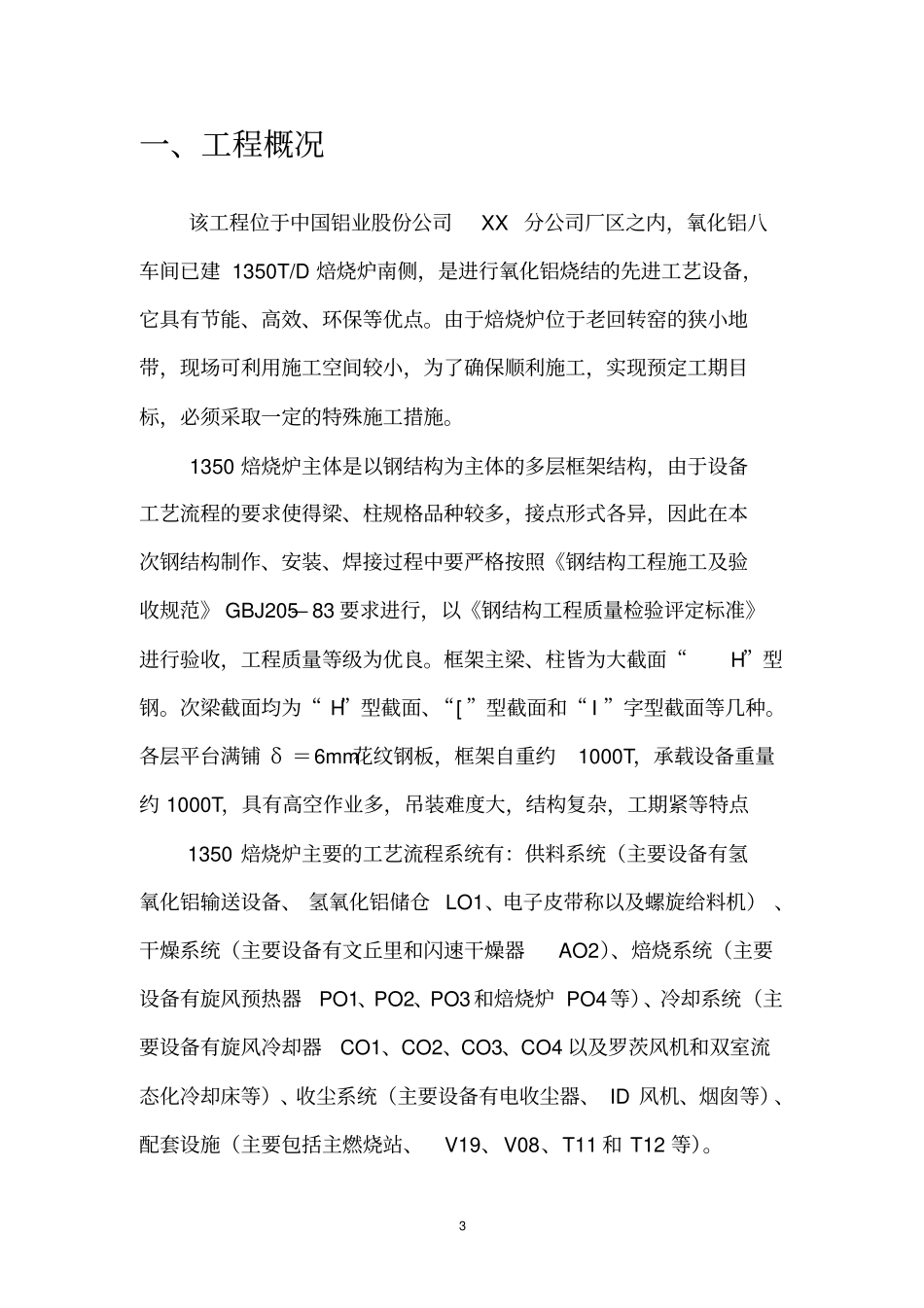

1中国铝业股份公司新增1350T/D气态悬浮焙烧炉施工组织设计审批责任审核编制XX建设公司2006年4月5日编制年月日审批2目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3——3二、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3——4三．主要工序施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4——50（一）．钢结构制作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...4——9（二）钢结构油漆⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9——14（三）钢结构安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.14——15（四）非标设备的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...15——18（五）非标设备制作方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..18——27（六）电器施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..27——33（七）标准设备的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..33——42（八）筑炉施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..42——51四、工程投入机械设备情况、设备进场计划⋯⋯⋯⋯⋯⋯..51——53五、劳动力安排计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...53——53六、确保工程质量的组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53——55七．确保安全施工的组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55——59八、确保文明施工的组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.59——61九、确保工期的技术组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯61——62十、施工总平面布置图十一、工程施工网络计划3一、工程概况该工程位于中国铝业股份公司XX分公司厂区之内，氧化铝八车间已建1350T/D焙烧炉南侧，是进行氧化铝烧结的先进工艺设备，它具有节能、高效、环保等优点。由于焙烧炉位于老回转窑的狭小地带，现场可利用施工空间较小，为了确保顺利施工，实现预定工期目标，必须采取一定的特殊施工措施。1350焙烧炉主体是以钢结构为主体的多层框架结构，由于设备工艺流程的要求使得梁、柱规格品种较多，接点形式各异，因此在本次钢结构制作、安装、焊接过程中要严格按照《钢结构工程施工及验收规范》GBJ205—83要求进行，以《钢结构工程质量检验评定标准》进行验收，工程质量等级为优良。框架主梁、柱皆为大截面“H”型钢。次梁截面均为“H”型截面、“[”型截面和“I”字型截面等几种。各层平台满铺δ＝6mm花纹钢板，框架自重约1000T，承载设备重量约1000T，具有高空作业多，吊装难度大，结构复杂，工期紧等特点1350焙烧炉主要的工艺流程系统有：供料系统（主要设备有氢氧化铝输送设备、氢氧化铝储仓LO1、电子皮带称以及螺旋给料机）、干燥系统（主要设备有文丘里和闪速干燥器AO2）、焙烧系统（主要设备有旋风预热器PO1、PO2、PO3和焙烧炉PO4等）、冷却系统（主要设备有旋风冷却器CO1、CO2、CO3、CO4以及罗茨风机和双室流态化冷却床等）、收尘系统（主要设备有电收尘器、ID风机、烟囱等）、配套设施（主要包括主燃烧站、V19、V08、T11和T12等）。4二、施工部署根据本工程工期紧，施工技术要求精度高，施工场地狭窄,这给整个施工造成了一定的困难。为保证质量、保证时间、保证安全，特制定切实可行的施工部署如下：2.1、施工顺序及安排焙烧炉的整体施工采取钢框架和非标设备的安装,工业筑炉和标准设备的安装，电器以及工艺管道的安装等等呈立体交叉作业的施工方法，由于主体结构基础已经施工完毕，根据本工程的施工特点现可分为三个施工阶段：即主体框架及设备安装阶段；筑炉阶段；工艺管道以及配套设施、电器等设备的安装阶段（本阶段可与以上各阶段交叉作业）。2.2、企业资质能力XX建设公司是我国有色金属行业一级施工企业，1999年通过英国摩迪公司ISO9001国际质量认证。各专业工种配套齐全，管理经验丰富，技术设备先进，有强有力的施工能力，1995年承建的XX铝厂1850t/d气态悬浮焙烧炉工程创部级优质工程，其中筑炉工程被丹麦专家誉为世界一流的施工速度。2001年在长城铝业公司XX铝厂承建的2#气态悬浮焙烧炉，日产氧化铝1300吨，试车一次成功并直接投入使用，经国家级专家认可，当年被评为部优工程。刚刚结束的中国铝业股份公司XX分公司1350T/D气态悬浮焙烧炉，也为创优工程，试车一星期就已超过设计产能。52.3、劳动组织我们对所...
