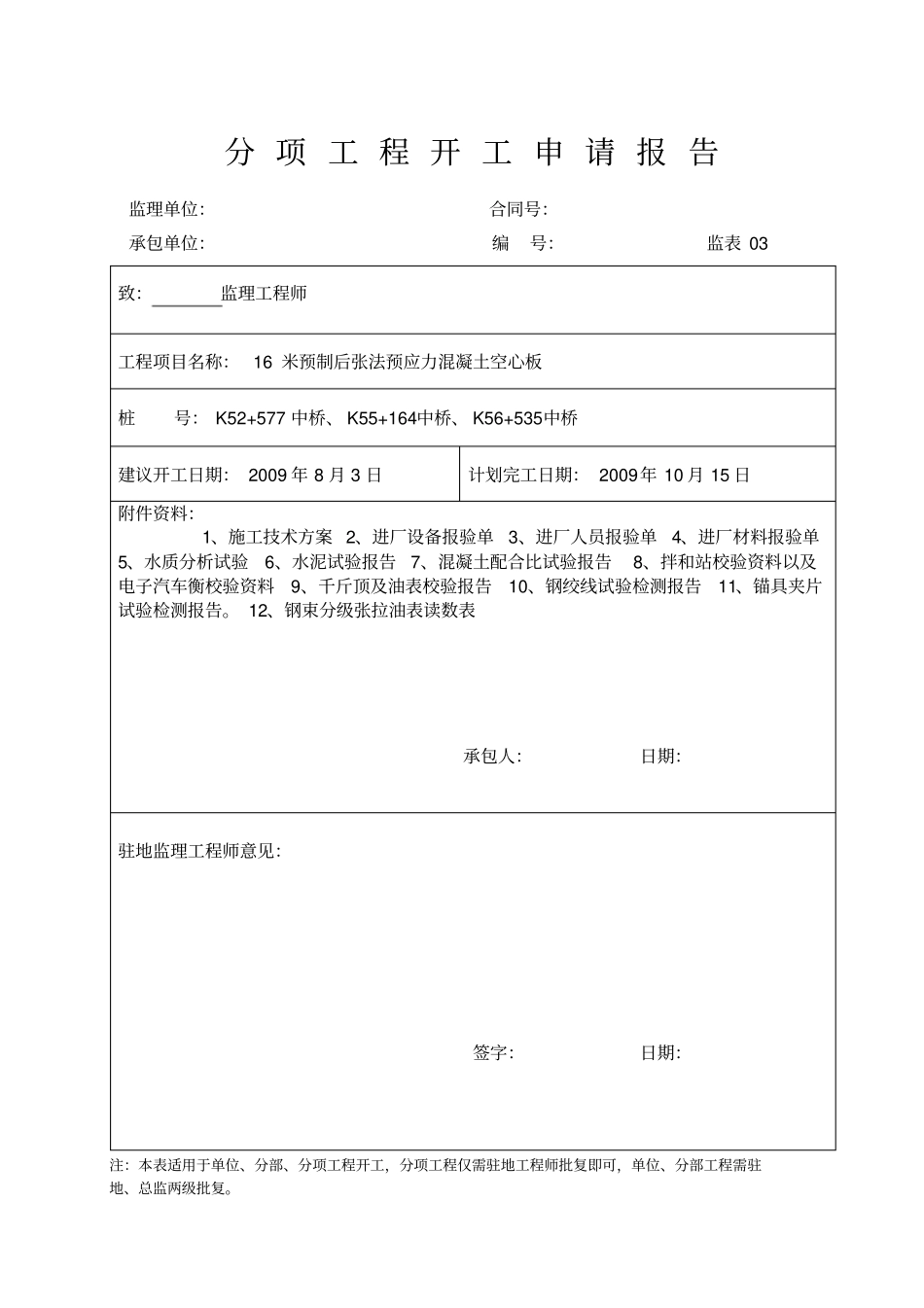

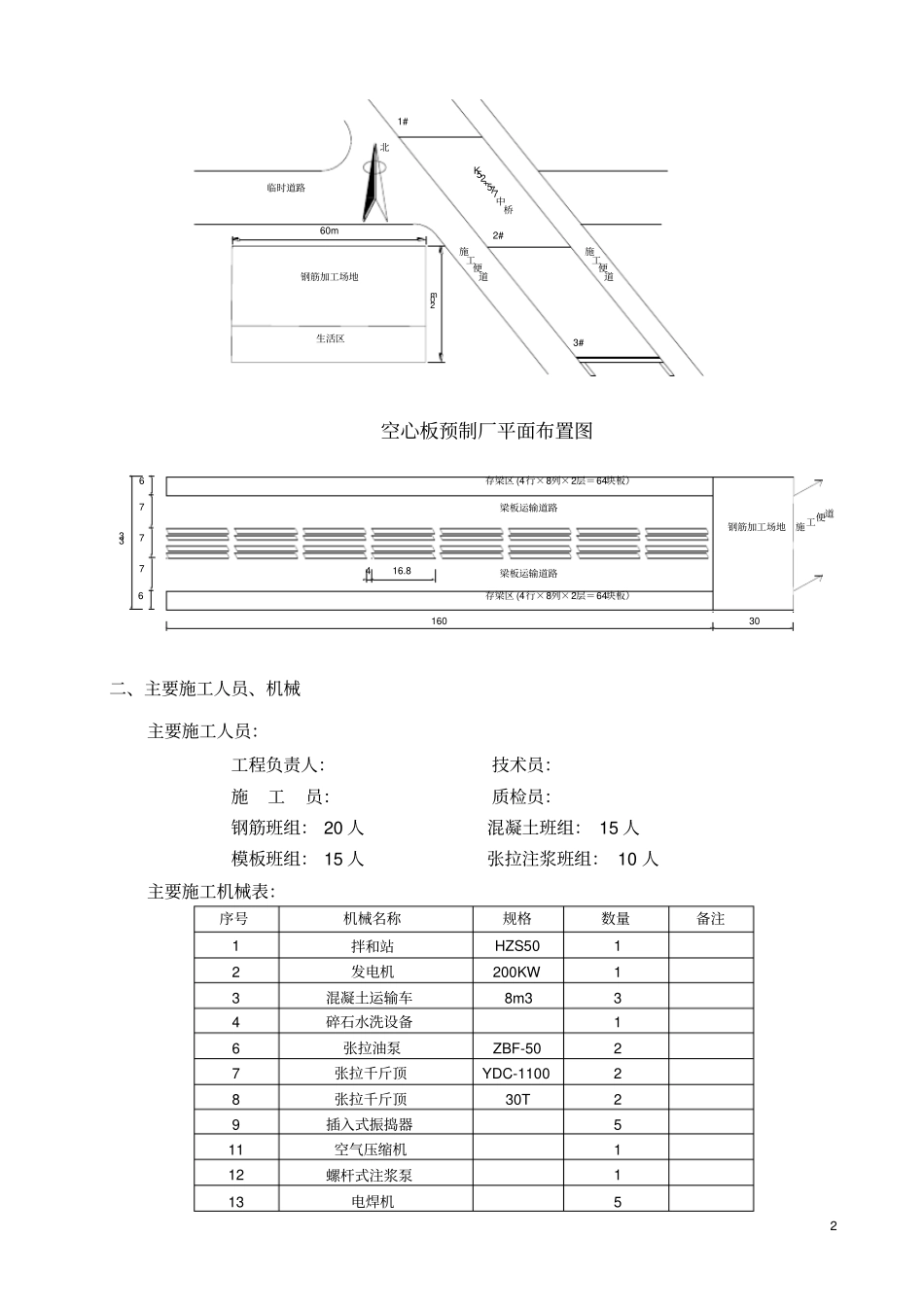

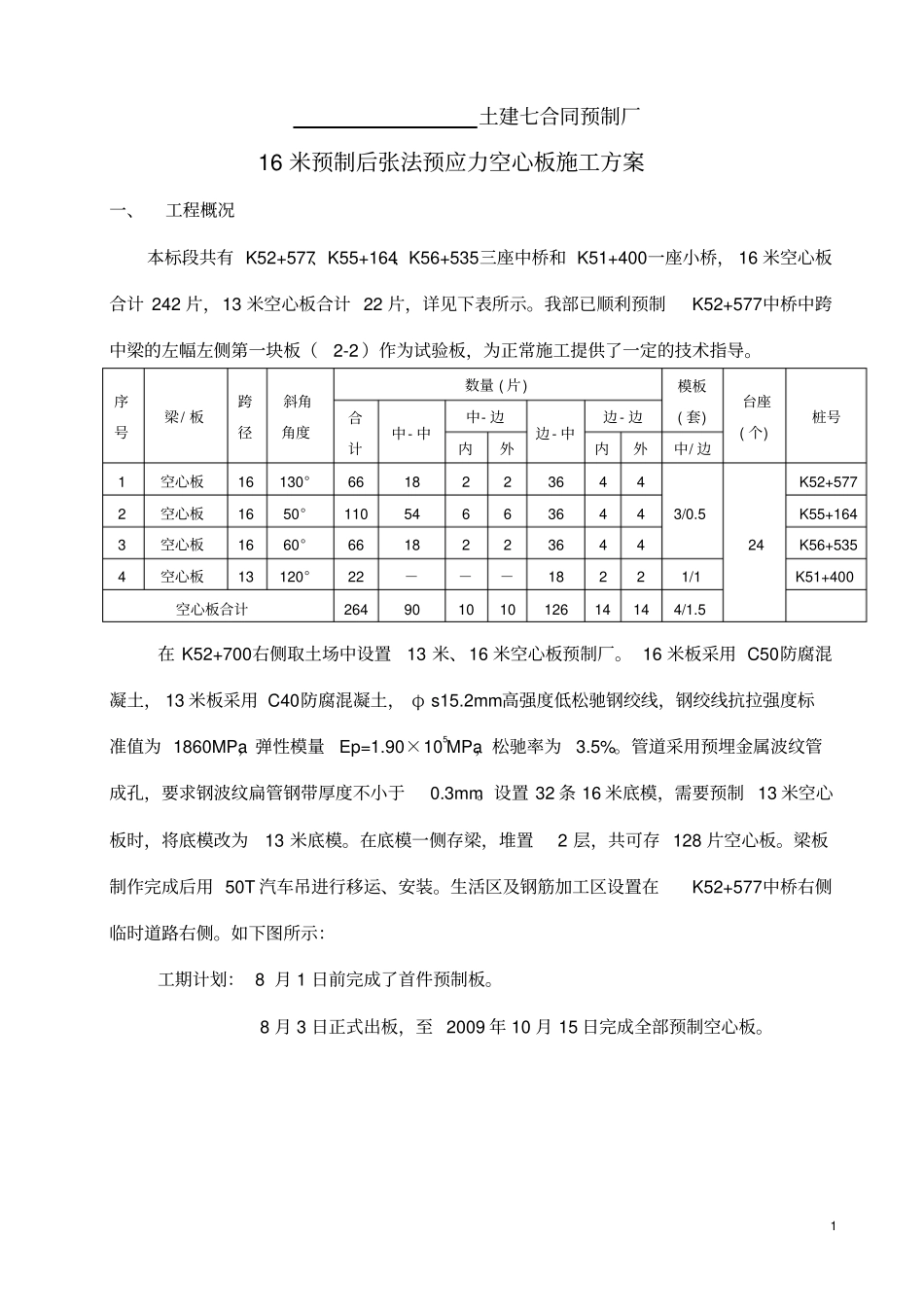

分项工程开工申请报告监理单位:合同号:承包单位:编号:监表03致:监理工程师工程项目名称:16米预制后张法预应力混凝土空心板桩号:K52+577中桥、K55+164中桥、K56+535中桥建议开工日期:2009年8月3日计划完工日期:2009年10月15日附件资料:1、施工技术方案2、进厂设备报验单3、进厂人员报验单4、进厂材料报验单5、水质分析试验6、水泥试验报告7、混凝土配合比试验报告8、拌和站校验资料以及电子汽车衡校验资料9、千斤顶及油表校验报告10、钢绞线试验检测报告11、锚具夹片试验检测报告。12、钢束分级张拉油表读数表承包人:日期:驻地监理工程师意见:签字:日期:注:本表适用于单位、分部、分项工程开工,分项工程仅需驻地工程师批复即可,单位、分部工程需驻地、总监两级批复。1土建七合同预制厂16米预制后张法预应力空心板施工方案一、工程概况本标段共有K52+577、K55+164、K56+535三座中桥和K51+400一座小桥,16米空心板合计242片,13米空心板合计22片,详见下表所示。我部已顺利预制K52+577中桥中跨中梁的左幅左侧第一块板(2-2)作为试验板,为正常施工提供了一定的技术指导。序号梁/板跨径斜角角度数量(片)模板(套)台座(个)桩号合计中-中中-边边-中边-边内外内外中/边1空心板16130°66182236443/0.524K52+5772空心板1650°11054663644K55+1643空心板1660°6618223644K56+5354空心板13120°22---18221/1K51+400空心板合计26490101012614144/1.5在K52+700右侧取土场中设置13米、16米空心板预制厂。16米板采用C50防腐混凝土,13米板采用C40防腐混凝土,φs15.2mm高强度低松驰钢绞线,钢绞线抗拉强度标准值为1860MPa,弹性模量Ep=1.90×105MPa,松驰率为3.5%。管道采用预埋金属波纹管成孔,要求钢波纹扁管钢带厚度不小于0.3mm。设置32条16米底模,需要预制13米空心板时,将底模改为13米底模。在底模一侧存梁,堆置2层,共可存128片空心板。梁板制作完成后用50T汽车吊进行移运、安装。生活区及钢筋加工区设置在K52+577中桥右侧临时道路右侧。如下图所示:工期计划:8月1日前完成了首件预制板。8月3日正式出板,至2009年10月15日完成全部预制空心板。2776存梁区(4行×8列×2层=64块板)梁板运输道路梁板运输道路733160钢筋加工场地30存梁区(4行×8列×2层=64块板)6空心板预制厂平面布置图施工便道416.8二、主要施工人员、机械主要施工人员:工程负责人:技术员:施工员:质检员:钢筋班组:20人混凝土班组:15人模板班组:15人张拉注浆班组:10人主要施工机械表:序号机械名称规格数量备注1拌和站HZS5012发电机200KW13混凝土运输车8m334碎石水洗设备16张拉油泵ZBF-5027张拉千斤顶YDC-110028张拉千斤顶30T29插入式振捣器511空气压缩机112螺杆式注浆泵113电焊机5K52+577中桥3#2#1#施工便道临时道路生活区钢筋加工场地60m20m北施工便道314钢筋切断机115钢筋弯曲机116卷扬机117吊车50T2三、底模底模共制作32块,沿南北方向设置,如示意图所示。中板底模混凝土宽度1.23m,边板底模混凝土宽度1.235m,底模两侧各粘附一层5mm厚防止漏浆的橡胶条,总宽1.24m、1.245m。在达到压实度要求的地基上铺筑10cm厚C20砼,做为底模基础,再在其上浇筑18cm厚的C20砼做为底模,顶面铺设6mm厚铁板,底模顶面两侧用L40×40×5mm角钢包边,在砼中预埋Ф12钢筋焊接、固定。在空心板底模端部,各设置一道混凝土横梁,尺寸见详图,防止底模在空心板集中荷载的作用下下沉,并且在顶面铺设6mm厚钢板。底模顶面砼抹平,两侧预埋Ф14钢筋用于底模两侧角钢的焊接锚固,底模钢板与两侧角钢焊接后,将铁板表面磨平。底模钢板面层用除1001594301515351530151233020168013米/16米空心板预制厂底模平面图底胎一底胎二底胎三底胎四4横梁钢筋示意图5Φ14@22.57627724Φ14@22.51131231101405060底模50501006Φ14@23底模底模底模40307%灰土7%灰土301015横梁底胎垫层素土板端横梁示意图Φ14@50231231515151040501002330060028.25底模钢筋示意图3Φ14@56.52Φ14@56.5600300底模角钢锚固钢筋示意图50Φ14@505锈机磨光,涂刷隔离剂。底模砼中每间隔0.5米用塑料管做出横向预留孔洞,用以穿过对拉螺栓进行侧模的加固。...
