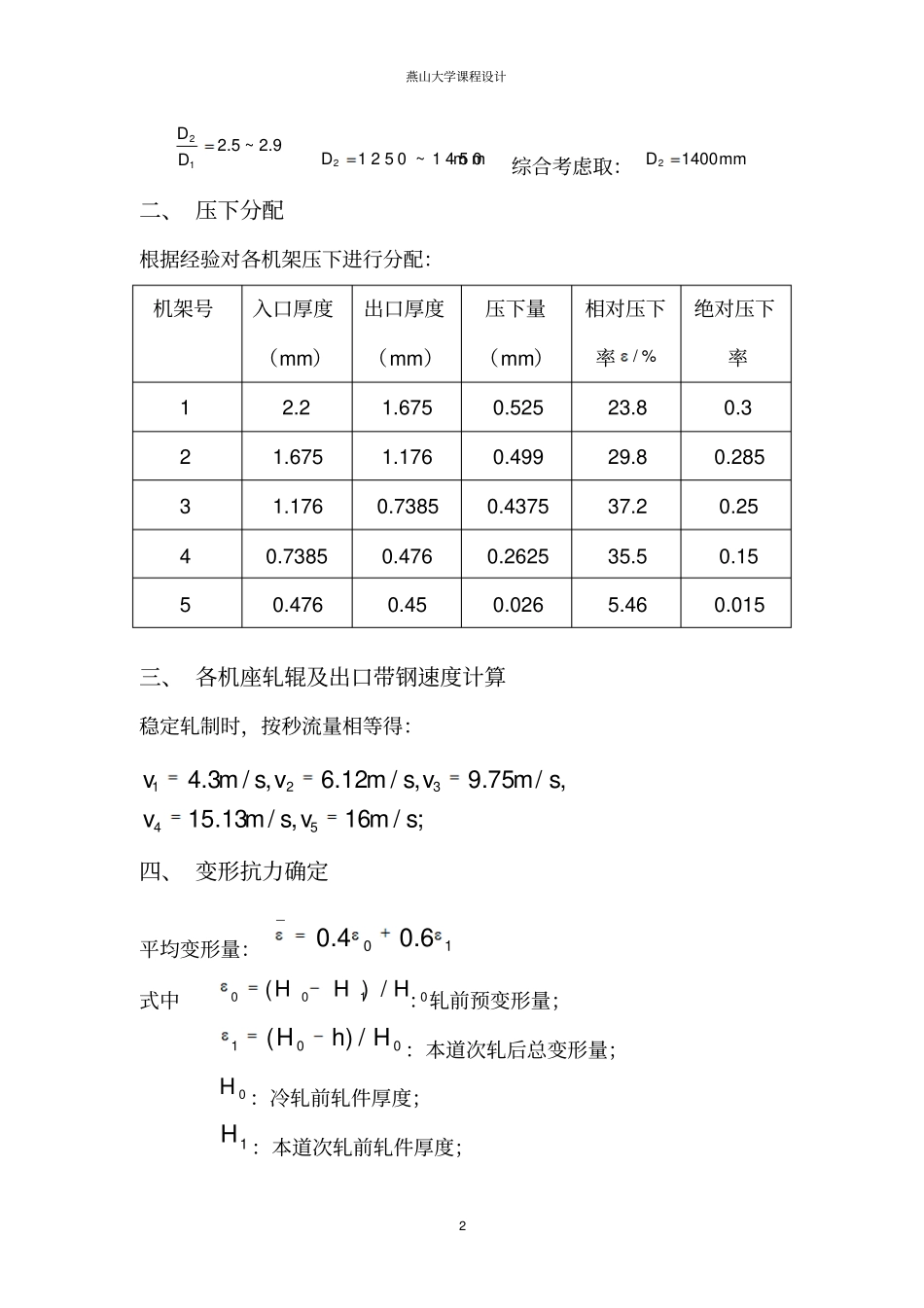

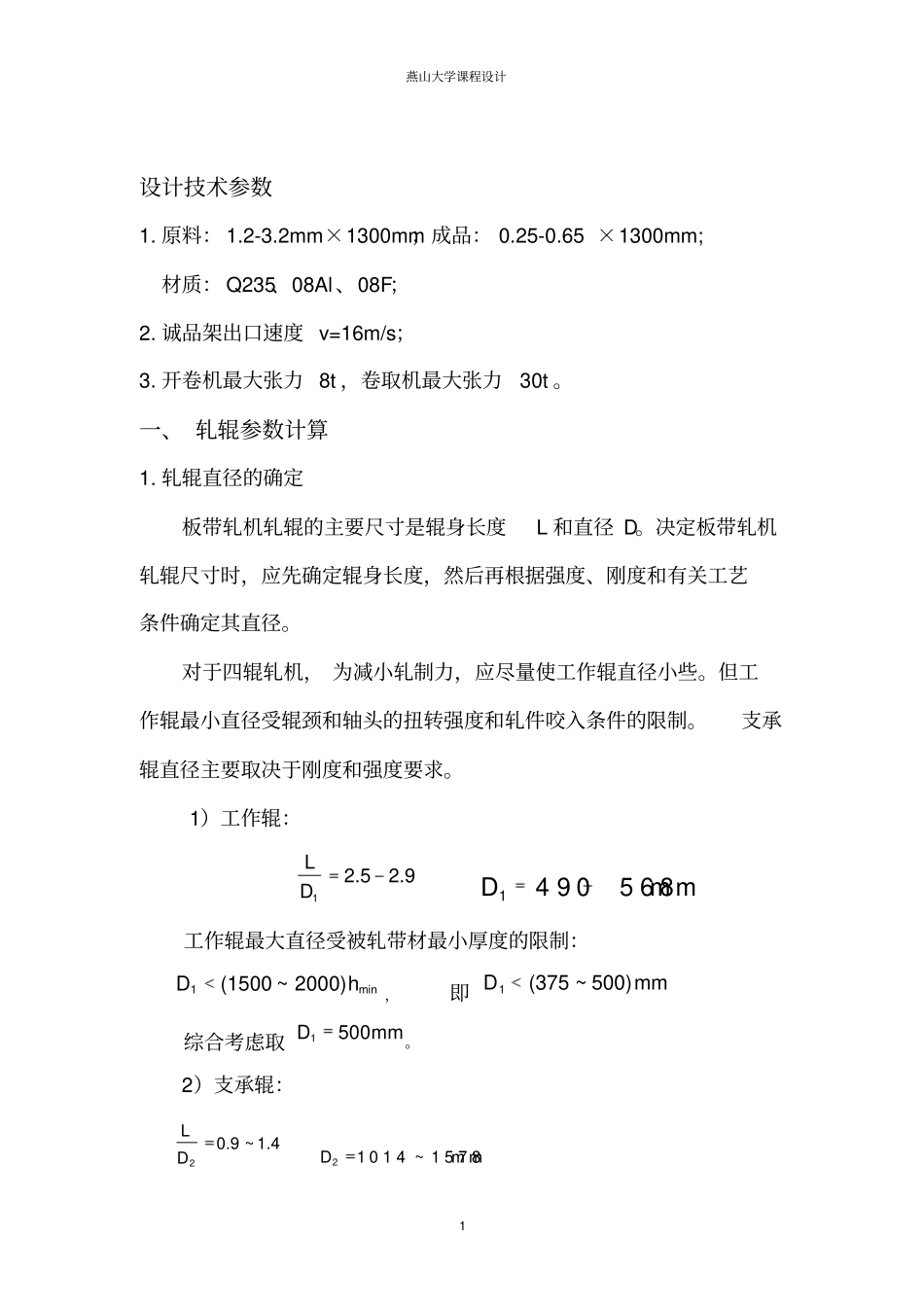

1420五机架冷连轧压下规程设计及F1机座机架设计与分析项目报告学院：机械工程学院燕山大学课程设计1设计技术参数1.原料：1.2-3.2mm×1300mm；成品：0.25-0.65×1300mm;材质：Q235、08Al、08F；2.诚品架出口速度v=16m/s；3.开卷机最大张力8t，卷取机最大张力30t。一、轧辊参数计算1.轧辊直径的确定板带轧机轧辊的主要尺寸是辊身长度L和直径D。决定板带轧机轧辊尺寸时，应先确定辊身长度，然后再根据强度、刚度和有关工艺条件确定其直径。对于四辊轧机，为减小轧制力，应尽量使工作辊直径小些。但工作辊最小直径受辊颈和轴头的扭转强度和轧件咬入条件的限制。支承辊直径主要取决于刚度和强度要求。1）工作辊：12.52.9LD1490568Dmm工作辊最大直径受被轧带材最小厚度的限制：1min(1500~2000)Dh，即1(375~500)Dmm综合考虑取1500Dmm。2）支承辊：20.9~1.4LD21014~1578Dmm燕山大学课程设计2212.5~2.9DD21250~1450Dmm综合考虑取：21400Dmm二、压下分配根据经验对各机架压下进行分配：机架号入口厚度（mm）出口厚度（mm）压下量（mm）相对压下率/%绝对压下率12.21.6750.52523.80.321.6751.1760.49929.80.28531.1760.73850.437537.20.2540.73850.4760.262535.50.1550.4760.450.0265.460.015三、各机座轧辊及出口带钢速度计算稳定轧制时，按秒流量相等得：123454.3/,6.12/,9.75/,15.13/,16/;vmsvmsvmsvmsvms四、变形抗力确定平均变形量：_010.40.6式中0010()/HHH：轧前预变形量；100()/HhH：本道次轧后总变形量；0H：冷轧前轧件厚度；1H：本道次轧前轧件厚度；燕山大学课程设计2h：本道次轧后轧件厚度。各道次值道次变形程度0%变形程度1%平均变形程度%10.023.814.28223.846.537.42346.566.458.44466.478.473.6578.479.579.06五、轧制力的计算（采用斯通方法*()mmPkm）变形抗力计算：0.56888.75(69398.436669.42)s0.56810.56820.56830.5684588.75(69398.4323.8%6669.42)390.488.75(69398.4346.5%6669.42)493.688.75(69398.4366.4%6669.42)569.888.75(69398.4378.4%6669.42)611.688.7sssssMPaMPaMPaMPa0.5685(69398.4379.5%6669.42)615.3MPa张应力计算：sk其中，20.330.140.02khh1234560.1188,0.1516,0.1930,0.2375,0.2679,0.2711;kkkkkk燕山大学课程设计2平均张应力：*0112m计算张应力及平均张应力列表得：机架号12345轧前张应力/MPa12.859.1895.26135.33163.85轧后张应力/MPa59.1895.26135.33163.85166.80平均张应力/MPa35.9977.22115.30149.60165.33张力计算：Thb其中，b：带钢宽度，取b=1300mm；h：带钢厚度，mm；：张应力，MPa计算张力列表得：机架号12345轧前张力/t3.6612.8914.5612.9910.14燕山大学课程设计2轧后张力/t12.8914.5612.9910.149.76轧前张力与轧后张力满足设计要求。1.15sk机架号12345k448.9567.64655.27703.34707.60求m—考虑轧辊弹性压扁接触弧加长对单位压力的影响系数2123(),2()2250=0.05===2.751090900mmuluZYCkhhuR其中，C90900F1：21310.052500.525()0.0861.6752.2212.859.180.0522.7510(448.9)0.0591.6752.222ZYF2：22320.052500.499()0.151.6751.176295.2659.180.0522.7510(567.64)0.0941.6751.17622ZYF3：燕山大学课程设计223330.052500.4375()0.300.73851.176295.26135.330.0522.7510(655.27)0.1560.73851.17622ZYF4：24340.052500.2625()0.450.73850.4762163.85135.330.0522.7510(703.34)0.250.73850.47622ZYF5：25350.052500.026()0.0770.450.4762163.85166.80.0522.7510(707.6)0.330.450.47622ZY由《轧钢机械》图2-25得：机架号12345X0.330.450.660.900.58燕山大学课程设计2将X带入1XemX中解得：机架号12345m1.181.261.421.621.36则接触弧长度为：'mXhlu机架号12345l’12.7912.8312.6410.935.37综上所述平均轧制力计算：*()mmPkm燕山大学课程设计212345(448.935.99)1.18487.23(567.6477.22)1.26617.93(655.27115.30)1.42766.76(703.34149.60)1.62897.06(707.60165.33)1.36737.49PMPaPMPaPMPaPMPaPMPa轧制力计算：mPPBl12345487.23130012.798101810617.93130012.83103061030.6766.76130012.64125991259.9897.06130010.93127461274.6737.4913005.375148514.8PKNt...
