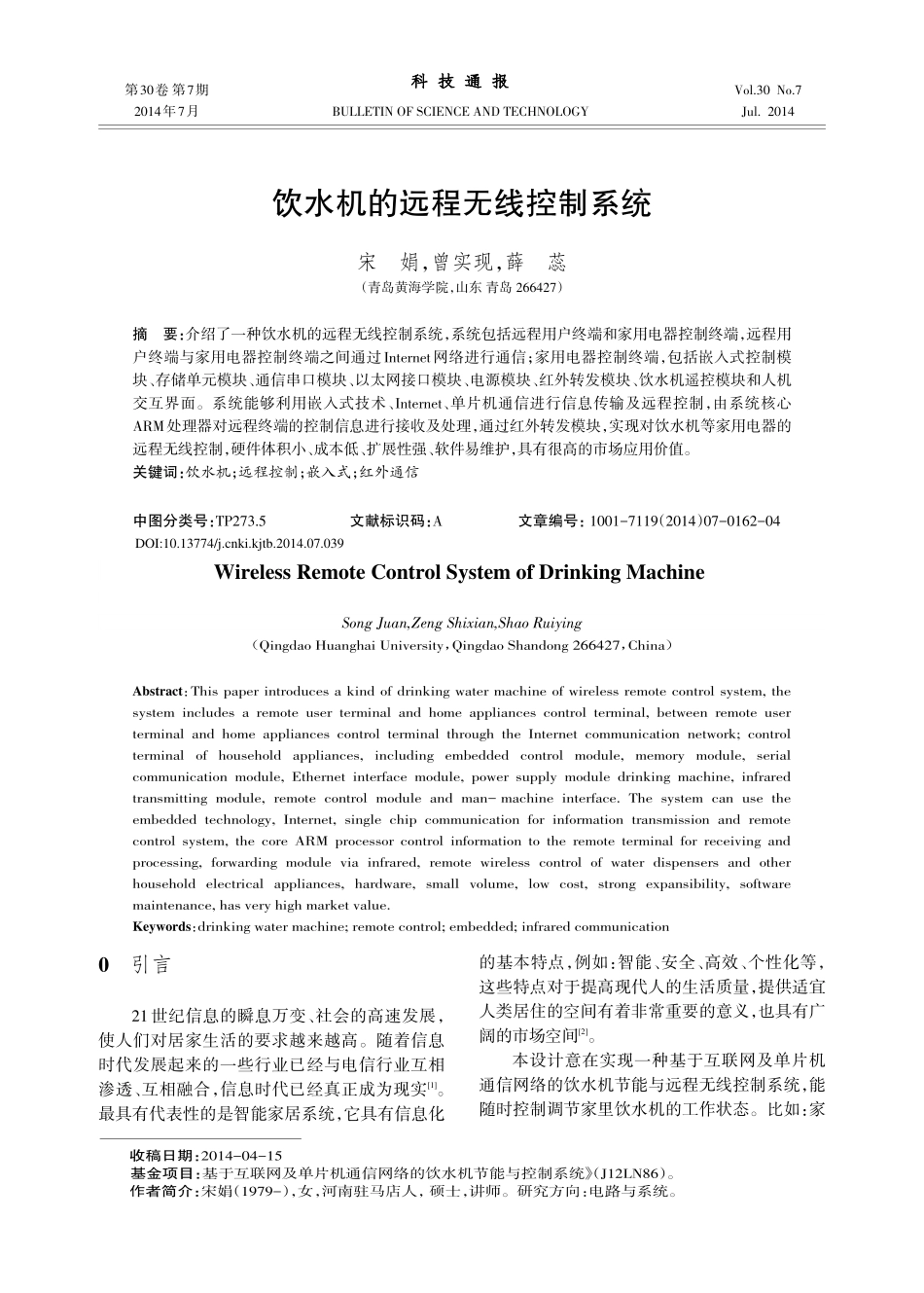

收稿日期：2014-04-15基金项目：基于互联网及单片机通信网络的饮水机节能与控制系统》（J12LN86）。作者简介：宋娟（1979-），女，河南驻马店人，硕士，讲师。研究方向：电路与系统。饮水机的远程无线控制系统宋娟，曾实现，薛蕊（青岛黄海学院，山东青岛266427）摘要：介绍了一种饮水机的远程无线控制系统，系统包括远程用户终端和家用电器控制终端，远程用户终端与家用电器控制终端之间通过Internet网络进行通信；家用电器控制终端，包括嵌入式控制模块、存储单元模块、通信串口模块、以太网接口模块、电源模块、红外转发模块、饮水机遥控模块和人机交互界面。系统能够利用嵌入式技术、Internet、单片机通信进行信息传输及远程控制，由系统核心ARM处理器对远程终端的控制信息进行接收及处理，通过红外转发模块，实现对饮水机等家用电器的远程无线控制，硬件体积小、成本低、扩展性强、软件易维护，具有很高的市场应用价值。关键词：饮水机；远程控制；嵌入式；红外通信中图分类号：TP273.5文献标识码：A文章编号：1001-7119（2014）07-0162-04WirelessRemoteControlSystemofDrinkingMachineSongJuan,ZengShixian,ShaoRuiying（QingdaoHuanghaiUniversity，QingdaoShandong266427，China）Abstract：Thispaperintroducesakindofdrinkingwatermachineofwirelessremotecontrolsystem,thesystemincludesaremoteuserterminalandhomeappliancescontrolterminal,betweenremoteuserterminalandhomeappliancescontrolterminalthroughtheInternetcommunicationnetwork;controlterminalofhouseholdappliances,includingembeddedcontrolmodule,memorymodule,serialcommunicationmodule,Ethernetinterfacemodule,powersupplymoduledrinkingmachine,infraredtransmittingmodule,remotecontrolmoduleandman-machineinterface.Thesystemcanusetheembeddedtechnology,Internet,singlechipcommunicationforinformationtransmissionandremotecontrolsystem,thecoreARMprocessorcontrolinformationtotheremoteterminalforreceivingandprocessing,forwardingmoduleviainfrared,remotewirelesscontrolofwaterdispensersandotherhouseholdelectricalappliances,hardware,smallvolume,lowcost,strongexpansibility,softwaremaintenance,hasveryhighmarketvalue.Keywords：drinkingwatermachine;remotecontrol;embedded;infraredcommunication0引言21世纪信息的瞬息万变、社会的高速发展，使人们对居家生活的要求越来越高。随着信息时代发展起来的一些行业已经与电信行业互相渗透、互相融合，信息时代已经真正成为现实[1]。最具有代表性的是智能家居系统，它具有信息化的基本特点，例如：智能、安全、高效、个性化等，这些特点对于提高现代人的生活质量，提供适宜人类居住的空间有着非常重要的意义，也具有广阔的市场空间[2]。本设计意在实现一种基于互联网及单片机通信网络的饮水机节能与远程无线控制系统，能随时控制调节家里饮水机的工作状态。比如：家第30卷第7期2014年7月科技通报科技通报BULLETINOFSCIENCEANDTECHNOLOGYVol.30No.7Jul.2014DOI:10.13774/j.cnki.kjtb.2014.07.039第7期中没人时可以通过网络把饮水机开关关掉，工作结束时通过电脑上网或手机来打开家中饮水机，这样回至家中即可饮用到温开的热水，当饮水机中开水槽中的水烧开后会自动切断电源，当水温低于50℃时加热器自动开启电源加热，达到智能控制，并使用户生活得更健康、安全、环保低碳。本系统还可以应用空调、热水器、电饭煲、电视机、灯或电动窗帘等其他家用电器，实现家用电器远程无线控制系统的可扩展性。1系统总体方案本系统主要由PC机WEB服务器（中央服务器）、通信系统、单片机控制系统、饮水机控制子系统组成。通信系统的功能是将用户命令及时准确地传输到被控家中；单片机控制系统主要完成饮水机电源控制和扩展功能中各电器的红外遥控模块；饮水机控制子系统主要实现饮水机的节能控制以及远程红外接收控制。图1系统框图Fig.1Systemblockdiagram图2嵌入式操作系统Fig.2Embeddedoperatingsystem控制系统原理图如图1所示。...
