间接控制膜片提动阀VZWM-L_CNVIP免费

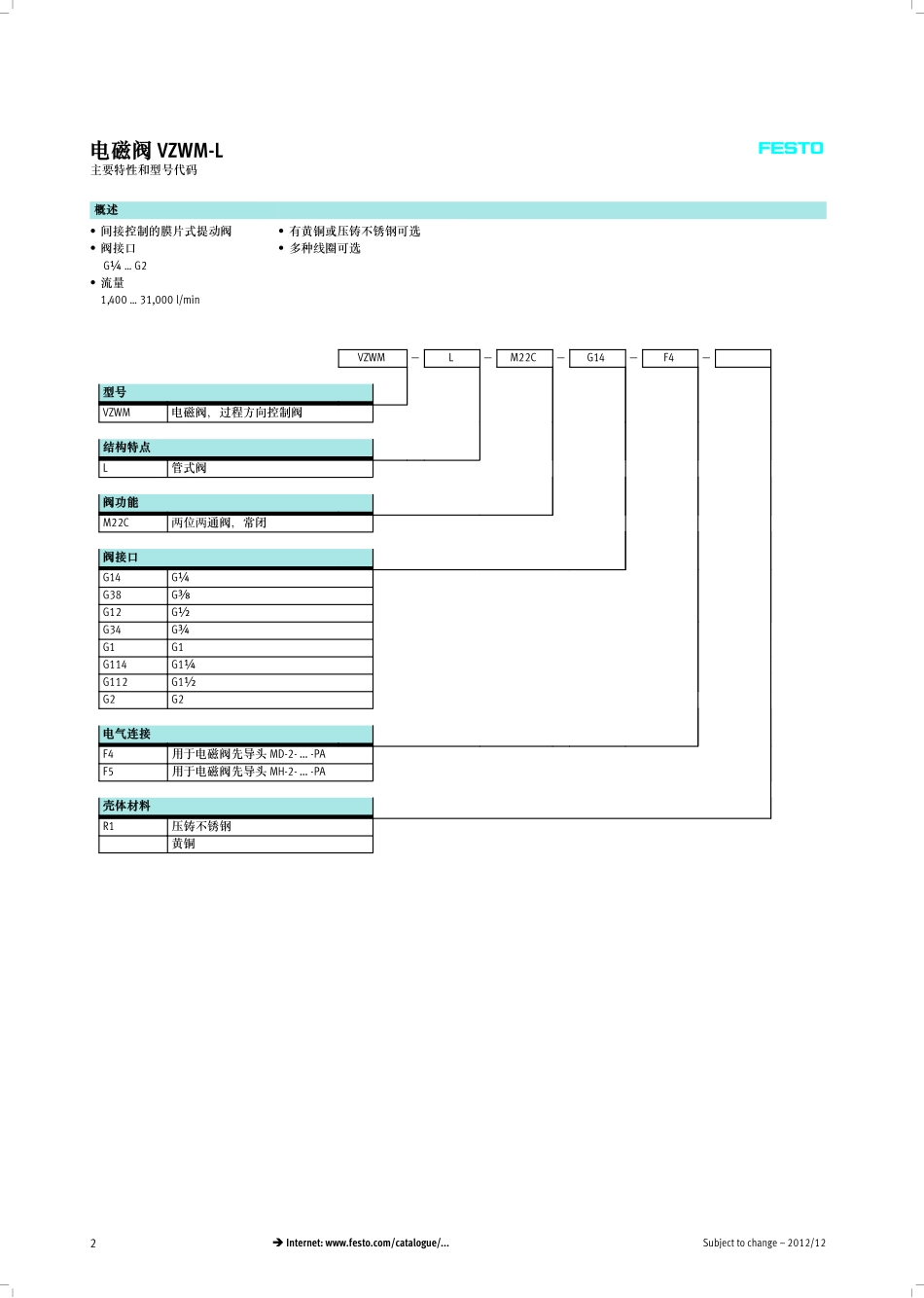

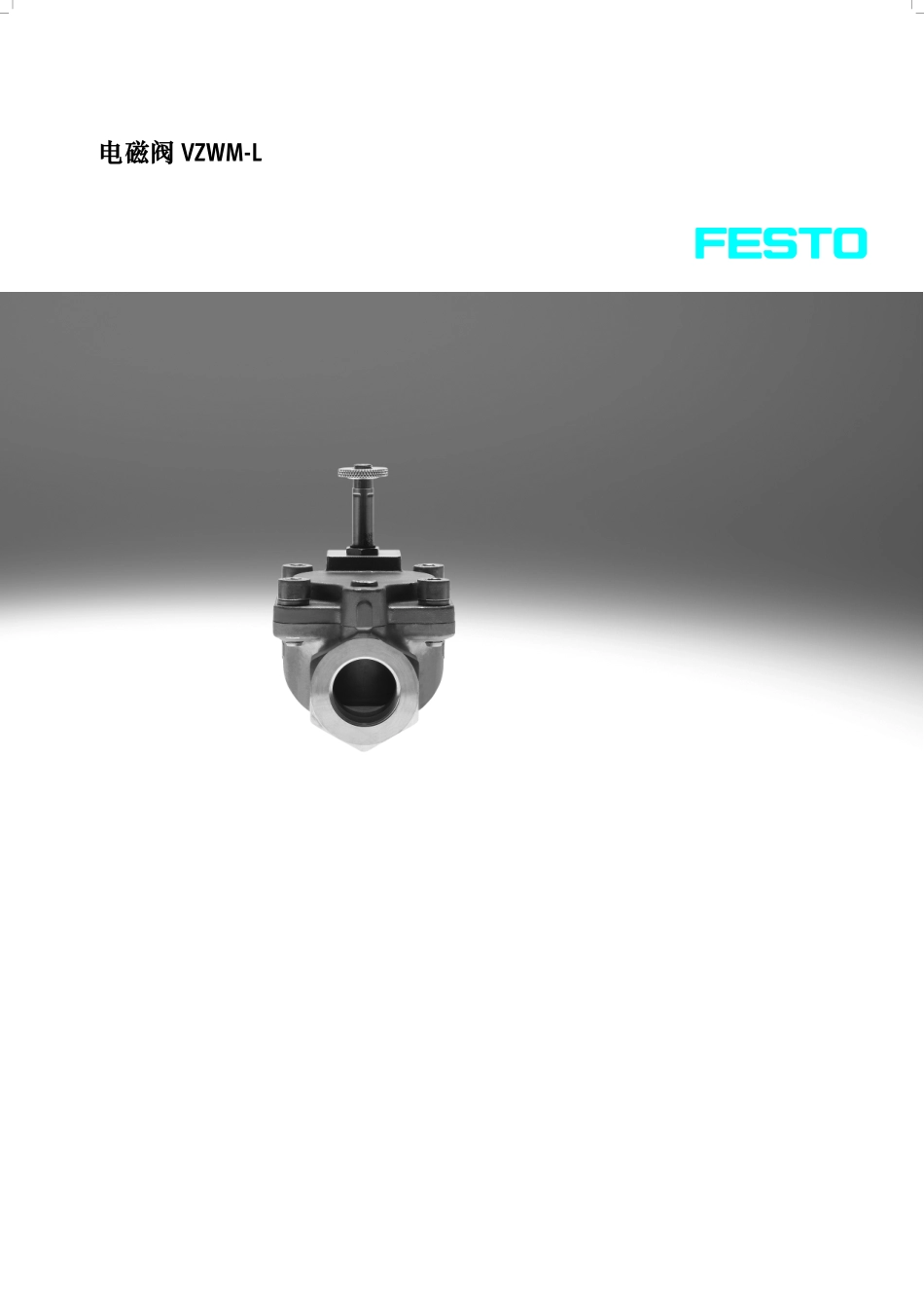

间接控制膜片提动阀VZWM-L_CN_第1页
1/7

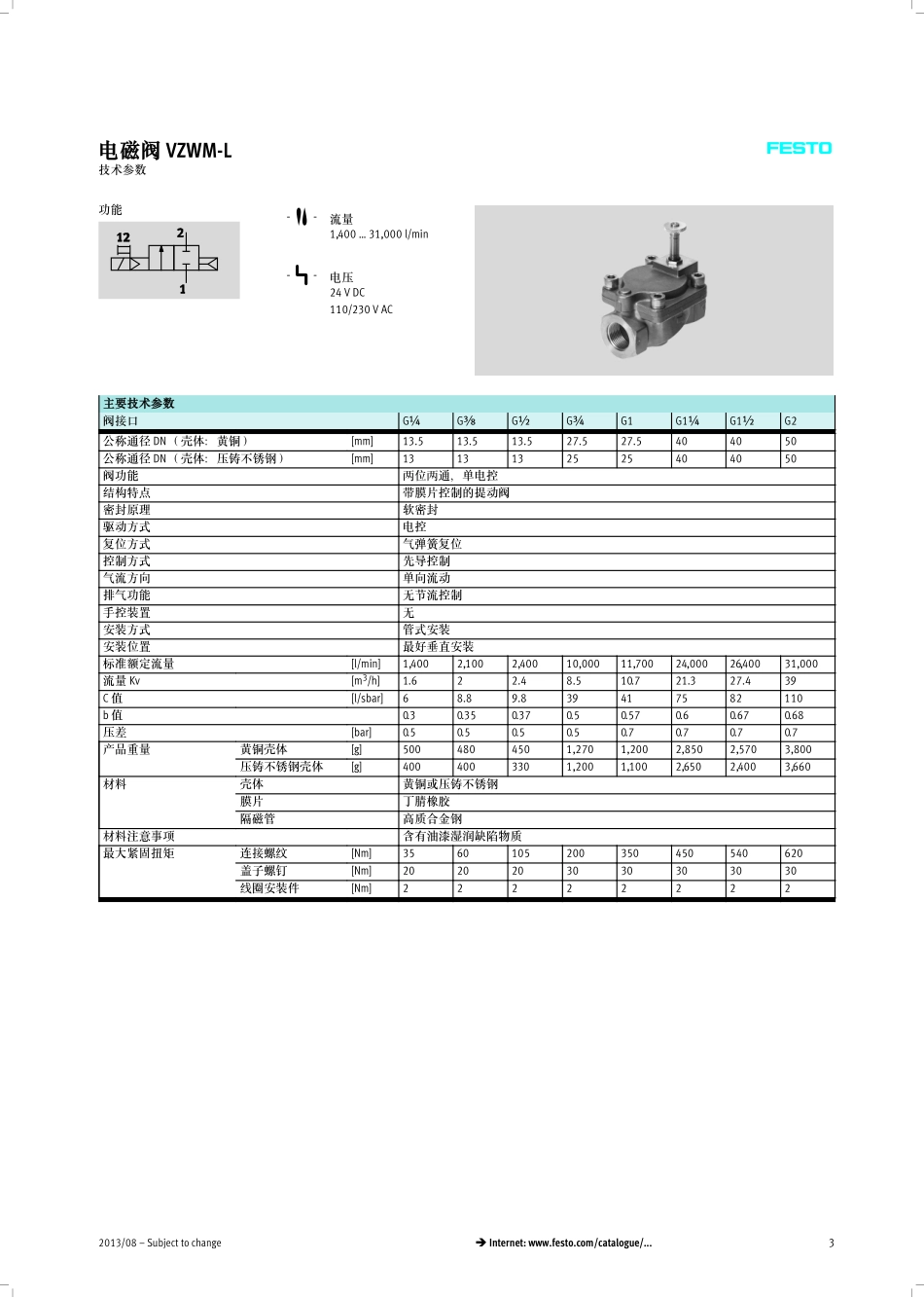

间接控制膜片提动阀VZWM-L_CN_第2页
2/7
间接控制膜片提动阀VZWM-L_CN_第3页
3/7
电磁阀VZWM-LSubjecttochange–2012/122�Internet:www.festo.com/catalogue/...电磁阀VZWM-L主要特性和型号代码概述•间接控制的膜片式提动阀•阀接口G¼…G2•流量1,400…31,000l/min•有黄铜或压铸不锈钢可选•多种线圈可选VZWM—L—M22C—G14—F4—型号VZWM电磁阀,过程方向控制阀结构特点L管式阀阀功能M22C两位两通阀,常闭阀接口G14G¼G38GyG12G½G34G¾G1G1G114G1¼G112G1½G2G2电气连接F4用于电磁阀先导头MD-2-…-PAF5用于电磁阀先导头MH-2-…-PA壳体材料R1压铸不锈钢黄铜2013/08–Subjecttochange3�Internet:www.festo.com/catalogue/...电磁阀VZWM-L技术参数功能-M-流量1,400…31,000l/min-P-电压24VDC110/230VAC主要技术参数阀接口G¼GyG½G¾G1G1¼G1½G2公称通径DN(壳体:黄铜)[mm]13.513.513.527.527.5404050公称通径DN(壳体:压铸不锈钢)[mm]1313132525404050阀功能两位两通,单电控结构特点带膜片控制的提动阀密封原理软密封驱动方式电控复位方式气弹簧复位控制方式先导控制气流方向单向流动排气功能无节流控制手控装置无安装方式管式安装安装位置最好垂直安装标准额定流量[l/min]1,4002,1002,40010,00011,70024,00026,40031,000流量Kv[m3/h]1.622.48.510.721.327.439C值[l/sbar]68.89.839417582110b值0.30.350.370.50.570.60.670.68压差[bar]0.50.50.50.50.70.70.70.7产品重量黄铜壳体[g]5004804501,2701,2002,8502,5703,800压铸不锈钢壳体[g]4004003301,2001,1002,6502,4003,660材料壳体黄铜或压铸不锈钢膜片丁腈橡胶隔磁管高质合金钢材料注意事项含有油漆湿润缺陷物质最大紧固扭矩连接螺纹[Nm]3560105200350450540620盖子螺钉[Nm]2020203030303030线圈安装件[Nm]22222222Subjecttochange–2013/084�Internet:www.festo.com/catalogue/...电磁阀VZWM-L技术参数工作和环境条件阀接口G¼GyG½G¾G1G1¼G1½G2工作介质符合ISO8573-1:2010[7:4:4]标准的压缩空气中性液体惰性气体水环境温度1)[°C]–10…+60工作压力,阀气体[bar]0.5…100.7…10液体[bar]0.5…60.7…6介质压力气体[bar]0.5…100.7…10液体[bar]0.5…60.7…6介质温度气体[°C]–10…+60液体[°C]5…50最大粘度[mm2/s]22CE认证(参见一致性声明)符合欧盟压力设备指令耐腐蚀等级CRC2)黄铜1压铸不锈钢3*1)注意电磁线圈的环境温度2)耐腐蚀等级1,符合Festo940070标准元件只需具备低度耐腐蚀能力。运输和贮存防护。这些元件无表面基本涂层要求,譬如:内部元件或位于盖子下面的元件。耐腐蚀等级3,符合Festo940070标准元件必须具备较强的耐腐蚀能力。由于外部可视元件直接与工业环境或与溶剂、清洁剂等介质接触,因此对元件表面有较强的耐腐蚀性要求。阀的响应时间阀接口G¼GyG½G¾G1G1¼G1½G2气体响应时间关[ms]1010101212202021开[ms]8881515262662液体响应时间关[ms]2002102209309301,9002,0002,800开[ms]1001101104004001,4001,4002,100响应时间,派生型R1关[ms]2101902009509501,9002,0002,800开[ms]801101104203001,4001,4002,100电气参数G¼GyG½G¾G1G1¼G1½G2电气连接电磁阀先导头,MD-2-…-PA(需单独订购)电磁阀先导头,MH-2-…-PA(需单独订购)工作电压直流电压[VDC]24交流电压[VAC]110/230(50…60Hz)线圈特性直流电压[W]6.87.9交流电压[VA]切换:14.5保持:10.514防护等级,符合EN60529标准IP65(带插座)2013/08–Subjecttochange5�Internet:www.festo.com/catalogue/...电磁阀VZWM-L技术参数重量[g]黄铜壳体压铸不锈钢壳体VZWM-…-G14-F4500VZWM-…-G14-F5-R1400VZWM-…-G38-F4480VZWM-…-G38-F5-R1400VZWM-…-G12-F4450VZWM-…-G12-F5-R1360VZWM-…-G34-F41,270VZWM-…-G34-F5-R11,200VZWM-…-G1-F41,200VZWM-…-G1-F5-R11,100VZWM-…-G114-F52,850VZWM-…-G114-F5-R12,650VZWM-…-G112-F52,570VZWM-…-G112-F5-R12,400VZWM-…-G2-F53,800VZWM-…-G2-F5-R13,660Subjecttochange–2013/086�Internet:www.festo.com/catalogue/...电磁阀VZWM-L技术参数尺寸CAD相关数据�www.festo.com两位两通阀1插座接口,符合DINEN17301-803,A类2插座MSSD-N3标签位置4安装支架HRM-…型号B±1...
