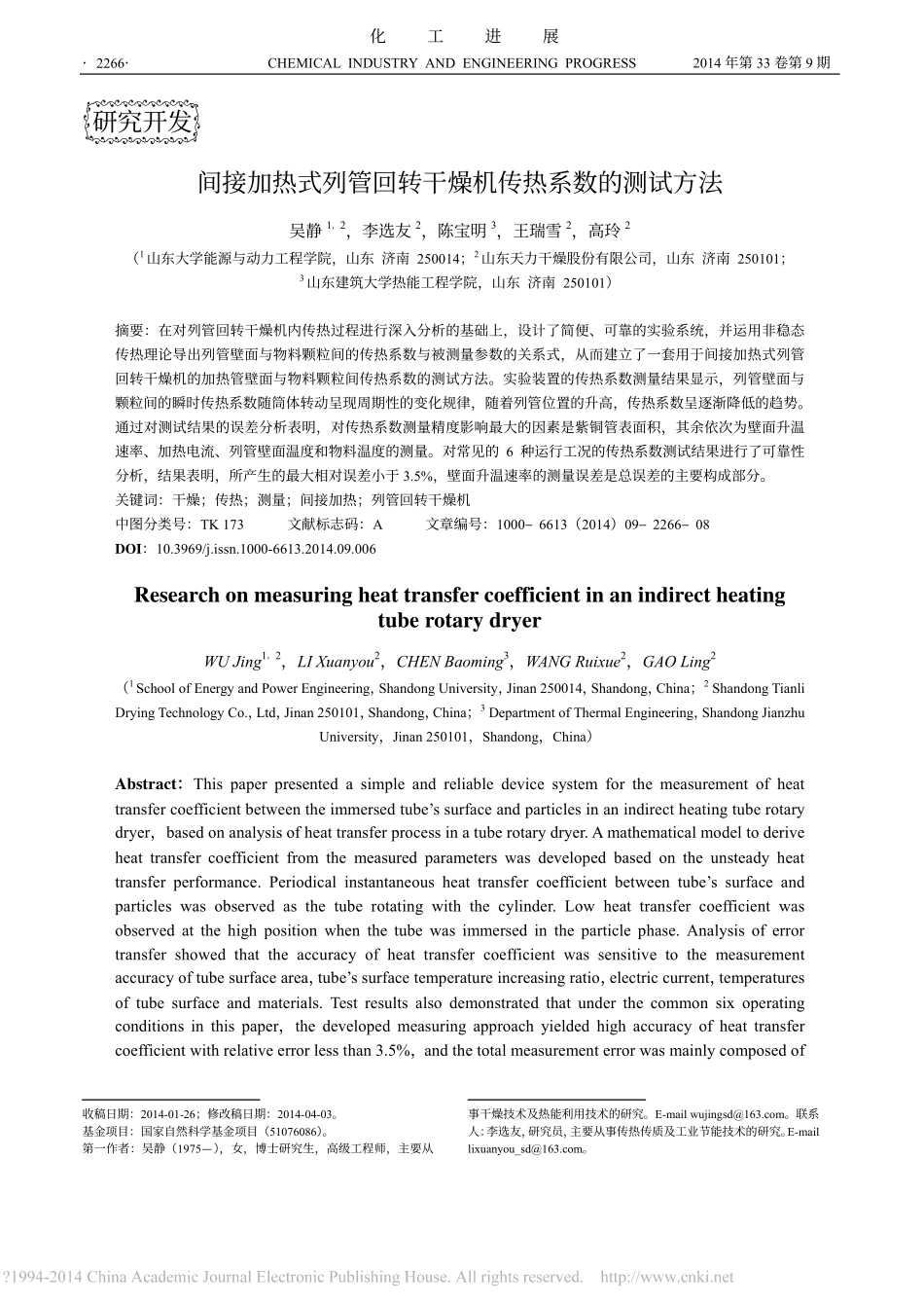

CHEMICALINDUSTRYANDENGINEERINGPROGRESS2014年第33卷第9期·2266·化工进展间接加热式列管回转干燥机传热系数的测试方法吴静1，2，李选友2，陈宝明3，王瑞雪2，高玲2（1山东大学能源与动力工程学院，山东济南250014；2山东天力干燥股份有限公司，山东济南250101；3山东建筑大学热能工程学院，山东济南250101）摘要：在对列管回转干燥机内传热过程进行深入分析的基础上，设计了简便、可靠的实验系统，并运用非稳态传热理论导出列管壁面与物料颗粒间的传热系数与被测量参数的关系式，从而建立了一套用于间接加热式列管回转干燥机的加热管壁面与物料颗粒间传热系数的测试方法。实验装置的传热系数测量结果显示，列管壁面与颗粒间的瞬时传热系数随筒体转动呈现周期性的变化规律，随着列管位置的升高，传热系数呈逐渐降低的趋势。通过对测试结果的误差分析表明，对传热系数测量精度影响最大的因素是紫铜管表面积，其余依次为壁面升温速率、加热电流、列管壁面温度和物料温度的测量。对常见的6种运行工况的传热系数测试结果进行了可靠性分析，结果表明，所产生的最大相对误差小于3.5%，壁面升温速率的测量误差是总误差的主要构成部分。关键词：干燥；传热；测量；间接加热；列管回转干燥机中图分类号：TK173文献标志码：A文章编号：1000–6613（2014）09–2266–08DOI：10.3969/j.issn.1000-6613.2014.09.006ResearchonmeasuringheattransfercoefficientinanindirectheatingtuberotarydryerWUJing1，2，LIXuanyou2，CHENBaoming3，WANGRuixue2，GAOLing2（1SchoolofEnergyandPowerEngineering，ShandongUniversity，Jinan250014，Shandong，China；2ShandongTianliDryingTechnologyCo.，Ltd，Jinan250101，Shandong，China；3DepartmentofThermalEngineering，ShandongJianzhuUniversity，Jinan250101，Shandong，China）Abstract：Thispaperpresentedasimpleandreliabledevicesystemforthemeasurementofheattransfercoefficientbetweentheimmersedtube’ssurfaceandparticlesinanindirectheatingtuberotarydryer，basedonanalysisofheattransferprocessinatuberotarydryer.Amathematicalmodeltoderiveheattransfercoefficientfromthemeasuredparameterswasdevelopedbasedontheunsteadyheattransferperformance.Periodicalinstantaneousheattransfercoefficientbetweentube’ssurfaceandparticleswasobservedasthetuberotatingwiththecylinder.Lowheattransfercoefficientwasobservedatthehighpositionwhenthetubewasimmersedintheparticlephase.Analysisoferrortransfershowedthattheaccuracyofheattransfercoefficientwassensitivetothemeasurementaccuracyoftubesurfacearea，tube’ssurfacetemperatureincreasingratio，electriccurrent，temperaturesoftubesurfaceandmaterials.Testresultsalsodemonstratedthatunderthecommonsixoperatingconditionsinthispaper，thedevelopedmeasuringapproachyieldedhighaccuracyofheattransfercoefficientwithrelativeerrorlessthan3.5%，andthetotalmeasurementerrorwasmainlycomposedof研究开发收稿日期：2014-01-26；修改稿日期：2014-04-03。基金项目：国家自然科学基金项目（51076086）。第一作者：吴静（1975—），女，博士研究生，高级工程师，主要从事干燥技术及热能利用技术的研究。E-mailwujingsd@163.com。联系人：李选友，研究员，主要从事传热传质及工业节能技术的研究。E-maillixuanyou_sd@163.com。第9期吴静等：间接加热式列管回转干燥机传热系数的测试方法·2267·theerroroftube’ssurfacetemperatureincreasingratio.Keywords：drying；heattransfer；measurement；indirectheating；tuberotarydryer间接加热式列管回转干燥机（以下简称列管回转干燥机）是在传统的直接加热式回转干燥机的基础上加装加热列管形成的。加热管随筒体一起转动，蒸汽或热烟气或导热油等作为热源，通过加热管对筒体壳程空间内的物料进行加热，使其脱除水分达到干燥的目的。与传统的直接加热式回转干燥相比，列管回转干燥方式具有产品质量好、热效...
