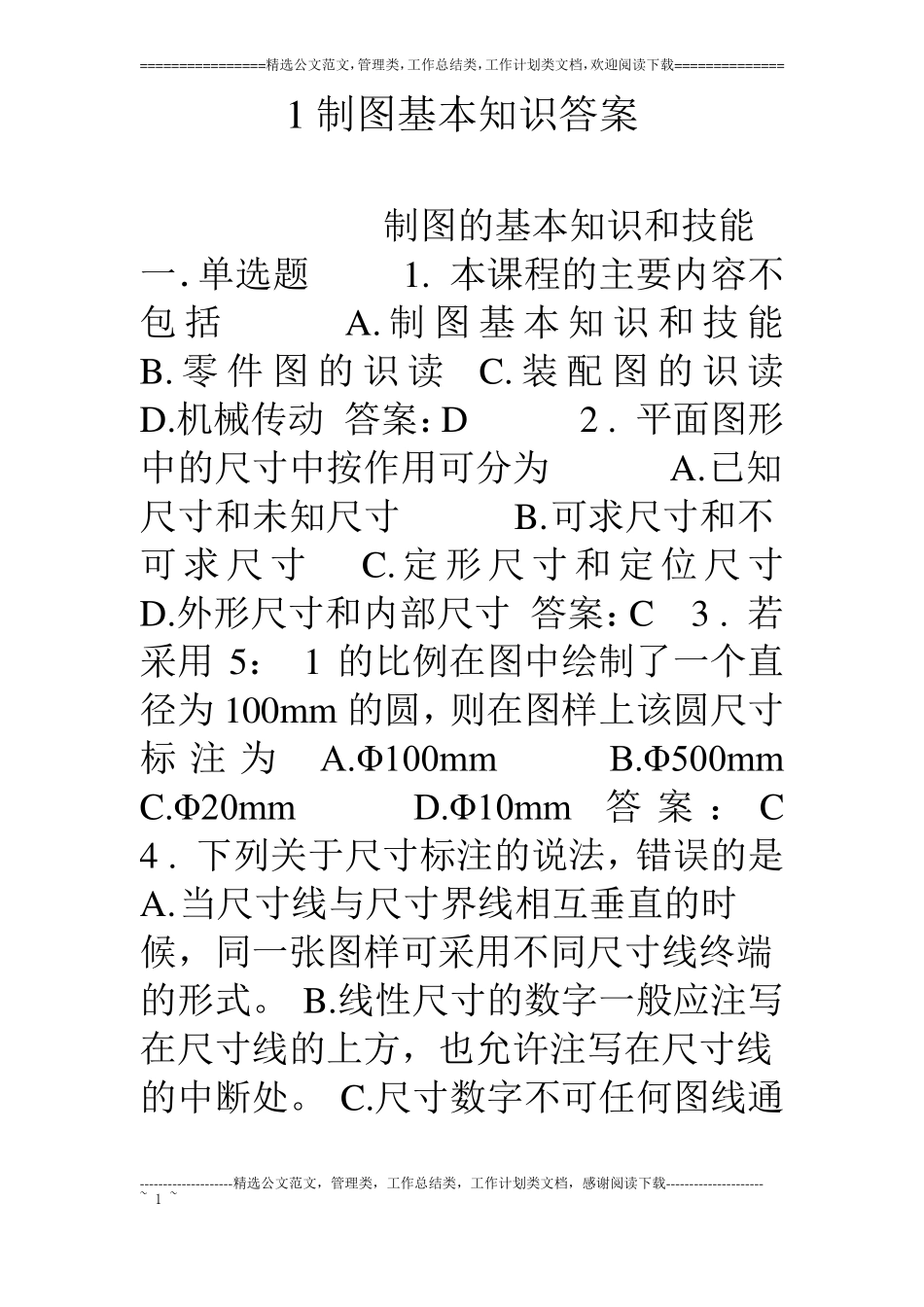

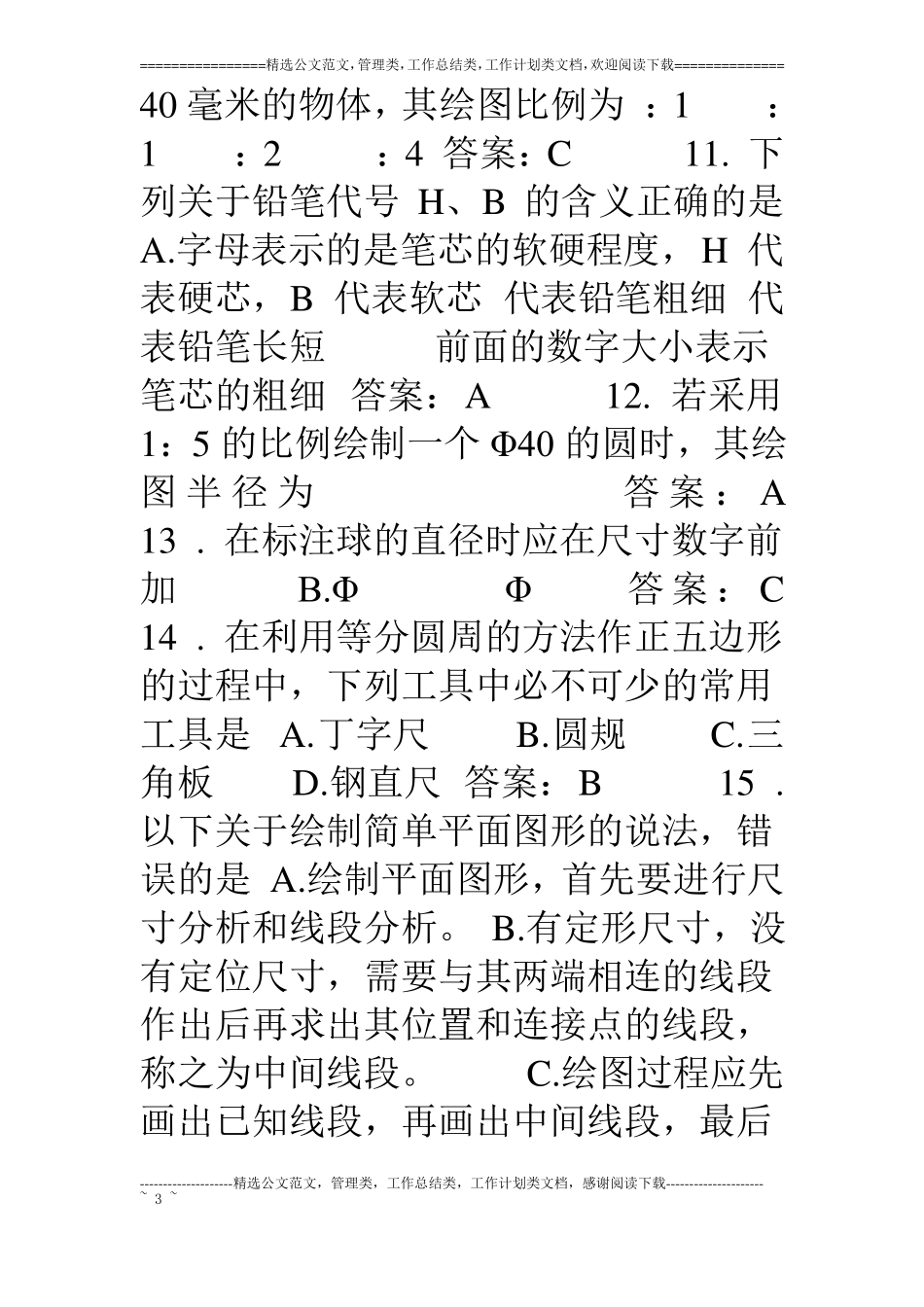

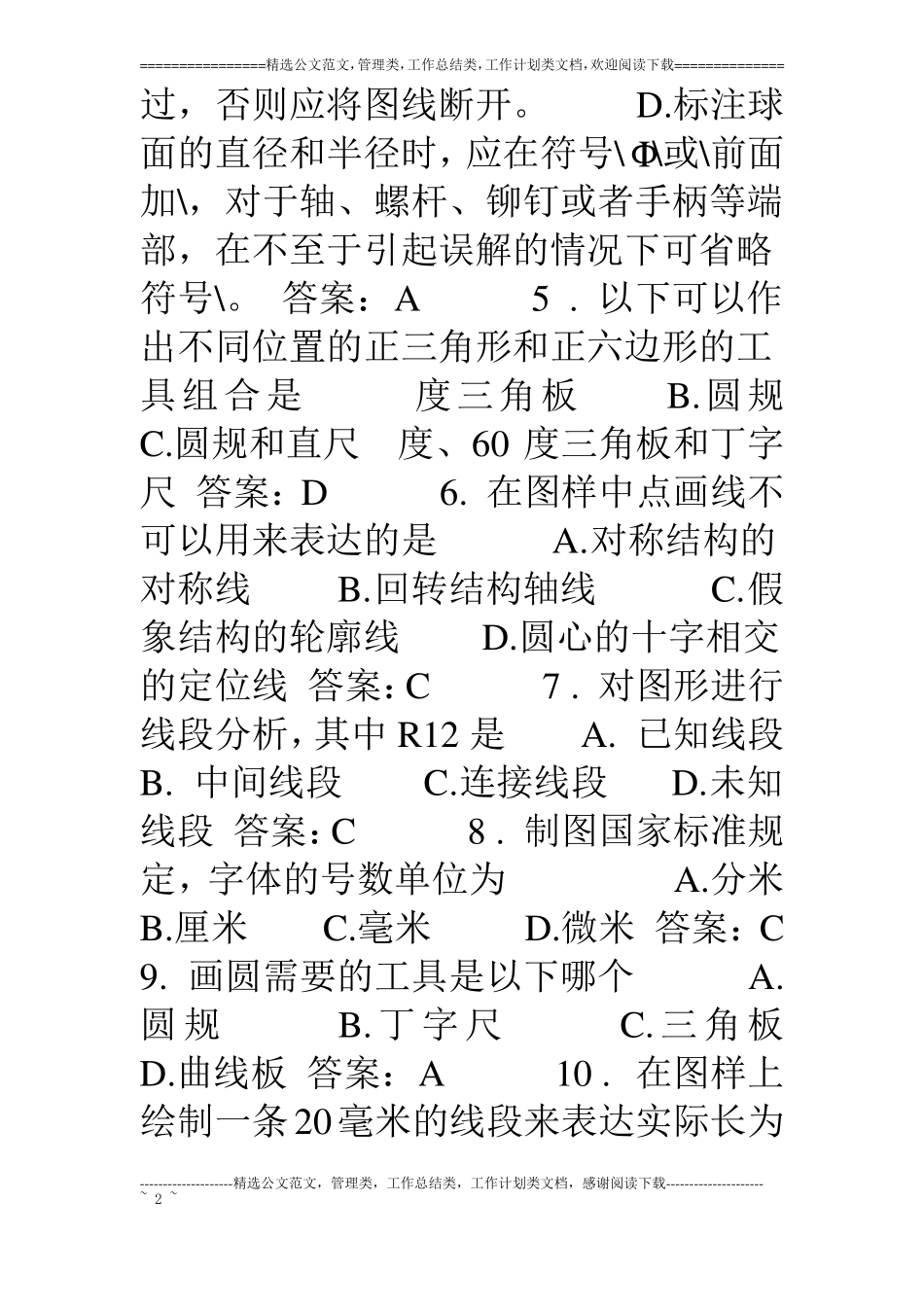

================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============1制图基本知识答案制图的基本知识和技能一．单选题1.本课程的主要内容不包括A.制图基本知识和技能B.零件图的识读C.装配图的识读D.机械传动答案：D2.平面图形中的尺寸中按作用可分为A.已知尺寸和未知尺寸B.可求尺寸和不可求尺寸C.定形尺寸和定位尺寸D.外形尺寸和内部尺寸答案：C3.若采用5：1的比例在图中绘制了一个直径为100mm的圆，则在图样上该圆尺寸标注为A.Φ100mmB.Φ500mmC.Φ20mmD.Φ10mm答案：C4.下列关于尺寸标注的说法，错误的是A.当尺寸线与尺寸界线相互垂直的时候，同一张图样可采用不同尺寸线终端的形式。B.线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。C.尺寸数字不可任何图线通--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~1~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============过，否则应将图线断开。D.标注球面的直径和半径时，应在符号\Φ\或\前面加\，对于轴、螺杆、铆钉或者手柄等端部，在不至于引起误解的情况下可省略符号\。答案：A5.以下可以作出不同位置的正三角形和正六边形的工具组合是度三角板B.圆规C.圆规和直尺度、60度三角板和丁字尺答案：D6.在图样中点画线不可以用来表达的是A.对称结构的对称线B.回转结构轴线C.假象结构的轮廓线D.圆心的十字相交的定位线答案：C7.对图形进行线段分析，其中R12是A.已知线段B.中间线段C.连接线段D.未知线段答案：C8.制图国家标准规定，字体的号数单位为A.分米B.厘米C.毫米D.微米答案：C9.画圆需要的工具是以下哪个A.圆规B.丁字尺C.三角板D.曲线板答案：A10.在图样上绘制一条20毫米的线段来表达实际长为--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~2~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============40毫米的物体，其绘图比例为：1：1：2：4答案：C11.下列关于铅笔代号H、B的含义正确的是A.字母表示的是笔芯的软硬程度，H代表硬芯，B代表软芯代表铅笔粗细代表铅笔长短前面的数字大小表示笔芯的粗细答案：A12.若采用1：5的比例绘制一个Φ40的圆时，其绘图半径为答案：A13.在标注球的直径时应在尺寸数字前加B.ΦΦ答案：C14.在利用等分圆周的方法作正五边形的过程中，下列工具中必不可少的常用工具是A.丁字尺B.圆规C.三角板D.钢直尺答案：B15.以下关于绘制简单平面图形的说法，错误的是A.绘制平面图形，首先要进行尺寸分析和线段分析。B.有定形尺寸，没有定位尺寸，需要与其两端相连的线段作出后再求出其位置和连接点的线段，称之为中间线段。C.绘图过程应先画出已知线段，再画出中间线段，最后--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------~3~================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============画出连接线段。D.先做底稿，再加深各类线型，完成全图。答案：B16.角度为200度的圆弧在尺寸标注时要在尺寸数字前面加符号B.ΦΦ答案：B17.机械制图中一般不标注单位，默认单位是答案：A18.线段连接两已知弧时，须使线段同时与两弧A.相交B.相离C.相切D.以上都可以答案：C19.国家标准中，字体高度序列的公比为C.答案：C20.下面的斜度符号标注正确的是A.∠1：3B.∠3：1C.∠1：D.∠：1答案：A21.某产品机件用缩小一倍的比例绘图，在零件标题栏比例项中应填A.缩小一倍：1：1：2答案：D22.在标注球的半径时应在尺寸数字前加B.ΦΦ答案：D23.机械制图中通常采用两种线宽，粗、细线的比例为:2:1:3:1答案：B24.某正圆锥锥高20mm，底圆半径为~4~--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============5mm，则锥度为...
