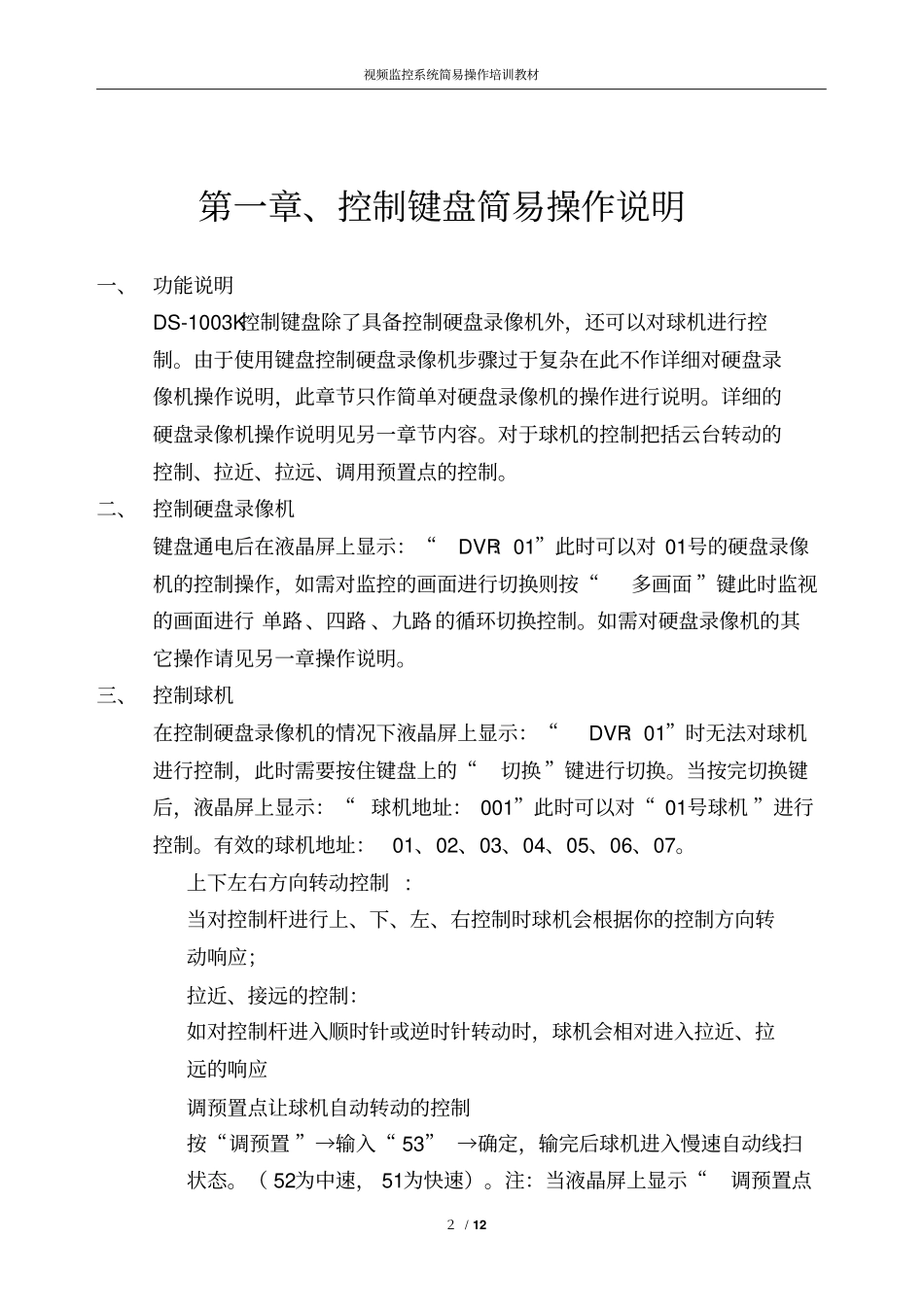

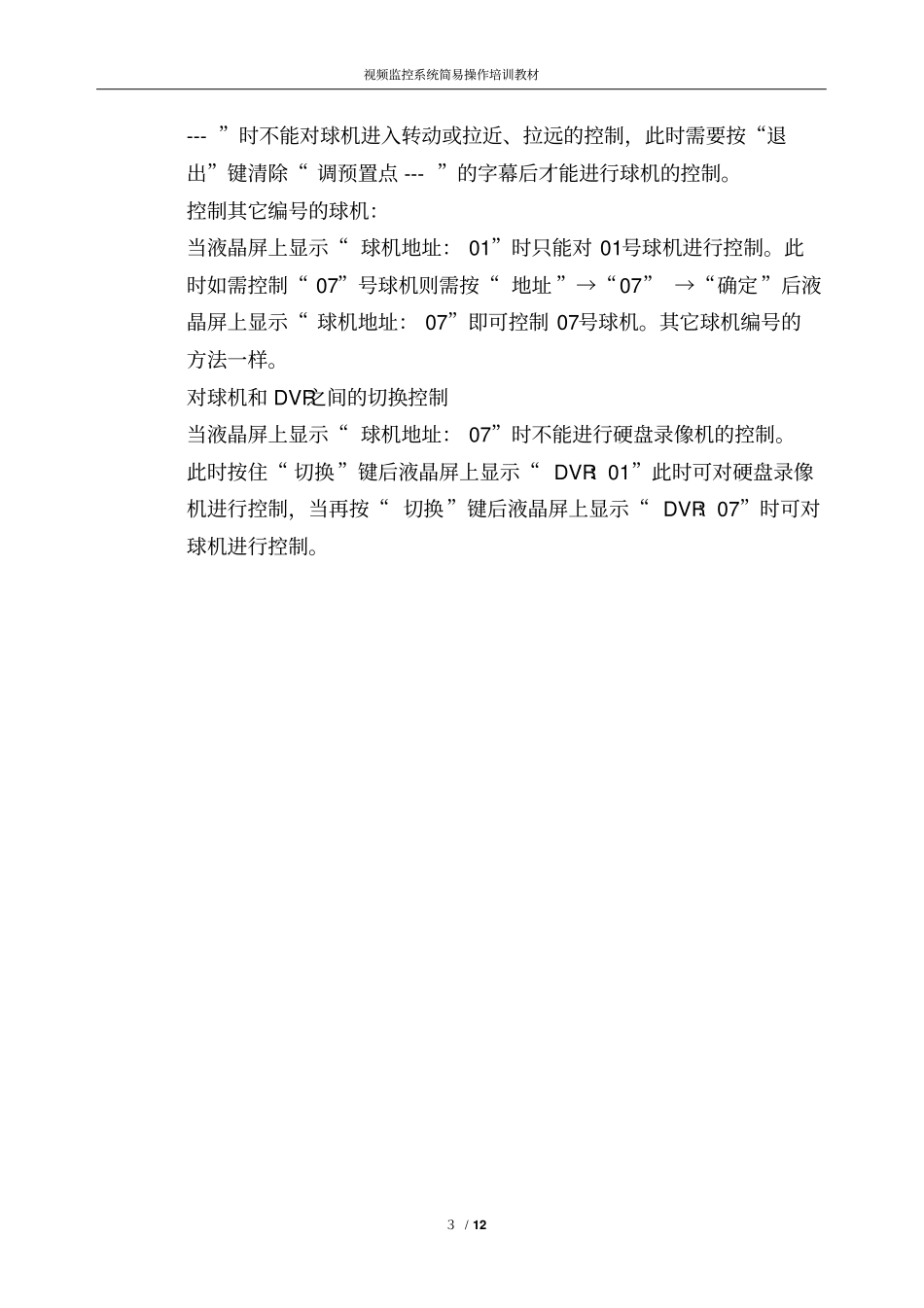

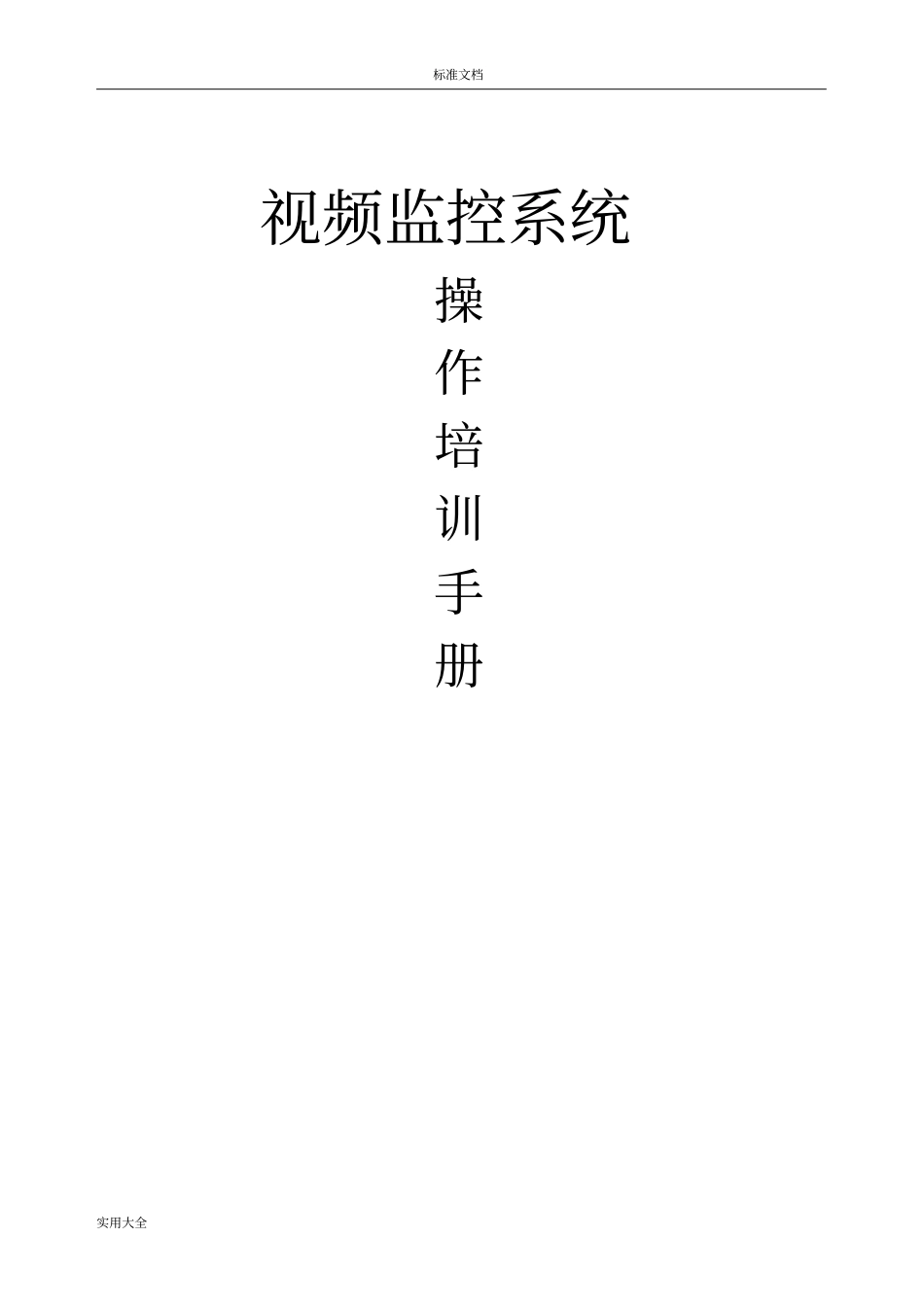

标准文档实用大全视频监控系统操作培训手册视频监控系统简易操作培训教材２/12第一章、控制键盘简易操作说明一、功能说明DS-1003K控制键盘除了具备控制硬盘录像机外，还可以对球机进行控制。由于使用键盘控制硬盘录像机步骤过于复杂在此不作详细对硬盘录像机操作说明，此章节只作简单对硬盘录像机的操作进行说明。详细的硬盘录像机操作说明见另一章节内容。对于球机的控制把括云台转动的控制、拉近、拉远、调用预置点的控制。二、控制硬盘录像机键盘通电后在液晶屏上显示：“DVR：01”此时可以对01号的硬盘录像机的控制操作，如需对监控的画面进行切换则按“多画面”键此时监视的画面进行单路、四路、九路的循环切换控制。如需对硬盘录像机的其它操作请见另一章操作说明。三、控制球机在控制硬盘录像机的情况下液晶屏上显示：“DVR：01”时无法对球机进行控制，此时需要按住键盘上的“切换”键进行切换。当按完切换键后，液晶屏上显示：“球机地址：001”此时可以对“01号球机”进行控制。有效的球机地址：01、02、03、04、05、06、07。上下左右方向转动控制:当对控制杆进行上、下、左、右控制时球机会根据你的控制方向转动响应；拉近、接远的控制：如对控制杆进入顺时针或逆时针转动时，球机会相对进入拉近、拉远的响应调预置点让球机自动转动的控制按“调预置”→输入“53”→确定，输完后球机进入慢速自动线扫状态。（52为中速，51为快速）。注：当液晶屏上显示“调预置点视频监控系统简易操作培训教材３/12---”时不能对球机进入转动或拉近、拉远的控制，此时需要按“退出”键清除“调预置点---”的字幕后才能进行球机的控制。控制其它编号的球机：当液晶屏上显示“球机地址：01”时只能对01号球机进行控制。此时如需控制“07”号球机则需按“地址”→“07”→“确定”后液晶屏上显示“球机地址：07”即可控制07号球机。其它球机编号的方法一样。对球机和DVR之间的切换控制当液晶屏上显示“球机地址：07”时不能进行硬盘录像机的控制。此时按住“切换”键后液晶屏上显示“DVR：01”此时可对硬盘录像机进行控制，当再按“切换”键后液晶屏上显示“DVR：07”时可对球机进行控制。视频监控系统简易操作培训教材４/12第二章、硬盘录像主机简易操作说明一、开关机1.1开机a)若前面板电源【开关键】指示灯不亮，请插上电源，打开电源开关，设备开始启动；b)若前面板电源【开关键】指示灯呈红色，请轻按前面板电源【开关键】，设备开始启动；c)设备启动后，电源【开关键】指示灯呈绿色。监视器或显示器屏幕上将会出现开机画面。图1硬盘录像机开机画面1.2正常关机方法1：通过菜单①进入设备关机界面（主菜单→设备关机），选择[设备关机]；图2硬盘录像机关机画面视频监控系统简易操作培训教材５/12②选择[是]图3硬盘录像机关机确定画面方法2：通过硬盘录像机前面板或遥控器上的电源【开关键】图4硬盘录像机关机画面若启用操作密码，连续按住3秒以上将弹出登录框，请输入用户名：admin密码:12345，身份验证通过后弹出“确定要关闭设备吗？”的提示，选择[是]将关闭设备。注意：系统提示“系统正在关闭中⋯”时，请不要按电源【开关键】，否则可能会出现关机过程不能正常进行。视频监控系统简易操作培训教材６/12二、图像监视2.1预览界面状态预览界面中，各个通道的录像、报警状态可以通过各通道右上方的标识显示区分图5预览界面状态图标说明2.2预览操作功能前面板操作鼠标操作单画面预览数字键右键菜单的“单画面”项多画面预览多画面键右键菜单的“多画面”项手动切换上一屏：方向左、上键；下一屏：方向右、下键右键菜单的“下一屏”项自动轮巡[确认]键右键菜单的“开始轮巡”项电子放大无法进入右键菜单的“电子放大”项2.2.1电子放大进入电子放大界面。移动红框区域，可将区域内画面放大4倍。图6电子放大图片说明视频监控系统简易操作培训教材７/122.2.2鼠标右键菜单说明主口预览状态下，可以通过鼠标的右键菜单对设备进行预览画面切换、预览模式调整、回放、云台控制、电子放大等操作。名称说明单画面通过下拉菜单选项进行单画面切换。多画面通过下拉菜单选项改变预览模式。下一屏切...
