2004年华北电网继电保护高级培训班测试卷六含答案讲解VIP免费

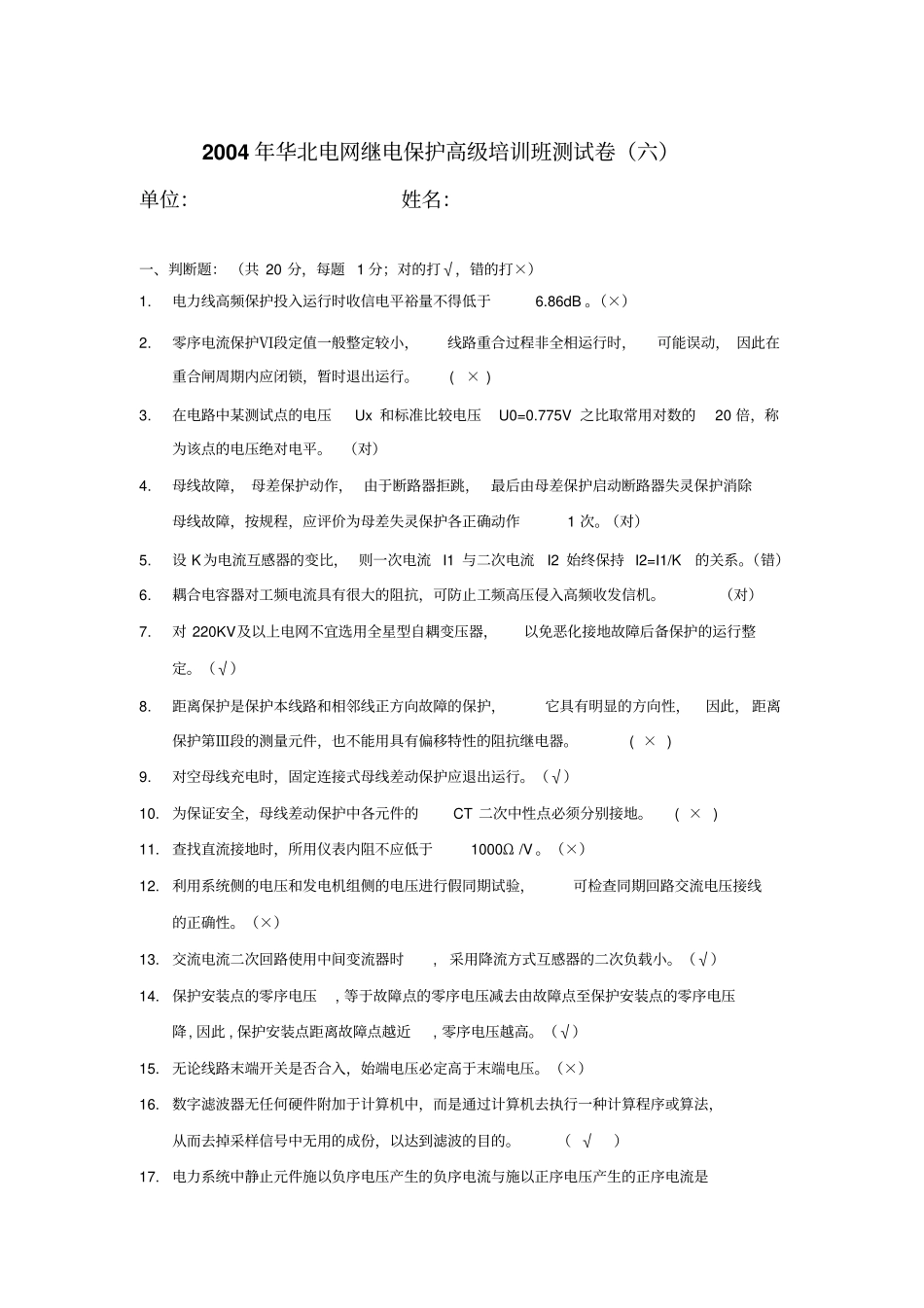

2004年华北电网继电保护高级培训班测试卷（六）单位：姓名：一、判断题：（共20分，每题1分；对的打√，错的打×）1.电力线高频保护投入运行时收信电平裕量不得低于6.86dB。（×）2.零序电流保护Ⅵ段定值一般整定较小，线路重合过程非全相运行时，可能误动，因此在重合闸周期内应闭锁，暂时退出运行。(×)3.在电路中某测试点的电压Ux和标准比较电压U0=0.775V之比取常用对数的20倍，称为该点的电压绝对电平。（对）4.母线故障，母差保护动作，由于断路器拒跳，最后由母差保护启动断路器失灵保护消除母线故障，按规程，应评价为母差失灵保护各正确动作1次。（对）5.设K为电流互感器的变比，则一次电流I1与二次电流I2始终保持I2=I1/K的关系。（错）6.耦合电容器对工频电流具有很大的阻抗，可防止工频高压侵入高频收发信机。（对）7.对220KV及以上电网不宜选用全星型自耦变压器，以免恶化接地故障后备保护的运行整定。（√）8.距离保护是保护本线路和相邻线正方向故障的保护，它具有明显的方向性，因此，距离保护第Ⅲ段的测量元件，也不能用具有偏移特性的阻抗继电器。(×)9.对空母线充电时，固定连接式母线差动保护应退出运行。（√）10.为保证安全，母线差动保护中各元件的CT二次中性点必须分别接地。(×)11.查找直流接地时，所用仪表内阻不应低于1000Ω/V。（×）12.利用系统侧的电压和发电机组侧的电压进行假同期试验，可检查同期回路交流电压接线的正确性。（×）13.交流电流二次回路使用中间变流器时,采用降流方式互感器的二次负载小。（√）14.保护安装点的零序电压,等于故障点的零序电压减去由故障点至保护安装点的零序电压降,因此,保护安装点距离故障点越近,零序电压越高。（√）15.无论线路末端开关是否合入，始端电压必定高于末端电压。（×）16.数字滤波器无任何硬件附加于计算机中，而是通过计算机去执行一种计算程序或算法，从而去掉采样信号中无用的成份，以达到滤波的目的。（√）17.电力系统中静止元件施以负序电压产生的负序电流与施以正序电压产生的正序电流是相同的，故静止元件的正、负序阻抗相同。（√）18.所有的电压互感器（包括测量、保护和励磁自动调节）二次绕组出口均应装设熔断器或自动开关。（×）19.距离保护受系统振荡的影响且与保护安装位置有关，当振荡中心在保护范围外或位于保护的反方向时，距离保护也可能因系统振荡而误动作。（×）20.利用载波通道的纵联保护为保证有足够的通道裕度，只要发讯端的功放元件允许，接收端的接收电平越高越好。（×）二、选择题：（共20分，每题1分。选择正确的答案的字母填在括号内）1．在小接地电流系统中发生单相接地短路时，为了使电压互感器开口三角形侧的电压为100V，电压互感器变比应选用（C）。A.3UN/3100/100B.3UN/3100/3100C.3UN/3100/31002．下属哪些说法是正确的？（A）A.振荡时系统各点电压和电流的有效值随δ的变化一直在做往复性的摆动，但变化速度相对较慢；而短路时，在短路初瞬电压、电流是突变的，变化量较大，但短路稳态时电压、电流的有效值基本不变。B.振荡时阻抗继电器的测量阻抗随δ的变化，幅值在变化，但相位基本不变，而短路稳态时阻抗继电器测量阻抗在负值和相位上基本不变。C.振荡时只会出现正序分量电流、电压，不会出现负序分量电流、电压，而发生接地短路时只会出现零序分量电压、电流不会出现正序和负序分量电压电流。3.试验工作应注意选用合适的仪表，整定试验所用仪表应为（B）级。A．0.2B.0.5C.1.04.承受工频耐压试验1000V的回路有（C）。A交流电流电压回路对地B110V或220V直流回路对地C110V或220V直流回路各对触点对地5.用纵向零序构成的发电机匝间保护，为了提高其动作的可靠性，则要求在保护的交流输入回路上（C）。A.加装2次谐波滤过器，基波对2次谐波的滤过比大于50B.加装5次谐波滤过器，基波对5次谐波的滤过比大于10C.加装3次谐波滤过器，基波对3次谐波的滤过比大于506.闭锁式纵联保护跳闸的必要条件是(B)。A、正方向元件动作，反方向元件不动作，没有收到过闭锁信号；B、正方向元件动作，反方向元件不动作，收到闭锁信号而后信号又消失；C、正、反方向元件均动作，没有...
