第4章 隔离开关的控制和闭锁电路VIP免费

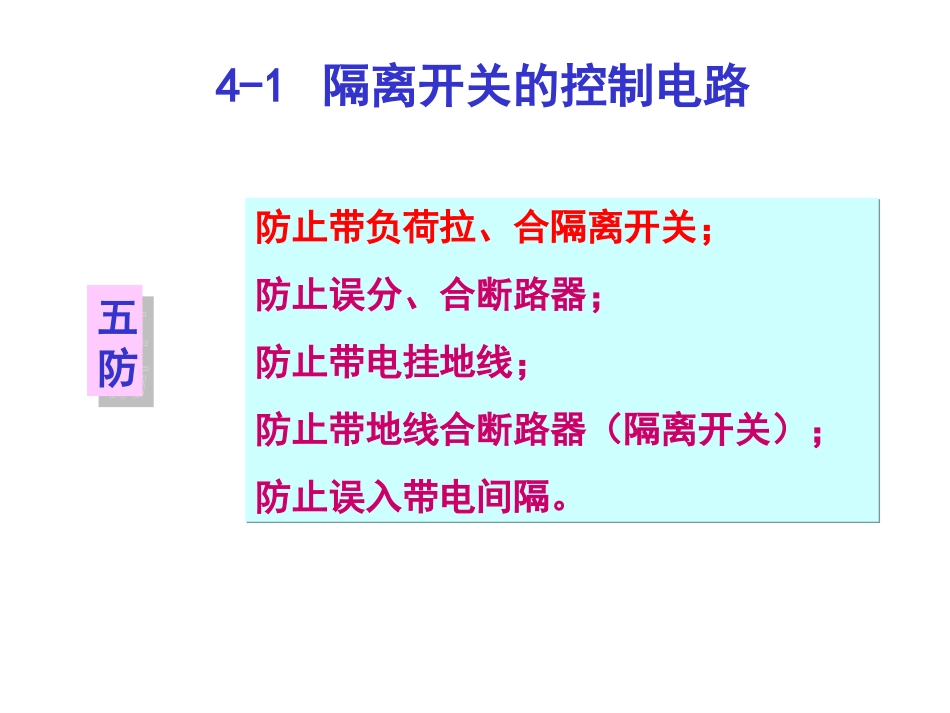

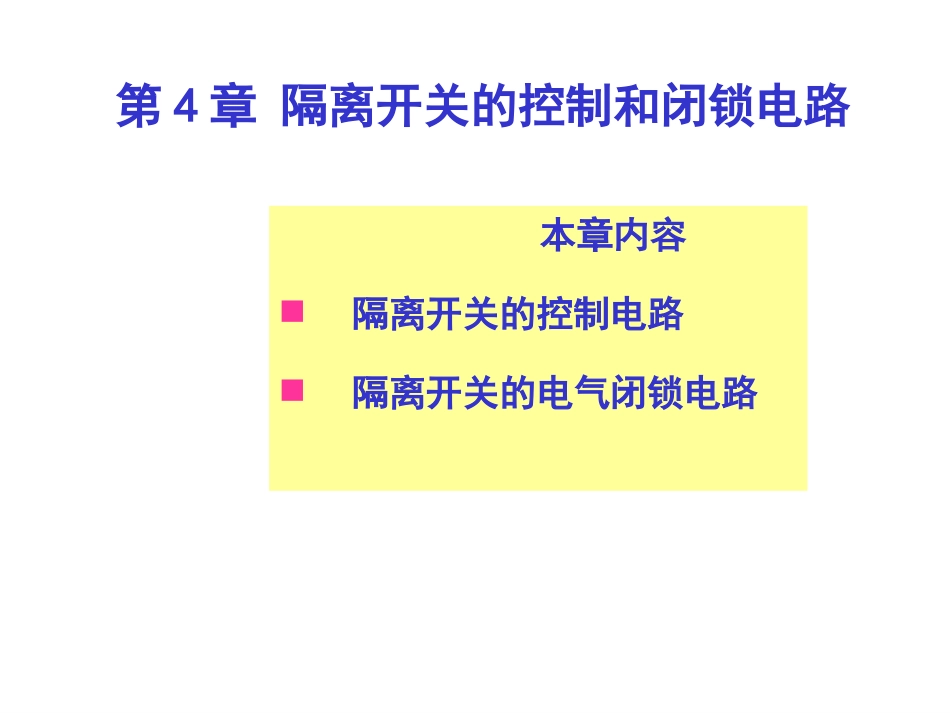

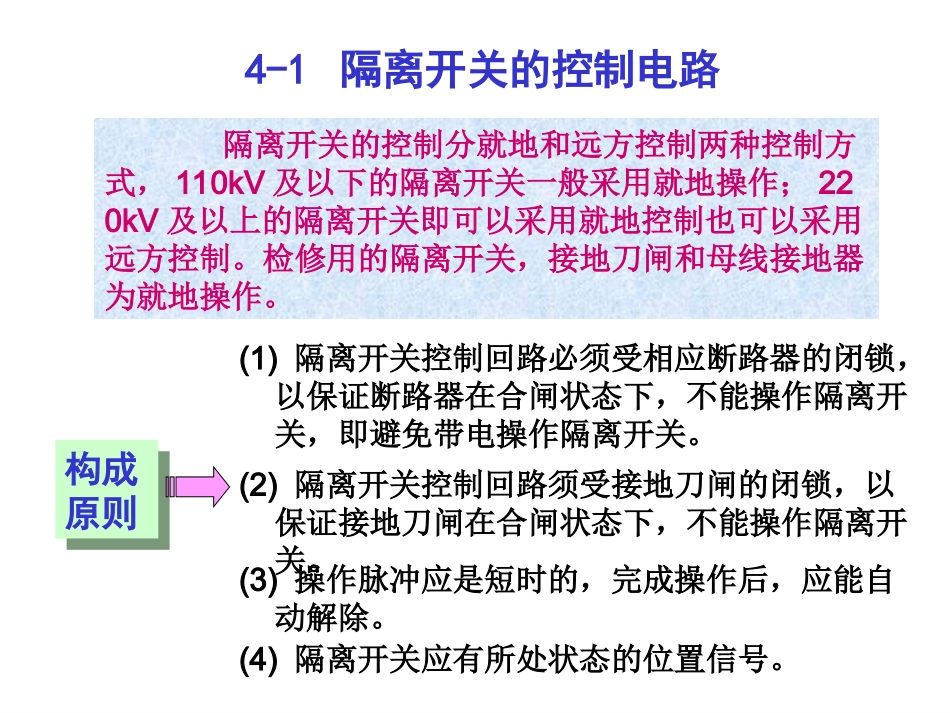

第4章隔离开关的控制和闭锁电路本章内容隔离开关的控制电路隔离开关的电气闭锁电路4-1隔离开关的控制电路五防五防防止带负荷拉、合隔离开关；防止误分、合断路器；防止带电挂地线；防止带地线合断路器（隔离开关）；防止误入带电间隔。防止带负荷拉、合隔离开关；防止误分、合断路器；防止带电挂地线；防止带地线合断路器（隔离开关）；防止误入带电间隔。4-1隔离开关的控制电路隔离开关的控制分就地和远方控制两种控制方式，110kV及以下的隔离开关一般采用就地操作；220kV及以上的隔离开关即可以采用就地控制也可以采用远方控制。检修用的隔离开关，接地刀闸和母线接地器为就地操作。构成原则构成原则(1)隔离开关控制回路必须受相应断路器的闭锁，以保证断路器在合闸状态下，不能操作隔离开关，即避免带电操作隔离开关。(2)隔离开关控制回路须受接地刀闸的闭锁，以保证接地刀闸在合闸状态下，不能操作隔离开关。(3)操作脉冲应是短时的，完成操作后，应能自动解除。(4)隔离开关应有所处状态的位置信号。4-1隔离开关的控制电路按操作机构气动操作控制电路电动操作控制电路电动液压操作控制电路气动操作隔离开关的控制电路合闸控制合闸条件合闸控制QF在跳闸位置;QSE在断开位置;QS在跳闸终端位置。按下合闸按钮合闸线圈YC带电，隔离开关进行合闸，并通过YC常开触点自保持，使隔离开关合闸到位。合闸后，S2断开，切除合闸脉冲，S1合上。气动操作隔离开关的控制电路跳闸控制跳闸条件跳闸控制按下跳闸按钮QF在跳闸位置;QSE在断开位置;QS在合闸终端位置。跳闸线圈YT带电，隔离开关进行跳闸，并通过YT常开触点自保持，使隔离开关跳闸到位。跳闸后，S1断开，切除跳闸脉冲，S2合上。电动操作隔离开关的控制电路电路组成电动机M合闸接触器KM1跳闸接触器KM2热继电器K紧急解除按钮SB电动操作隔离开关的控制电路合闸控制合闸条件合闸控制QF在跳闸位置;QSE在断开位置;QS在跳闸终端位置；无跳闸操作。按下合闸按钮启动合闸接触器KM1，使M正向转动，进行合闸，并通过KM1的常开触点自保持，使隔离开关合闸到位。合闸后，S2断开，S1合上，KM1失电返回，M停转。电动操作隔离开关的控制电路跳闸控制自行分析与合闸控制过程类似热继电器的作用？电动液压操作隔离开关的控制电路通过对电动机的正反转实现对隔离开关的合、跳控制基本控制原理与电动操作类似4-2隔离开关的电气闭锁电路问题避免带负载拉、合隔离开关，控制回路需串入相应断路器的辅助常闭触点外，还需装设专门的闭锁装置。闭锁装置闭锁装置机械闭锁：6-10kV配电装置采用机械闭锁：6-10kV配电装置采用电气闭锁：35kV及以上电压电压等级采用电气闭锁：35kV及以上电压电压等级采用4-2隔离开关的电气闭锁电路隔离开关闭锁内容（1）各主电路隔离开关的操作闭锁。闭锁的目的是防止带负荷拉（合）隔离开关和防止带接地点合隔离开关。（2）各接地刀闸的操作闭锁。闭锁的目的是防止在带电的情况下，合接地刀闸。（3）各母线接地器的操作闭锁。闭锁的目的是防止在母线带电的情况下，合母线接地器。主刀闸、接地刀闸、母线接地器的操作闭锁条件，主要取决于它所在回路的电气接线。4-2隔离开关的电气闭锁电路电气闭锁装置电磁锁结构电锁电钥匙锁芯弹簧插座插头线圈电磁铁钥匙环操作手柄隔离开关断路器电磁锁闭锁工作原理（1）无跳、合闸操作时锁住操作机构的转动部分，使操作手柄不能转动（2）需断开隔离开关时A.必须QF已断开B.将电钥匙插入锁内C.利用手柄断开隔离开关D.取出电钥匙（3）需合隔离开关时自行分析结论隔离开关只有在断路器处于跳闸位置，且插入电钥匙后才能操作。加上直流操作电源在电磁力作用下，锁芯被吸出操作手柄电气闭锁电路隔离开关的电气闭锁电路与主电路接线方式有关单母线隔离开关闭锁电路双母线隔离开关闭锁电路双母线带旁路母线隔离开关闭锁电路单母线分段隔离开关闭锁电路3/2断路器接线中隔离开关闭锁电路电气闭锁电路单母线隔离开关闭锁电路组成部分YA1，YA2：电磁锁开关QF：断路器QS1，QS2：隔离开关闭锁条件QF断开YA1或YA2接通：插入电钥匙具备以上条件方可操作隔离开关具备以上条件方可操作隔离开关双母线隔离...
