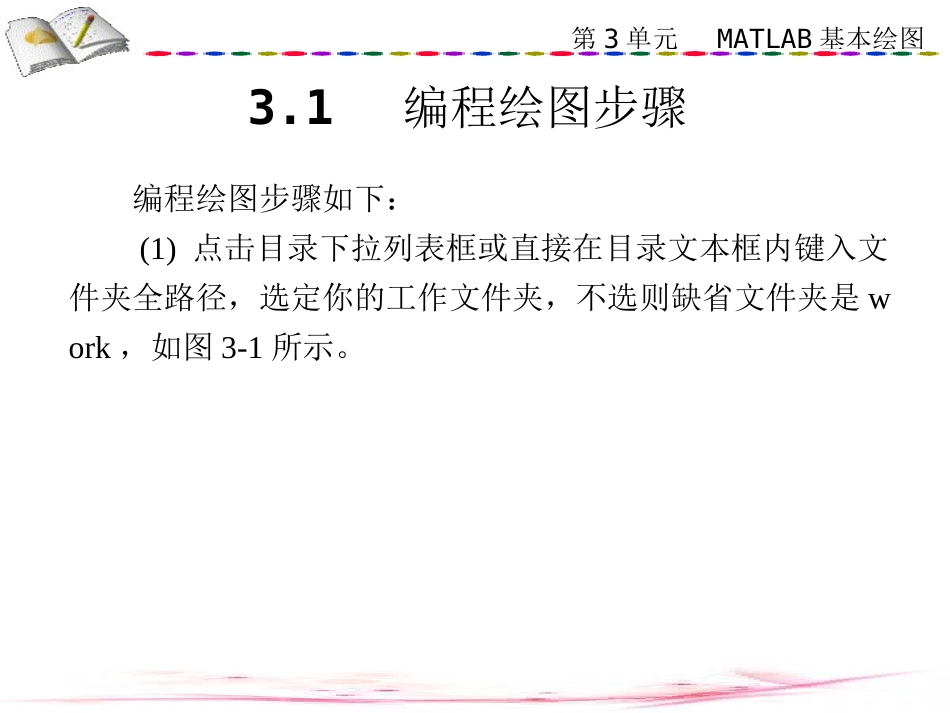

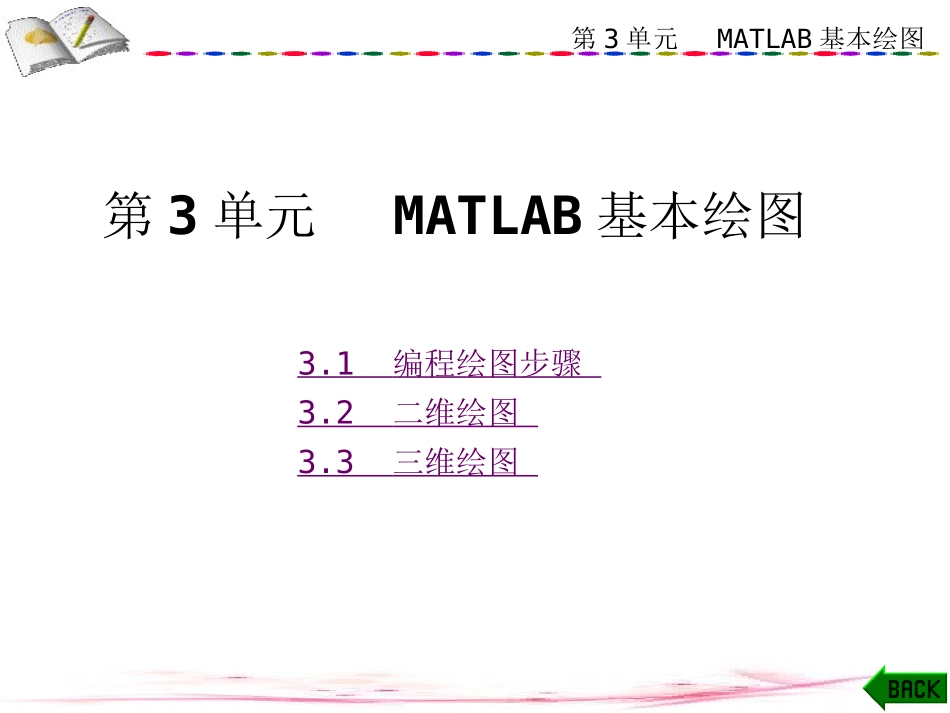

第3单元MATLAB基本绘图3.1编程绘图步骤3.2二维绘图3.3三维绘图第3单元MATLAB基本绘图第3单元MATLAB基本绘图编程绘图步骤如下:(1)点击目录下拉列表框或直接在目录文本框内键入文件夹全路径,选定你的工作文件夹,不选则缺省文件夹是work,如图3-1所示。3.1编程绘图步骤第3单元MATLAB基本绘图图3-1选定自己的工作文件夹第3单元MATLAB基本绘图(2)点击工具条上的New按钮或执行File_New_M-file菜单命令,启动(打开)Editor窗口,如图3-2所示。图3-2点击File菜单上的New_M-File命令第3单元MATLAB基本绘图(3)在Editor窗口输入用户的绘图程序,如图3-3所示。图3-3在Editor窗口编程第3单元MATLAB基本绘图(4)点击Editor窗口的Save按钮或执行File_Save菜单命令,为程序命名并存盘(如myplot01.m),如图3-4所示。图3-4给程序命名并存盘第3单元MATLAB基本绘图(5)激活CommandWindow窗口,在命令编辑区键入所存程序的文件名(如键入myplot01,不含扩展名),回车执行并观察程序运行结果,如图3-5所示。图3-5在CommandWindow键入程序名并回车第3单元MATLAB基本绘图(6)绘图程序运行时自动打开Figure窗口并显示绘图程序的执行结果,如图3-6所示。图3-6Figure窗口被打开并显示绘图程序的执行结果第3单元MATLAB基本绘图(7)在CommandWindow中直接输入程序的各个语句,回车执行并观察运行结果。与Editor窗口编程的操作方式比较。第3单元MATLAB基本绘图3.2.1用plot函数绘制散点图、点线图、曲线图和多重点线图(1)plot(x,y)函数以x为横坐标、以y为纵坐标描点绘散点图。设置连线的线型和颜色、点标记的类型和尺寸的程序如下:3.2二维绘图第3单元MATLAB基本绘图clc;closeall;clearall;x=-pi:pi/10:3*pi;y1=cos(x);plot(x,y1,'*k','MarkerSize',10);%绘散点图%plot(x,y1,'-*k','LineWidth',1.0,'MarkerSize',10);%绘点线图axis([-pi3*pi+1-11]);boxoff;set(gca,'LineWidth',1,'FontSize',16,'FontName','Times');xlabel('x','FontSize',16,'FontName','Times');ylabel('cos(x)','FontSize',16,'FontName','Times');legend('cos(x)');title('[-\pi~3\pi]上余弦响应散点图');%title('[-\pi~3\pi]上余弦响应点线图');第3单元MATLAB基本绘图plot(x,y1,'*k','MarkerSize',10)的输出:点标记为类型*、尺寸10。如图3-7所示。图3-7散点图第3单元MATLAB基本绘图(2)plot(x,y1,'-*k','LineWidth',1.0,'MarkerSize',10)的输出:点标记为类型*、尺寸10,连线类型为实线“—”、黑色k。如图3-8所示。图3-8点线图第3单元MATLAB基本绘图(3)用plot(x,y)函数绘曲线图的程序:缩小x向量的间隔,以x为横坐标y为纵坐标绘点,设置连线的线型“—”和颜色k,不设点标记。程序如下:clc;closeall;clearall;x=-pi:pi/100:3*pi;y=cos(x);plot(x,y,‘-k’,‘LineWidth’,1.0,‘MarkerSize’,10);axis([-pi3*pi+1-11]);boxoff;set(gca,‘LineWidth’,1,‘FontSize’,16,‘FontName’,‘Times’);xlabel(‘x’,‘FontSize’,16,‘FontName’,‘Times’);ylabel(‘cos(x)’,‘FontSize’,16,‘FontName’,‘Times’);legend(‘cos(x)’);title(‘[-\pi~3\pi]上余弦响应曲线图’);程序输出的曲线图,如图3-9所示。第3单元MATLAB基本绘图图3-9曲线图第3单元MATLAB基本绘图(4)plot函数绘带标记“+”的曲线图。程序如下:clc;closeall;clearall;x1=-pi:pi/100:3*pi;y1=cos(x1);x2=-pi:pi/10:3*pi;y2=cos(x2);plot(x1,y1,'-k','LineWidth',2,'MarkerSize',10);text(x2,y2,'+','FontSize',16);axis([-pi3*pi+1-11]);boxoff;set(gca,'LineWidth',1,'FontSize',16,'FontName','Times');xlabel('x','FontSize',16,'FontName','Times');ylabel('cos(x)','FontSize',16,'FontName','Times');legend('cos(x)');title('[-\pi~3\pi]上余弦响应带标记曲线图');程序输出的带标记曲线图,如图3-10所示。第3单元MATLAB基本绘图图3-10带标记“+”的曲线图第3单元MATLAB基本绘图(5)plot(x1,y1,’-*k’,x2,y2,’-ob’,…)函数以(x1,y1)、(x2,y2),…绘多重点线图。程序如下:clc;closeall;clearall;x=[32.0921.5481.44652.4241.9421.91272.7762.3382.23893.052.6922.66...
