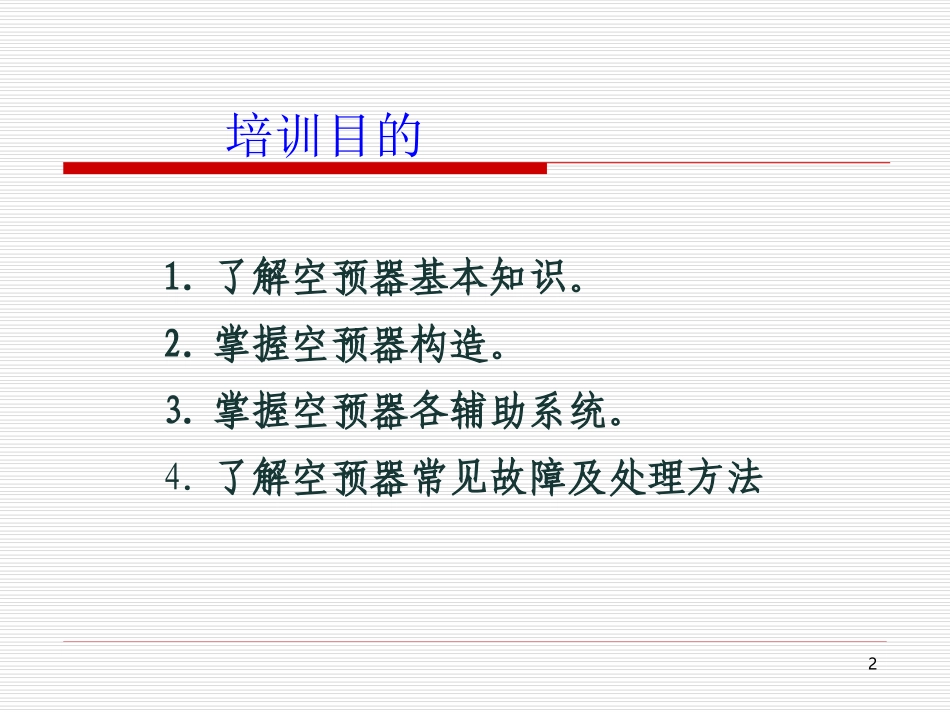

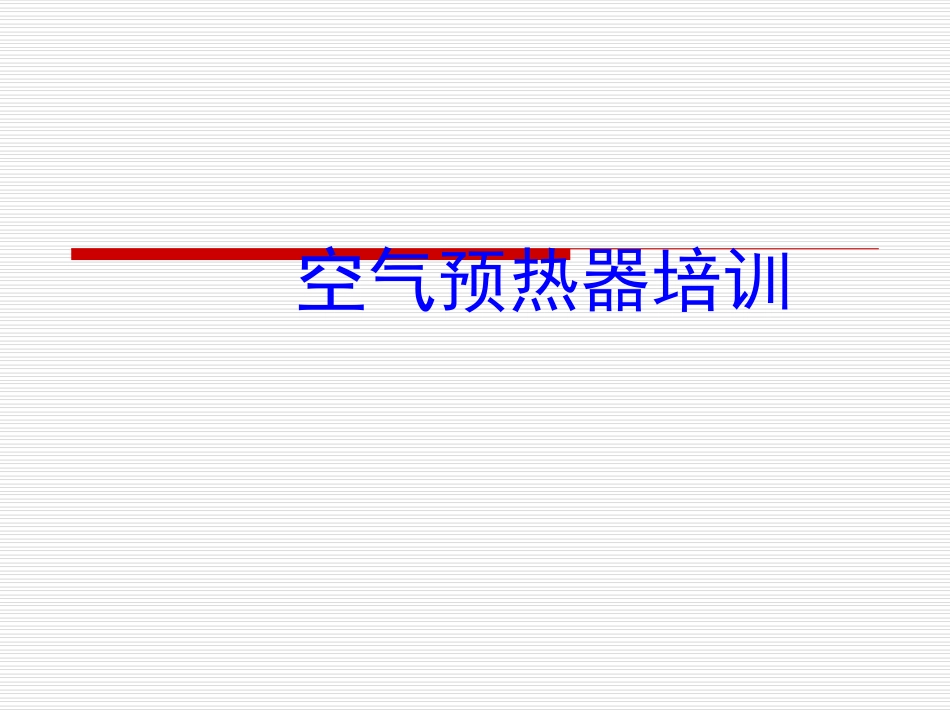

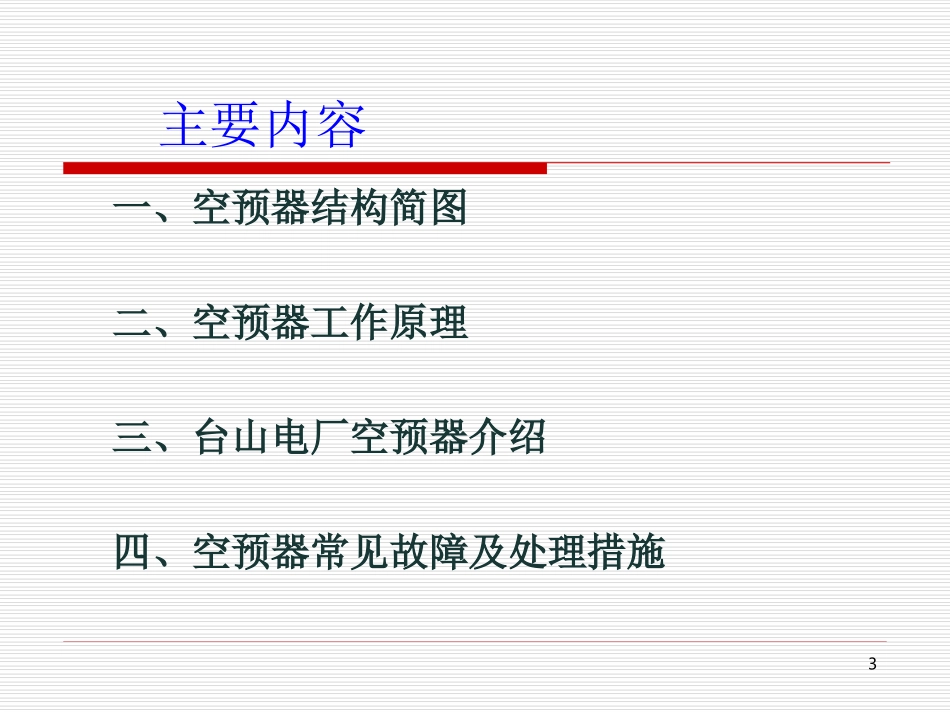

空气预热器培训2培训目的1.了解空预器基本知识。2.掌握空预器构造。3.掌握空预器各辅助系统。4.了解空预器常见故障及处理方法3主要内容一、空预器结构简图二、空预器工作原理三、台山电厂空预器介绍四、空预器常见故障及处理措施4一、空预器结构简图5二、空预器工作原理工作原理：从锅炉尾部烟气中吸收热量，通过连续转动特殊加工的金属薄板传热元件，将热量传递给进来的冷空气，转子转动一圈就完成了一次热交换循环。6空预器基本知识空预器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置。由于它工作在烟气温度最低的区域，回收烟气热量，降低了排烟温度，因而提高了锅炉效率。同时由于燃烧空气温度的提高，有利于燃料的着火和燃烧，减少燃料不完全燃烧损失。空预器按传热方式可分为两大类，即导热式和回转式（或称再生式）。前者为管式预热器，烟气和空气各自有自身的通路；后者为烟气和空气交替流过受热面进行热交换。因该种预热器是美国容克发明，故又称容克式。7回转式空预器结构紧凑、体积小、金属耗量较少，故在大容量锅炉上广泛采用。但回转式空预器结构较复杂，制造工艺要求高，另外由于流通截面较窄，稍有积灰将使其阻力大为增加。回转式空预器又分为两种不同的设计形式，一种受热面转动，另一种是风罩转动。目前国内600MW机组锅炉多数采用受热面转动的三分仓回转式空预器。三分仓是指空预器有三部分流通截面，即烟气、一次风、二次风。气体点是将低压头、大流量的二次风与高压头、小流量的一次风分别加热，有利于经济性的提高。8空预器简图烟气入口二次风出口一次风出口9三、台山电厂空预器介绍三、台山电厂空预器介绍台山电厂1、2号锅炉各装有两台上海锅炉厂生产的容克式三分仓空气预热器，型号为：2-32Ⅵ（50°）-1931M2—安装数量32—产品系列型号，表示空预器直径大小的代号VI—烟气流向下，立式50°—一次风仓角度1931—受热面高度，mm10空气预热器主要由转子、蓄热元件、壳体、梁、扇形板、烟风道、密封装置、传动装置、轴承、润滑系统、红外线检测系统、吹灰和清洗装置等部分组成。空气预热器的圆筒形外壳和烟风道均不能转动，内部的圆筒形转子是转动的。一、二次风仓分隔布置，一次风仓角度为50°，二次风仓角度为130°，烟气仓角度为180°。1、转子。转子是装载传热元件（波纹板）并可旋转的圆筒形部件，为减轻重量，便于运输及有利于提高制造、安装的工艺质量，转子采用组合式结构，它主要由空心转轴、18个独立的扇形模块框架（或称模数仓格）及传热元件（大量波纹板构成）等所组成。传热元件为篮子框架结构，便于检修和调换。112、传动装置。传动装置是提供转子转动动力的组件，空预器的传动装置主要是由主电机（主驱动设备）、辅助气动马达、液力偶合器、超越离合器、减速机、传动齿轮、围带和支架等组成。主电机经液力偶合器传动减速机，后依靠减速机输出端的齿轮和转子外周下部的围带上的销柱啮合面驱使转子转动。主电机主要是在空预器正常运行时使用，辅助气动马达的作用是在主电机故障（或失去电源）时维持空预器转子继续缓慢运转，以免转子停转而因受热不均产生严重变形以及其它不良后果。此外，在安装、清洗、检修期间盘车，也可利用辅助气动马达。启动时，一定要先启动辅助气动马达，然后再启动主电机并同时关闭气动马达。123、密封装置。对于回转式空预器，漏风是个很重要的问题。这是因为空预器产生漏风会直接影响锅炉机组的安全经济运行，漏风不仅会使送、一次风机的电耗增加，而且严重时还将使锅炉的出力被迫降低和加剧空预器的低温腐蚀，以及由此引起的其它不良后果。造成空预器漏风的情况有两种：间隙漏风和携带漏风。空预器是转动机械，其转动的转子和静止的机壳之间总是存在一定的间隙，由于空预器内的空气区呈正压，而烟气区为负压，空气区和烟气区之间存在压差，导致一部分空气通过空气区与烟气区的交界处的间隙漏到烟气中去，这种经动静之间间隙的漏风称为间隙漏风。13当空预器工作时，随着转子不断旋转，不可避免的要将存在转子容积中的空气携带到烟气中去，同时也有一部分烟气随转子转动而被带入空气区，这种被旋转的转子...
