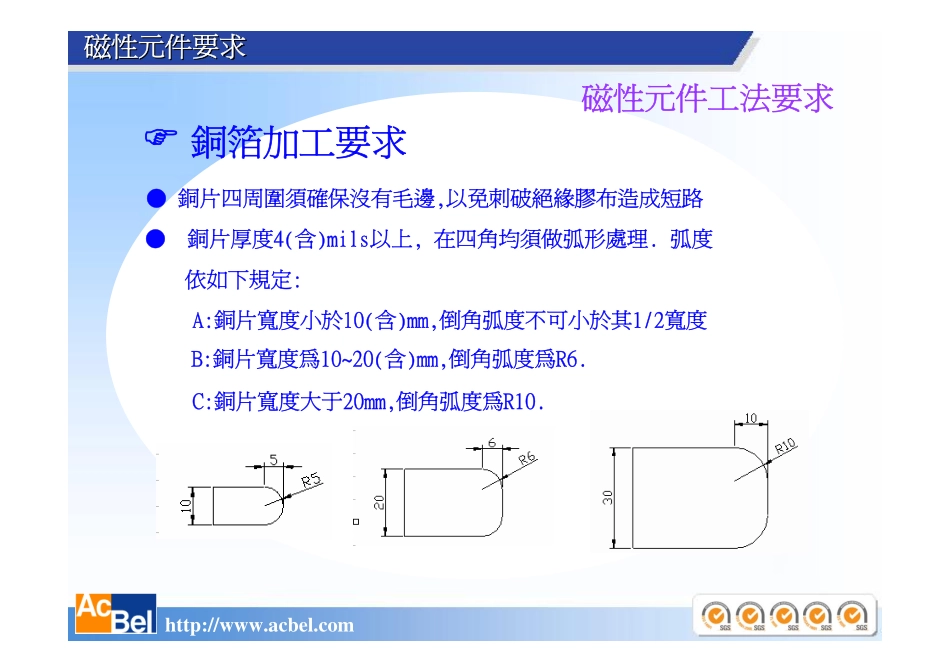

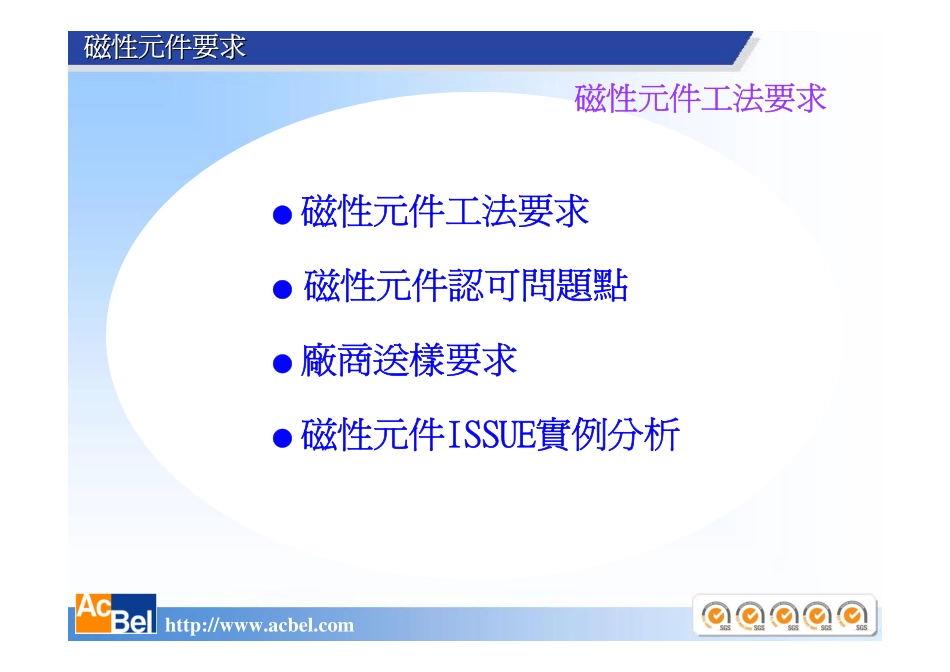

2009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求磁性元件要求零件工程:楊海榮2006June102009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求●磁性元件工法要求●磁性元件認可問題點磁性元件工法要求●廠商送樣要求●磁性元件ISSUE實例分析2009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求磁性元件工法要求●銅片四周圍須確保沒有毛邊,以免刺破絕緣膠布造成短路�銅箔加工要求●銅片厚度4(含)mils以上,在四角均須做弧形處理.弧度依如下規定:A:銅片寬度小於10(含)mm,倒角弧度不可小於其1/2寬度B:銅片寬度為10~20(含)mm,倒角弧度為R6.C:銅片寬度大于20mm,倒角弧度為R10.2009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求●銅片厚度10(不含)mils以下,其絕緣膠布貼3M#1350F-1.磁性元件工法要求銅片厚度10(含)mils以上,其絕緣膠布貼3M#1350F-2.A:無引出線之外圍Shieldingfoil加工步驟Step:1Step:2Step:4Step:3Step:52009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求磁性元件工法要求B:含引出線之Shieldingfoil加工步驟2009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求●銅片絕緣膠布需反包,反包要求如下:磁性元件工法要求A:兩邊反包的寬度需相等,寬度至少須3mm.小於兩邊反包之寬度C:銅片反包膠布有破損時可在破損處再貼膠布,膠布大小須超過破損周圍至少3mm,層數與SCD規定層數一致.B:兩端反包膠布貼銅片端長度至少5mm,超出銅片之長度不可B:引出線為Φ1.0以上時可視具体情況予以敲扁,再焊錫.C:多根引出線並焊時,線與線之間不可有空隙A:引出線不可用鍍錫線●銅片之引出線要求2009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求D:銅線剪切平直,吃錫光滑.預焊長度相同.磁性元件工法要求長度相等吃錫長度5-8mm●銅片與其引出線之焊點長度要求A:引出線是漆包線2009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求磁性元件工法要求B:銅片引出線也是銅片:焊錫長度須與銅片寬度相同;兩COPPER重疊面必須100%沾滿錫C:銅片焊錫處須光滑;不可有冷焊、銳角;正反面不得有錫珠、錫渣或其它異物●貼焊點膠佈要求溢出錫2.0mmMAXFoil反包Tape貼焊點TapeCopperfoilProfilTubeWire2009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求磁性元件工法要求�套管工法要求●套管加工工法●穿套管工法A:套管不可刮傷和破損C:切斷面須整齊,端面傾斜度為90°±10°A:有樑牆時,套管須伸入檔牆,長度至少須超出檔牆1.0mmB:若纏線是纏在立式BOBBIN之垂直PIN上,套管最長達BOBBIN凹槽邊緣,最短須達2/3凹槽長度C:若纏線是纏在臥式BOBBIN之垂直PIN上,套管須達到PIN的邊緣B:長度相同且符合規格要求D:一個凹槽內同時有多條漆包線時,套管的長度要達到PIN的邊緣以防沾錫時短路E:若纏線是纏在水平PIN上,套管最短須達BOBBIN邊緣F:出入線及套管須入槽;如不能完全入槽,以不影響父階組裝為原則2009/10/29AACBELCBELPPOLYTECHOLYTECHIINCNC..20062006年年55月供應商大會月供應商大會康舒電子/零件工程http://www.acbel.com磁性元件要求磁性元件要求磁性元件工法要求A:繞線前先貼一層TAPE,繞線不滿一層時,須均勻疏...
