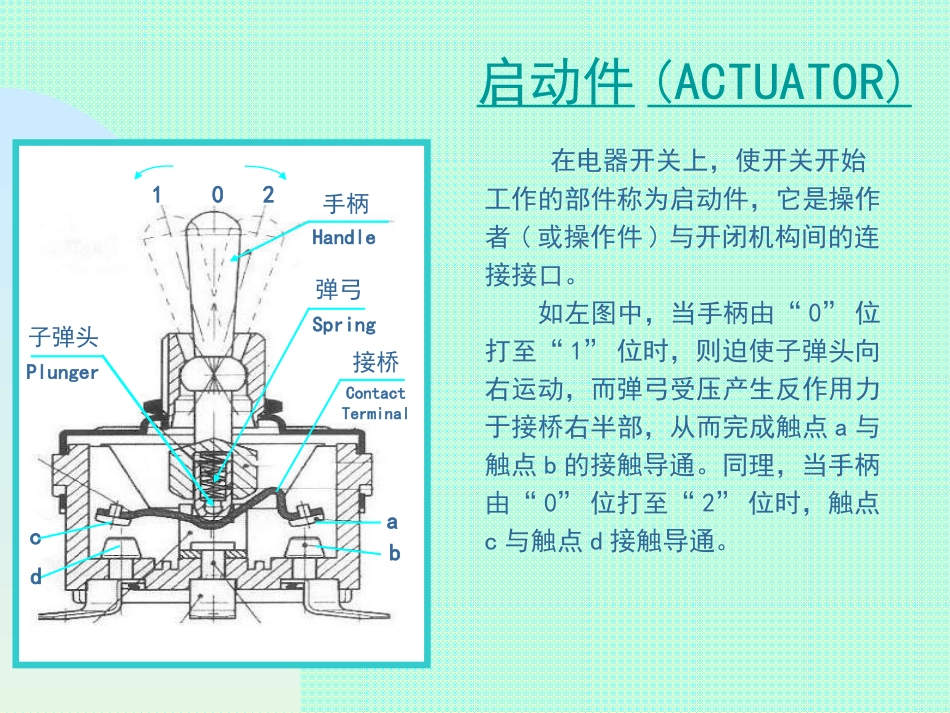

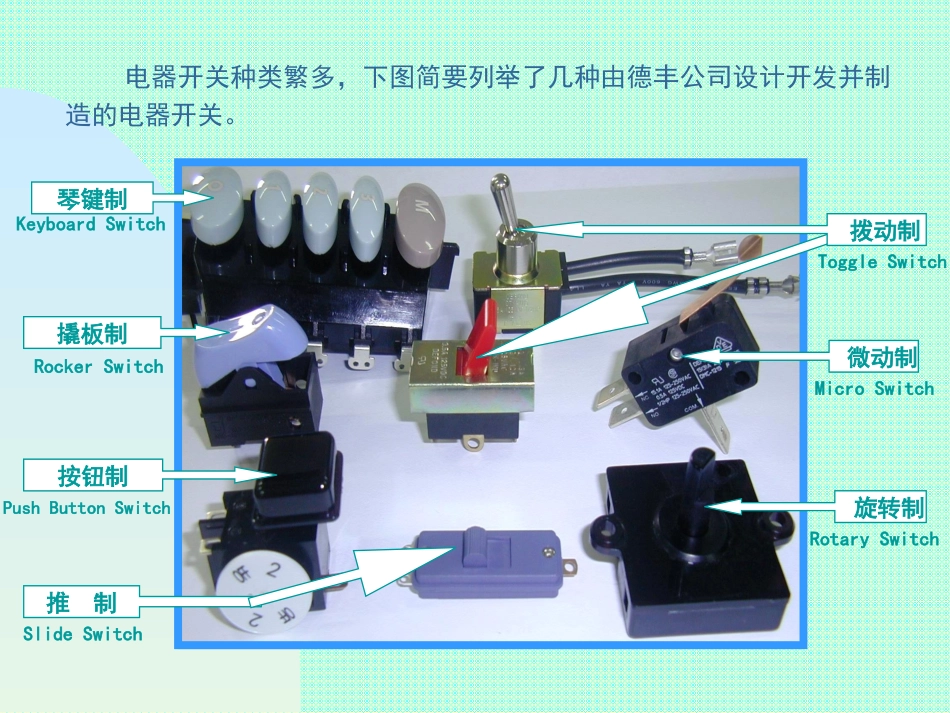

电器开关专业术语电器开关专业术语Sep.062002Sep.062002电器开关种类繁多，下图简要列举了几种由德丰公司设计开发并制造的电器开关。撬板制琴键制KeyboardSwitchRockerSwitch按钮制PushButtonSwitch推制SlideSwitchMicroSwitchRotarySwitchToggleSwitch微动制旋转制拨动制在电器开关上，使开关开始工作的部件称为启动件，它是操作者(或操作件)与开闭机构间的连接接口。如左图中，当手柄由“0”位打至“1”位时，则迫使子弹头向右运动，而弹弓受压产生反作用力于接桥右半部，从而完成触点a与触点b的接触导通。同理，当手柄由“0”位打至“2”位时，触点c与触点d接触导通。启动件(ACTUATOR)弹弓102子弹头接桥dcab手柄HandleSpringContactTerminalPlunger按钮手柄弹片操作柄启动件是每个电器开关均具有的基本部件之一，如下图中的按钮、手柄、弹片及操作柄均属启动件。PushButtonsHandleLeverActuator在开关里，电路的接口点称为触头(或触点)。一对触头中又可分为动触头和静触头(如下图)。触头(CONTACT)动触头静触头MovableContactStationaryContact触头材料有很多种，如右图德丰产品中，CRD使用镀银触头，CSD使用纯银触头，而DYA的静触头为铜触头。另外，根据不同的要求，有时还选用黄金、白金、钯、铱、镍等金属作为接触材料。综合多方面因素考虑，银被认为是目前最理想的接触材料之一，因此我们所见的很多触头均是纯银或镀银的。但在H2S存在的潮湿空气中，银又很容易被腐蚀，所以在这种环境中只能采用昂贵的金来作触头材料。如果在开关使用的环境中会有松香或油漆亦或是油脂喷射至开关触头，则会导致接触不良或者根本无法导通，这个问题需要通过使用封闭式开关来解决。DYACSDCRD1212121-动触头2-静触头在电路中负载是吸收电能的装置，它将电能转换成我们所需的其它形式能量。如电灯、电动机、电热器等分别将电能转换成光能、机械能和热能。在图1中的简单电路上，电灯L、电动机M及电阻R，我们均称之为负载。负载又可分为电阻负载(ResistiveLoad)和电感负载(InductiveLoad)两类。电阻负载在工作中将电能转换成光能、热能等，线路一旦断开，电流将随之消失。而电感负载在电路断开的一瞬仍有电负载(LOAD)图1能贮存在磁力区，当开关断开时，在开关触点上的电源电压比已开路时的高。因此，电感电路比电阻电路更容易在开路时由于还有能量存在而产生电弧。在开关的标称值上会注明负载类型，如图2、3，标称值后注明NON-IND.或N.I.，表示此种标称值仅适用于电阻负载，亦即无感负载；而标称值后未注明时(图4)，则表明此标称值对无感负载及有感负载均可使用。图4图3图2电流是电荷作规则定向运动的一种物理现象。通常在金属内部的电流是自由电子在电场力作用下运动所形成的，其大小用电流强度“I”来表示，单位为安培(A)。电流又分为直流电(DC)和交流电(AC)两种。直流电指方向一定且大小不变的电流，如干电池、直流发电机供电(图1a)便会形成不同量度之直流电。交流电是方向和大小均随时间变化电流(CURRENT:AC/DC)图1图2电，大多是交流电(图1b)。在电路中，当开关闭合时，如果通过开关的电流超过额定值，则会导致触头过热而老化损坏。每一种电器开关上都必须标明电流类型及额定值，如(图2)之标称值，表示该开关只能在不超过15A/125VAC交流电或10A/250VAC交流电下正常使用。的电流，工农业所用的动力电和照明5A5A-5A(+)(+)(-)(-)Break有时又被用作描述一只开关的断口数，即是开关在控制一个电路时，所使用触头的对数被称为断口数。如图a，开关使用一对触头控制一个电路，则称之为单断口开关，即是SB(single-break)。而图b中开关使用两对触头控制一个电路，因而称之为双断口开关，即是DB(double-break)。使用双断口开关时，触头接触总面积变大，因而散热更快，相应延长了开关的使用寿命。接通(MAKE)/断开(BREAK)在一个完整的电路中，当开关触头闭合时，电路处于通路状态，电流流过负载使负载开始工作。而当开关触头分开时，电路处于开路状态，电流被中断而负载亦停止工作。这便是开关的功能，称为通断功能，而开关执行其功能的这种方式便称为“接通”(MAKE)电路或“断开”(BREAK)电路。(a)2对触头(b...
