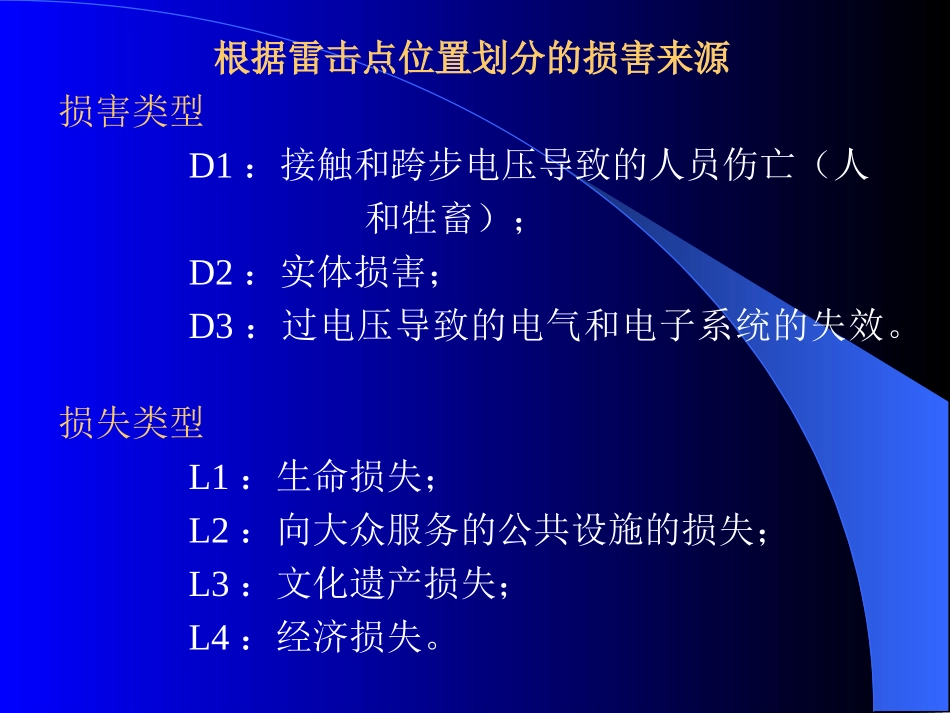

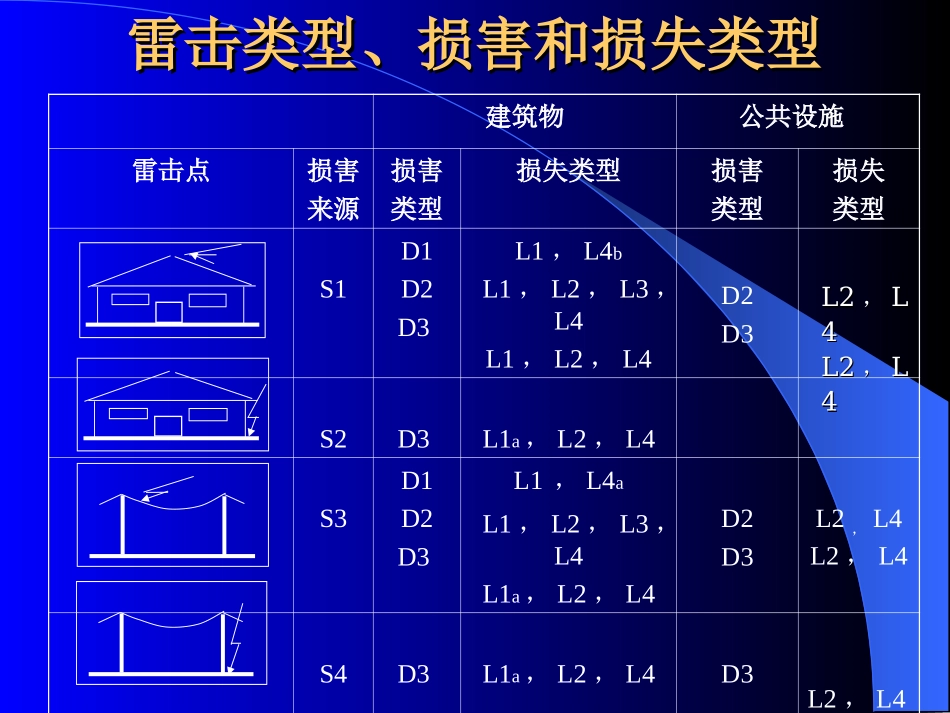

浪涌保护器（浪涌保护器（SPDSPD））选择和使用规范选择和使用规范向石IEC/TC81/WG3中国专家E—mial:xiangdeboo@163.com雷击类型、损害和损失类型雷击类型、损害和损失类型建筑物公共设施雷击点损害来源损害类型损失类型损害类型损失类型S1D1D2D3L1，L4bL1，L2，L3，L4L1，L2，L4D2D3S2D3L1a，L2，L4S3D1D2D3L1，L4aL1，L2，L3，L4L1a，L2，L4D2D3L2，L4L2，L4S4D3L1a，L2，L4D3L2，L4L2L2，，LL44L2L2，，LL44根据雷击点位置划分的损害来源损害类型D1：接触和跨步电压导致的人员伤亡（人和牲畜）；D2：实体损害；D3：过电压导致的电气和电子系统的失效。损失类型L1：生命损失；L2：向大众服务的公共设施的损失；L3：文化遗产损失；L4：经济损失。雷电防护系统外部防雷接闪器引下线接地装置内部防雷等电位连接防闪络措施电涌保护器屏蔽（法拉弟笼）综合防雷系统综合防雷系统相关标准相关标准GB50174-2008电子信息系统机房设计规范GB50057-200X建筑物防雷设计规范GB/T21714.4-2008雷电防护第4部分：建筑物内电气和电子系统GB16895.22-2004建筑物电气装置第534节：SPDGB/T18802.12-2006低压配电系统的SPD第12部分：选择和使用原则QT/T10.3-2007SPD第3部分：在电子系统信号网络中的选择和使用原则在建筑物人口处的等电位连接在建筑物人口处的等电位连接GasGasZTankPipeCathodicallyProtectedFoundationEarthElectrodeLightningProtectionEquipotentialBondingEBBEBBExternalLightningProtectionPSCZWater组成组成SPDSPD的元件的元件Components/元器件ArcChoppingsparkgapArcChopping火花隙gas-filledsurgearrester充气放电器VDR压敏电阻suppressordiode抑制二极管TT019CN18.11.98SPDSPD元件标准元件标准GB/T18802.311-2007气体放电管GDTGB/T18802.321-2007雪崩二极管ABDGB/T18802.311-2007压敏电阻MOVGB/T18802.311-2007晶闸管TSS放电间隙Spark-gapSGSPDSPD定义定义电涌保护器——目的在于限制瞬态过电压和分走电涌电流的器件，它至少含有一非线性元件。电源SPD——连接到低压配电系统的SPD。电信SPD——连接到电信和信号网络的SPD。适用电压：直流1500V交流1000V（r·m·s）（50Hz）低压配电系统用低压配电系统用SPDSPD分类分类T1（I级分类试验）用标称放电电流In、1.2/50μs冲击电压和10/350μs冲击电流Iimp做的试验，对应为电压开关型SPDT2（Ⅱ级分类试验）用标称放电电流In、1.2/50μs冲击电压和8/20μs最大放电电流Imax做的试验，对应为限压型SPD。T3（Ⅲ级分类试验）用混合波（1.2/50μs和8/20μs）做的试验，对应为组合型SPD。电信信号网络用电信信号网络用SPDSPD分类分类分类小类别开路电压短路电流非常低的上升速率ACA1≥1kV0.1～100kV/s10A0.1～2A/μs≥1000μs（持续时间）A2由交流负载试验的规定决定低上升速率B11kV(10/1000)100A(10/1000)B21kV至4kV(10/700）25至100A（5/300）B3≥1kV(100V/μs）10至100A(10/1000)快上升速率C10.5至1kV(1.2/50）0.25至1kA（8/20）C22至10kV(1.2/50）1至5kA(8/20）C3≥1kV(1kV/μs）10至100A(10/1000)高能量D1≥1kV0.5至2.5kA(10/350)D2≥1kV0.6至2kA(10/250)建筑物防雷设计规范建筑物防雷设计规范第6.4.4条SPD必须能承受预期通过它们的雷电流，并应符合以下两个附加要求：通过电涌时的最大钳压，有能力熄灭在雷电流通过后产生的工频续流。使用安装使用安装SPDSPD的三项基本要求的三项基本要求★安装SPD之后，在无电涌发生时，SPD不应对电气（电子）系统正常运行产生影响。★安装SPD之后，在有电涌发生的情况下，SPD能承受预期通过的雷电流而不损坏，并能箝制电涌电压和分走电涌电流★在电涌电流通过后，SPD应迅速恢复高阻状态，切断工频续流。Uc——最大持续运行电压可以持续加在SPD上而不导致SPD动作的最大交流电压（r·m·s）或直流电压为SPD的动作阈值，也是SPD的额定电压值。GB50057-94（2000年版）规定GB50057给定值与IEC给出的系数值相比偏大，原因是考虑我国供电系统的电压偏差较大，适当增加了系数值，给定值为：TT系统中SPD安装在剩余电流保护器的负荷侧Uc≥1.55UoSPD安装在剩余电流保护器的电源侧Uc≥1.15UoTN系统中Uc≥1.15U...
