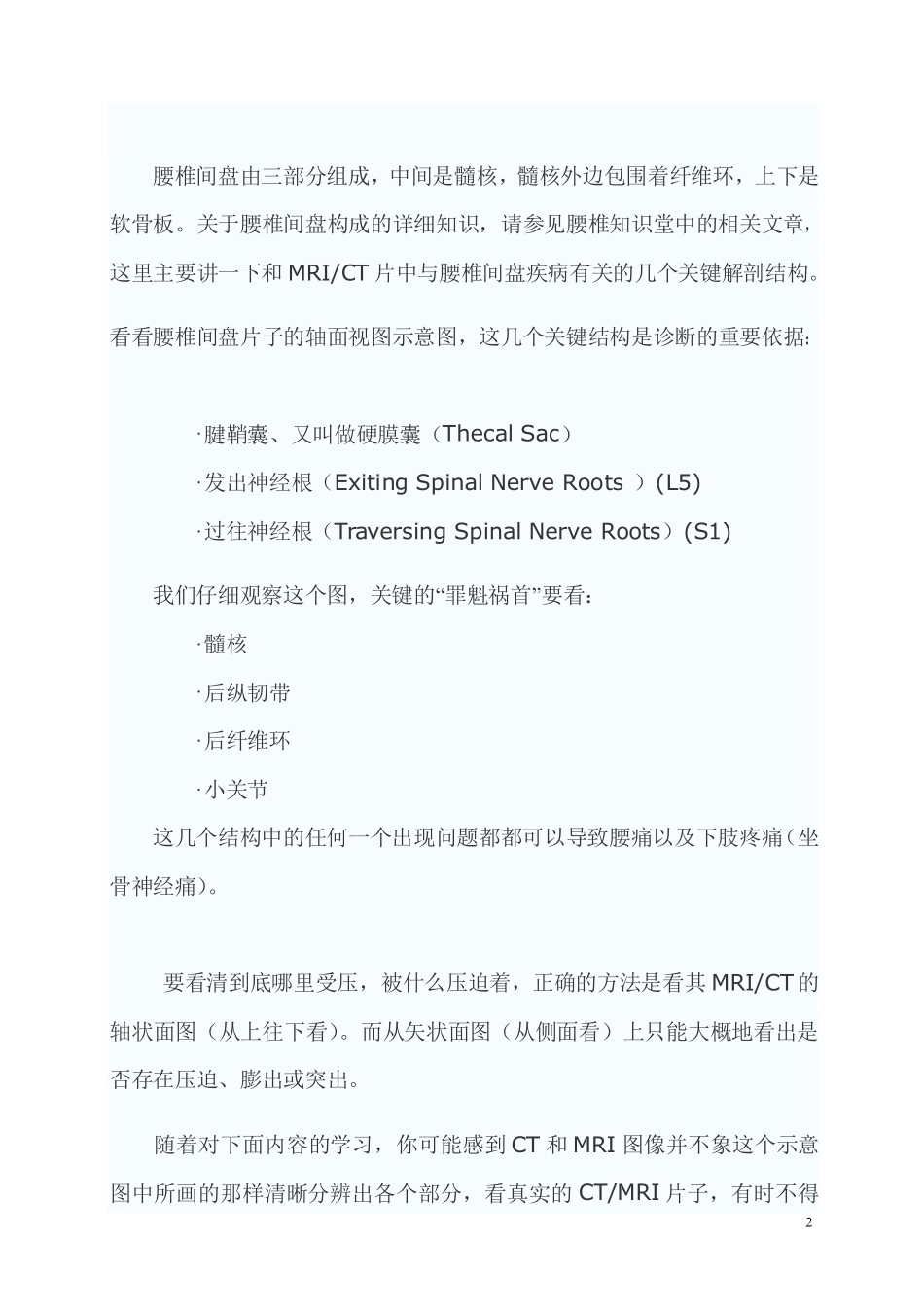

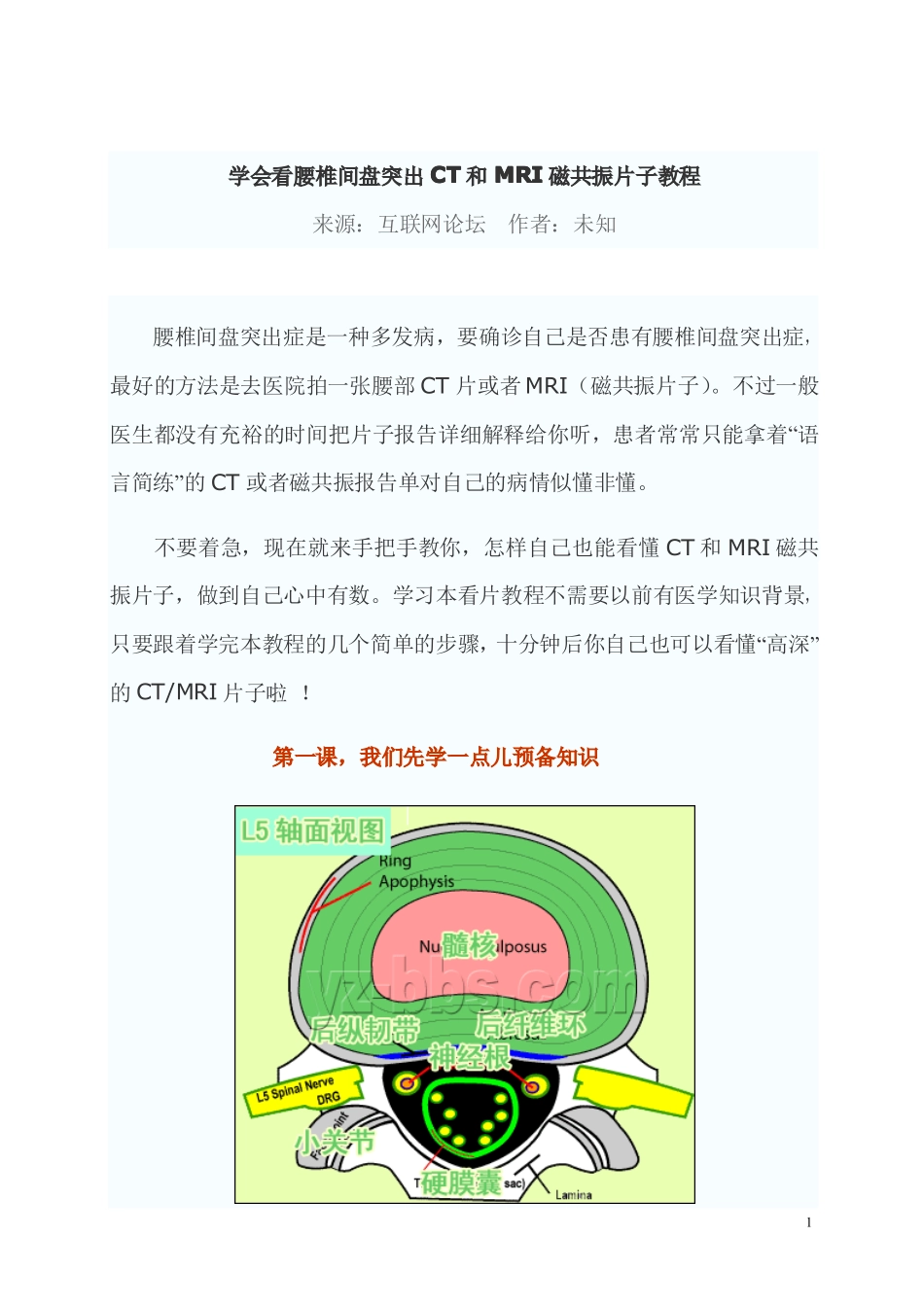

1学会看腰椎间盘突出CTCTCTCT和MRIMRIMRIMRI磁共振片子教程来源：互联网论坛作者：未知腰椎间盘突出症是一种多发病，要确诊自己是否患有腰椎间盘突出症，最好的方法是去医院拍一张腰部CT片或者MRI（磁共振片子）。不过一般医生都没有充裕的时间把片子报告详细解释给你听，患者常常只能拿着“语言简练”的CT或者磁共振报告单对自己的病情似懂非懂。不要着急，现在就来手把手教你，怎样自己也能看懂CT和MRI磁共振片子，做到自己心中有数。学习本看片教程不需要以前有医学知识背景，只要跟着学完本教程的几个简单的步骤，十分钟后你自己也可以看懂“高深”的CT/MRI片子啦！第一课，我们先学一点儿预备知识2腰椎间盘由三部分组成，中间是髓核，髓核外边包围着纤维环，上下是软骨板。关于腰椎间盘构成的详细知识，请参见腰椎知识堂中的相关文章，这里主要讲一下和MRI/CT片中与腰椎间盘疾病有关的几个关键解剖结构。看看腰椎间盘片子的轴面视图示意图，这几个关键结构是诊断的重要依据：·腱鞘囊、又叫做硬膜囊（ThecalSac）·发出神经根（ExitingSpinalNerveRoots）(L5)·过往神经根（TraversingSpinalNerveRoots）(S1)我们仔细观察这个图，关键的“罪魁祸首”要看：·髓核·后纵韧带·后纤维环·小关节这几个结构中的任何一个出现问题都都可以导致腰痛以及下肢疼痛（坐骨神经痛）。要看清到底哪里受压，被什么压迫着，正确的方法是看其MRI/CT的轴状面图（从上往下看）。而从矢状面图（从侧面看）上只能大概地看出是否存在压迫、膨出或突出。随着对下面内容的学习，你可能感到CT和MRI图像并不象这个示意图中所画的那样清晰分辨出各个部分，看真实的CT/MRI片子，有时不得3不发挥点“想象空间”。<第一课完>第二课，找到我们要看的那一个椎间盘如果没有腰椎的定位图，对“外行人”来说几乎无法分清腰部的5个椎间盘的不同。定位图就象路线图一样告诉我们腰椎每个扫描层的具体扫描部位，所以即使对于很有经验的医师定位图也是必不可少的。这张定位图从矢状面观标出了腰部脊柱的20个MRI切片层。每个数字代表一个通过该平面所拍的MRI图像。这张片子中的图像层只涵盖了L3,L4,及L5三节。例如，层11(标为红色的第10层上的一层)正好穿过L4椎间盘。如果你L4椎间盘有问题，就看此层图像。图层18信息也非常有用，它对应着L3椎间盘。对于椎间盘很薄的病人，4层的厚度应最好更薄一点（6mm），以便保证其正好穿过变薄的椎间盘。所以，如果你现在再去看自己的磁共振或者腰椎CT片子，就已经学会了怎样通过“定位图”找到它。在许多MRI片上，每个大的图像都附上一个小的定位图，这就使我们很容易知道正在看的哪个椎间盘。<第二课完>第三课，学会看腰椎MRI/CTMRI/CTMRI/CTMRI/CT片子轴状面观5图（一）及图（二）是L5椎间盘的轴状面观。此病人虽有中等程度的腰椎间盘退变（在片子上看到黑色的椎间盘）和小的非压迫性4mm的中央型椎间盘突出，但他却有一个很大的“中央管”，可以很好地表现轴向核磁共振解剖。椎间盘的髓核在这两个图像中看不到，一是因为椎间盘脱水太严重，不能将纤维环及髓核区分开，另外这些图像为T1加权象（更高分辨率），所以不能将含水多的髓核与较干燥的纤维环区分开。但在一个正常的，非退化性椎间盘T2加权像上，很容易看清髓核区及纤椎环区T2加权图像（见图三）。“后部神经结构”包括过往神经根（TraversingNerveRoots）、硬膜囊（ThecalSac）及发出神经根（ExitingNerveRoots）。发出神经根位于椎间孔（看图中IVF粉红色区）内，在此图像中看不到。如果你发挥点想象6力，你可以在图中找到一个象“米老鼠”样的图像，硬膜囊是米老鼠的头，两个过往神经根是米老鼠的耳朵。再重复以下，虽然此椎间盘有4mm的突出，但此病人的过往神经根S1和突出物之间没有接触。大部分情况下，椎间盘突出物或疤痕组织将遮挡住其中的一个过往神经根（米老鼠耳朵），这通常是神经根受压的象征。图（三）是另一个健康的45岁男性的L4椎间盘的轴状面观。现在我们可以区分开髓核区及周围的纤椎环区。注意，在此平面将看不到“米老鼠”。另外请注意靠近L5神经根的椎间盘后缘的凹度，这是正常健康椎间盘的象征。L4...
