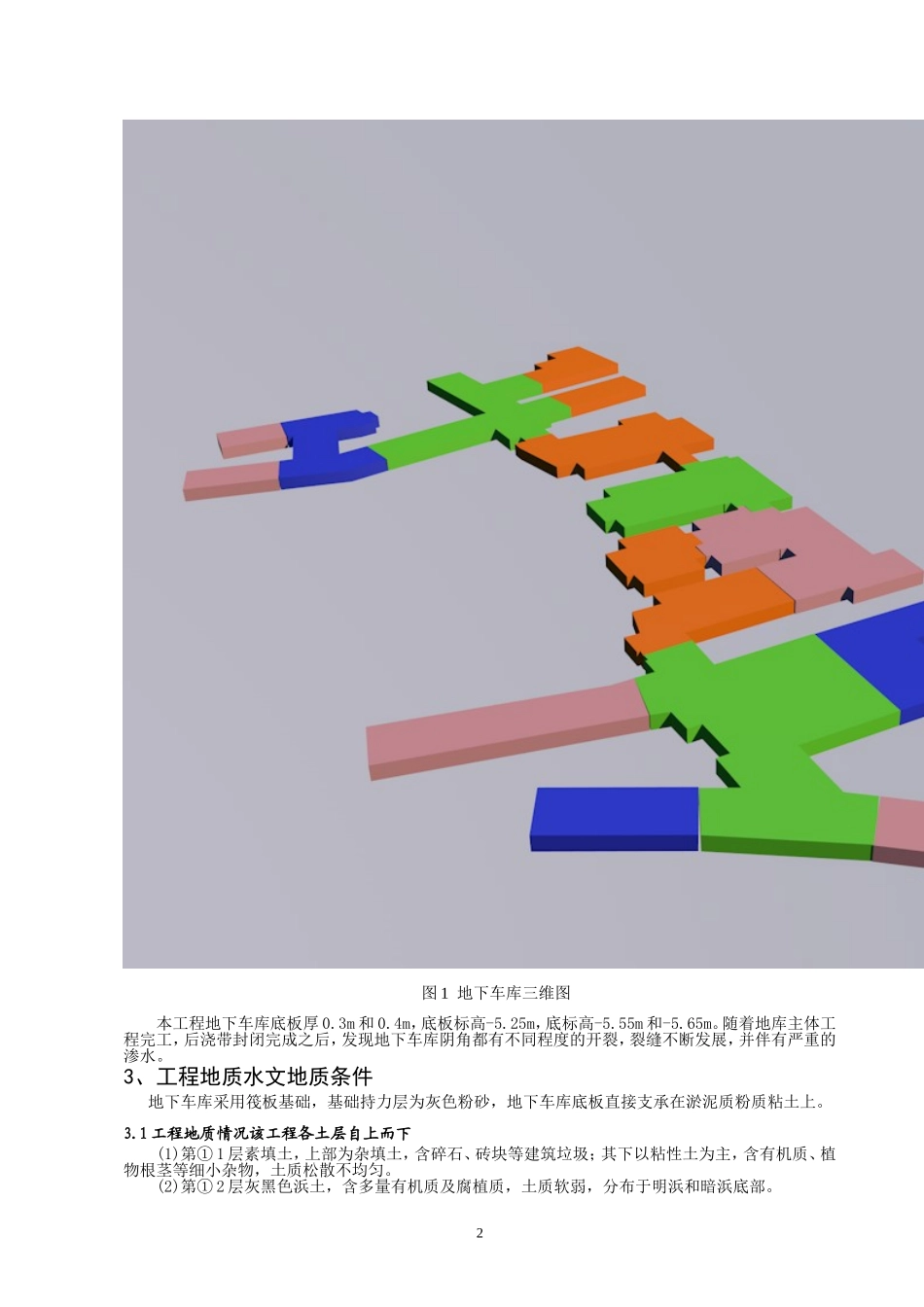

“鱼骨状”地下车库阴角开裂的原因及处理方法陈建耀江苏南通二建集团有限公司江苏南通226200[摘要]：介绍“鱼骨状”地下车库车库阴角开裂的基本情况，以上海安亭新镇13A-01地块商品住宅地下车库为例，就其地下车库底板阴角开裂的原因进行了分析，从多方面提出了处理措施。[关键词]：“鱼骨状”地下车库、阴角开裂、底板1、概述“鱼骨状”地下车库阴角开裂的原因有很多，但归纳起来往往最严重是“鱼骨状”地下车库各区域沉降或上浮不一致引起的地下车库阴角开裂。“鱼骨状”地下车库底板裂缝比较严重，并且会因为地下水位不断变化，发生沉降和上浮，而引起底板阴角裂缝不断发展，这时已不能采用封堵的方法，必须采用加固措施。以下介绍的是由于地下水压力过大、基础沉降、“鱼骨状”地下车库各区域上浮不一致引起地下车库底板开裂，随后进行原因分析，并针对不同部位提出不同的处理措施。2、工程概况上海安亭新镇13A-01A地块商品住宅项目，规划用地面积65832.4m2，总建筑面积105397.46m2。地面建筑主要包括46幢单体，20000m2地下车库一座，共划分为26区域。1图1地下车库三维图本工程地下车库底板厚0.3m和0.4m，底板标高-5.25m，底标高-5.55m和-5.65m。随着地库主体工程完工，后浇带封闭完成之后，发现地下车库阴角都有不同程度的开裂，裂缝不断发展，并伴有严重的渗水。3、工程地质水文地质条件地下车库采用筏板基础，基础持力层为灰色粉砂，地下车库底板直接支承在淤泥质粉质粘土上。3.1工程地质情况该工程各土层自上而下(1)第①1层素填土，上部为杂填土，含碎石、砖块等建筑垃圾；其下以粘性土为主，含有机质、植物根茎等细小杂物，土质松散不均匀。(2)第①2层灰黑色浜土，含多量有机质及腐植质，土质软弱，分布于明浜和暗浜底部。2(3)第②层褐黄色粉质粘土，含氧化铁斑点及铁锰质结核，局部为粘土，土质自上而下渐软。层顶埋深约0.9~3.6m，层厚约0.5~3.3m，静力触探Ps平均值为0.75MPa。呈可塑~软塑状态，属中等~高等压缩性。该层在场地内局部缺失。(4)第③1层灰色淤泥质粉质粘土，含云母、有机质，局部为粘土、粉质粘土，土质尚均匀。层顶埋深约2.2~5.6m，层厚约2.0~4.5m，静力触探Ps平均值为0.44MPa。呈流塑状态，属高等压缩性。该层在场地内遍布。(5)第③3层灰色粉质粘土，含云母、有机质，局部为粘土，混夹少量粉土，土质尚均匀。层顶埋深约6.0~8.4m，层厚约1.4~9.9m，静力触探Ps平均值为0.49MPa。呈流塑~软塑状态，属高等~中等压缩性。该层在场地内遍布。(6)第⑥1层暗绿~草黄色粉质粘土，含氧化铁斑点及少量铁锰质结核，局部层底夹少量粉土团块。层顶埋深约8.6~15.0m，层厚约1.3~5.6m，静力触探Ps平均值为2.79MPa。呈可塑~硬塑状态，属中等压缩性。该层在场地内遍布，局部层顶起伏较大。(7)第⑥2-1层草黄色粘质粉土夹粉质粘土，含云母、氧化铁斑点，局部以粘性土为主，局部为砂质粉土，土质不均。层顶埋深约12.8~17.3m，层厚约1.3~5.1m，静力触探Ps平均值为2.52MPa，标准贯入击数平均值为13.5击。呈稍密状态，属中等压缩性。该层在场地内遍布，局部层顶起伏较大。(8)第⑥2-2层灰色粉砂，含云母，颗粒组成以长石、石英为主，局部夹砂质粉土及薄层粘性土。层顶埋深约16.0~21.3m，层厚约0.8~5.0m，静力触探Ps平均值6.94MPa，标准贯入击数平均值为27.9击。呈中密~密实状态，属中等压缩性。该层在场地内遍布。(9)第⑥3-1层灰色粉质粘土，含云母、含云母、有机质，层顶夹薄层粉性土。层顶埋深约19.5~22.3m，层厚约8.8~11.7m，静力触探Ps平均值为1.23MPa。呈软塑状态，属高等~中等压缩性。该层在场地内遍布。(10)第⑥3-2层灰色粉质粘土，含云母、有机质，夹薄层粉性土。层顶埋深约29.0~32.6m，层厚约7.5~11.4m，呈软塑~可塑状态，静力触探Ps平均值为1.51MPa。属中等压缩性。该层在场地内遍布。(11)第⑧层灰色粉质粘土，含云母、有机质条纹，夹层状粉性土，土质不均。层顶埋深约38.1~42.4m，未钻穿，静力触探Ps平均值为2.20MPa。呈可塑状态，属中等压缩性。该层在场地内遍布。3.2水文地质情况上海安亭新镇13A-01A地块商品住宅场地潜水补给来源主要为大气降水与地表径流。潜水位埋深随...
