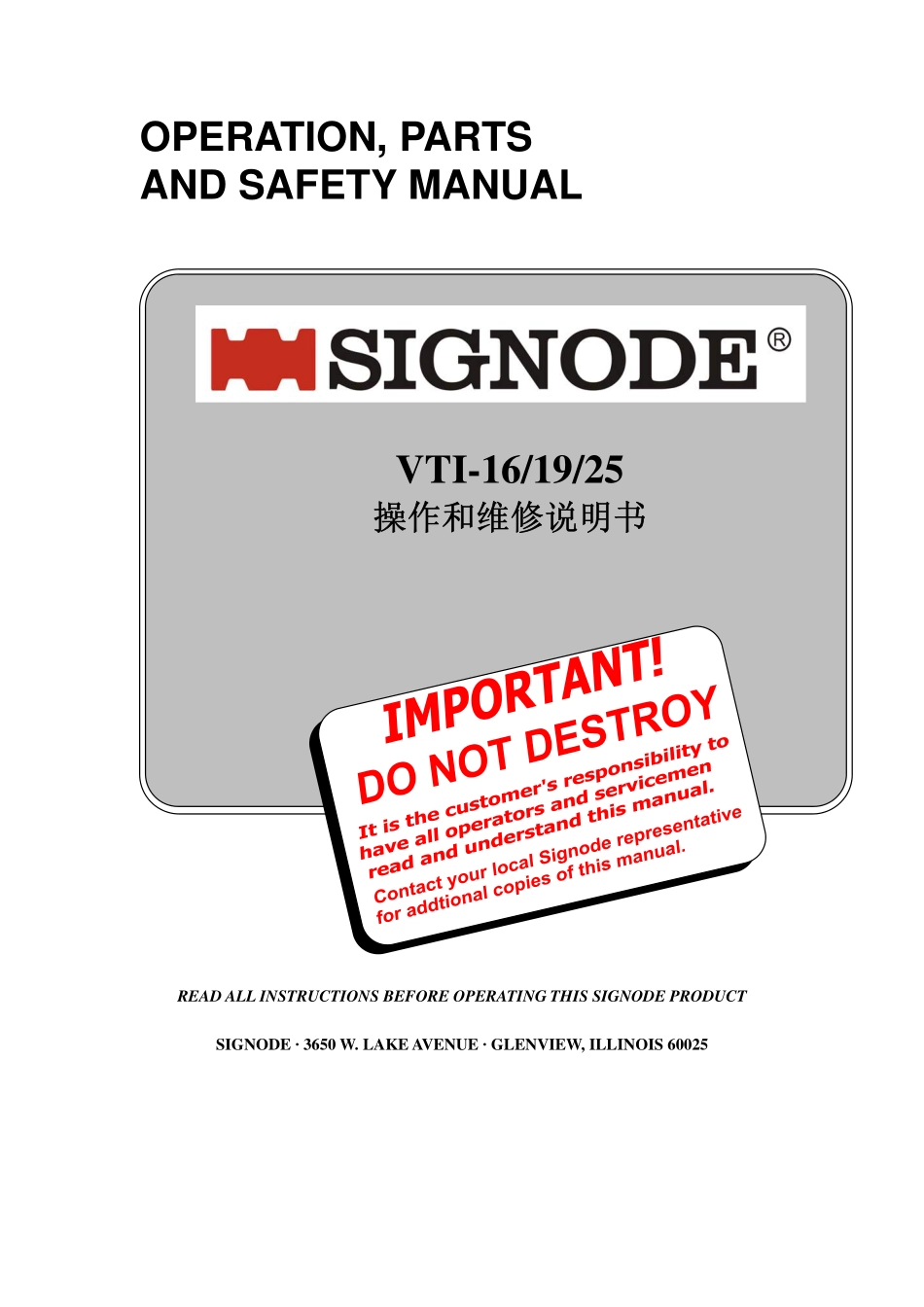

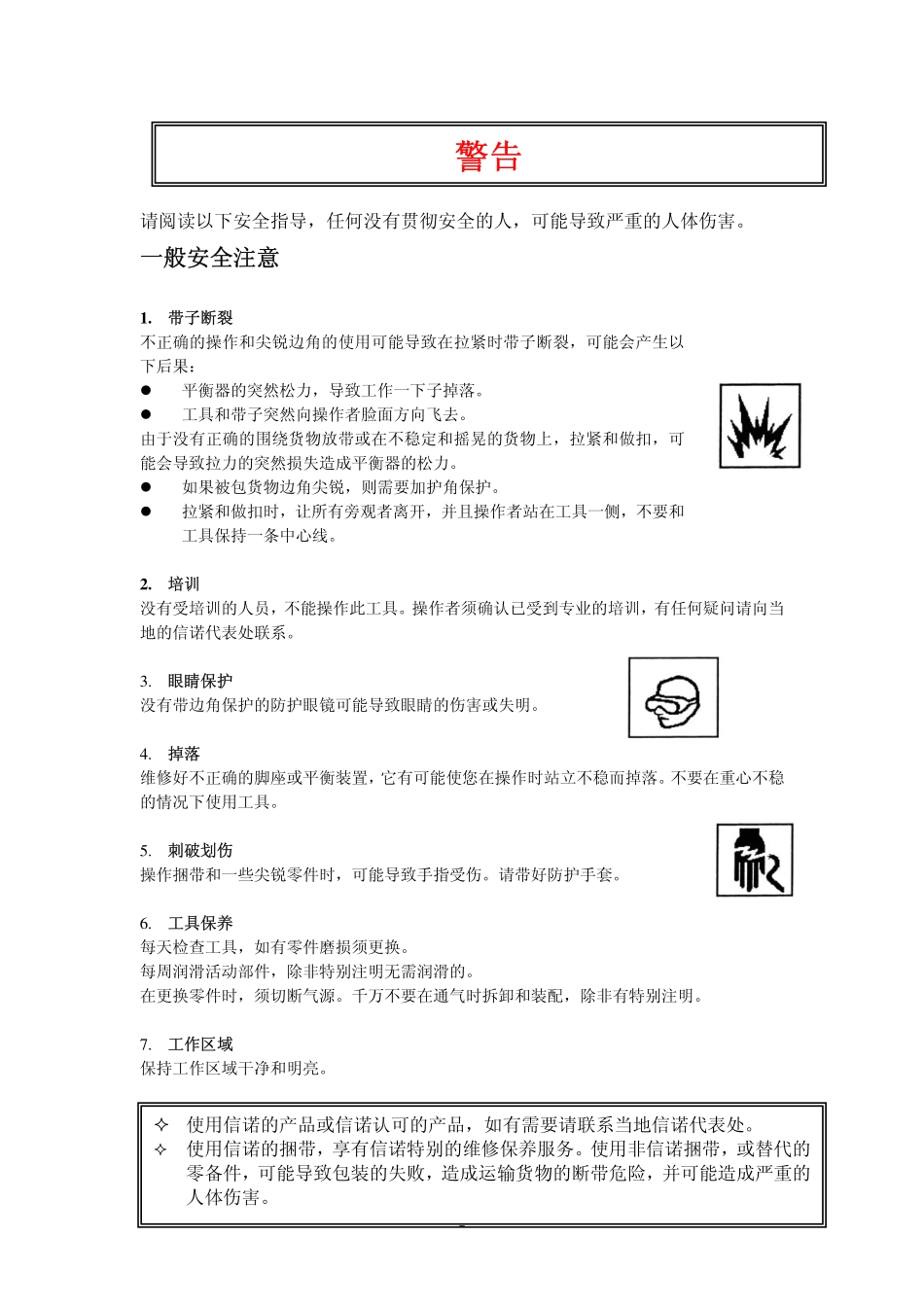

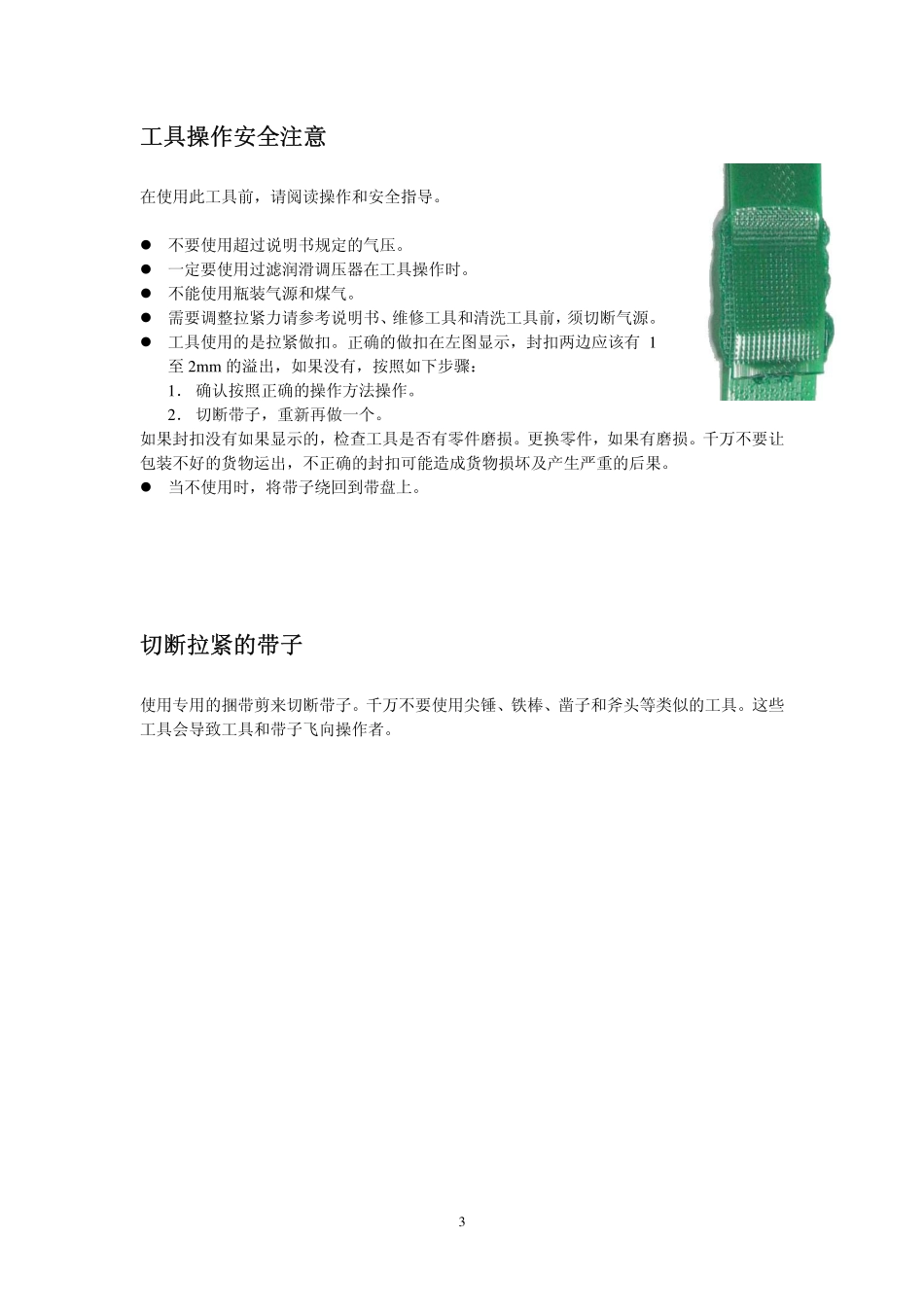

OPERATION,PARTSANDSAFETYMANUALREADALLINSTRUCTIONSBEFOREOPERATINGTHISSIGNODEPRODUCTSIGNODE·3650W.LAKEAVENUE·GLENVIEW,ILLINOIS60025VTI-16/19/25操作和维修说明书请阅读以下安全指导，任何没有贯彻安全的人，可能导致严重的人体伤害。一般安全注意1.带子断裂不正确的操作和尖锐边角的使用可能导致在拉紧时带子断裂，可能会产生以下后果：�平衡器的突然松力，导致工作一下子掉落。�工具和带子突然向操作者脸面方向飞去。由于没有正确的围绕货物放带或在不稳定和摇晃的货物上，拉紧和做扣，可能会导致拉力的突然损失造成平衡器的松力。�如果被包货物边角尖锐，则需要加护角保护。警告�拉紧和做扣时，让所有旁观者离开，并且操作者站在工具一侧，不要和工具保持一条中心线。2.培训没有受培训的人员，不能操作此工具。操作者须确认已受到专业的培训，有任何疑问请向当地的信诺代表处联系。3.眼睛保护没有带边角保护的防护眼镜可能导致眼睛的伤害或失明。4.掉落维修好不正确的脚座或平衡装置，它有可能使您在操作时站立不稳而掉落。不要在重心不稳的情况下使用工具。5.刺破划伤操作捆带和一些尖锐零件时，可能导致手指受伤。请带好防护手套。6.工具保养每天检查工具，如有零件磨损须更换。每周润滑活动部件，除非特别注明无需润滑的。在更换零件时，须切断气源。千万不要在通气时拆卸和装配，除非有特别注明。7.工作区域保持工作区域干净和明亮。2�使用信诺的捆带，享有信诺特别的维修保养服务。使用非信诺捆带，或替代的零备件，可能导致包装的失败，造成运输货物的断带危险，并可能造成严重的人体伤害。�使用信诺的产品或信诺认可的产品，如有需要请联系当地信诺代表处。工具操作安全注意在使用此工具前，请阅读操作和安全指导。�不要使用超过说明书规定的气压。�一定要使用过滤润滑调压器在工具操作时。�不能使用瓶装气源和煤气。�需要调整拉紧力请参考说明书、维修工具和清洗工具前，须切断气源。�工具使用的是拉紧做扣。正确的做扣在左图显示，封扣两边应该有1至2mm的溢出，如果没有，按照如下步骤：1．确认按照正确的操作方法操作。2．切断带子，重新再做一个。如果封扣没有如果显示的，检查工具是否有零件磨损。更换零件，如果有磨损。千万不要让包装不好的货物运出，不正确的封扣可能造成货物损坏及产生严重的后果。�当不使用时，将带子绕回到带盘上。切断拉紧的带子使用专用的捆带剪来切断带子。千万不要使用尖锤、铁棒、凿子和斧头等类似的工具。这些工具会导致工具和带子飞向操作者。3�内容�安全指导�技术规格�工具组成�气路要求�带宽转换�操作指导�工具调整�零件图�零件清单�气马达�故障检测�维修保养�平衡器悬挂VTI-16StrappingToolPartNo.427110VTI-19StrappingToolPartNo.427993VTI-25StrappingToolPartNo.427988带子型号型号宽度厚度VTI-1616mm0.76－1.27mmVTI-1919mm1.02－1.27mmVTI-25Tenax高强度聚酯捆带25mm0.8－1.4mm45气缸底板手柄做扣马达挂钩快速接头按键气路要求VTI设计的工作气压是90Psig(6.2Bar).�气压和工作表现供应给VTI工具的气压必须不低于85PSIG(5.7BAR)。如果气压可以被调节在85－90PSIG，则工具可以产生精确的拉紧力和操作要求。改变供应气压将直接改变工具的对带子的松紧度。在85－90PISG之间调节气压，不会明显的改变的做扣的质量。在开始使用时，气马达可能非常有力。如果觉得表现太好，直接永螺丝刀反时针调节98调整螺丝来降低气马达气压。�气源安装如果空压机有一个干燥器，请使用黑色的酸管。如果没有干燥器，使用铅管或铜管。为了正常的操作使用，工具需要有一个持续，稳定，干净和过滤水和颗粒的足够气源。�过载的气压，会导致严重的人体伤害。�瓶装气和煤气不能提供持续的操作气压，可能导致超过工作气压。�不能使用瓶装气体和煤气。警告�过滤润滑调压器，必须尽量靠近工具安装，最好在3m以内。它应该安装在方便的位置，可以容易的被干燥，调整和加油。气管的内径至少12mm以上。一个快速接头需要被安装在有弹簧的一端和工具相连。�过滤润滑碗由聚碳酸脂组成，且不要将碗暴露在不适合的地方，油类...
