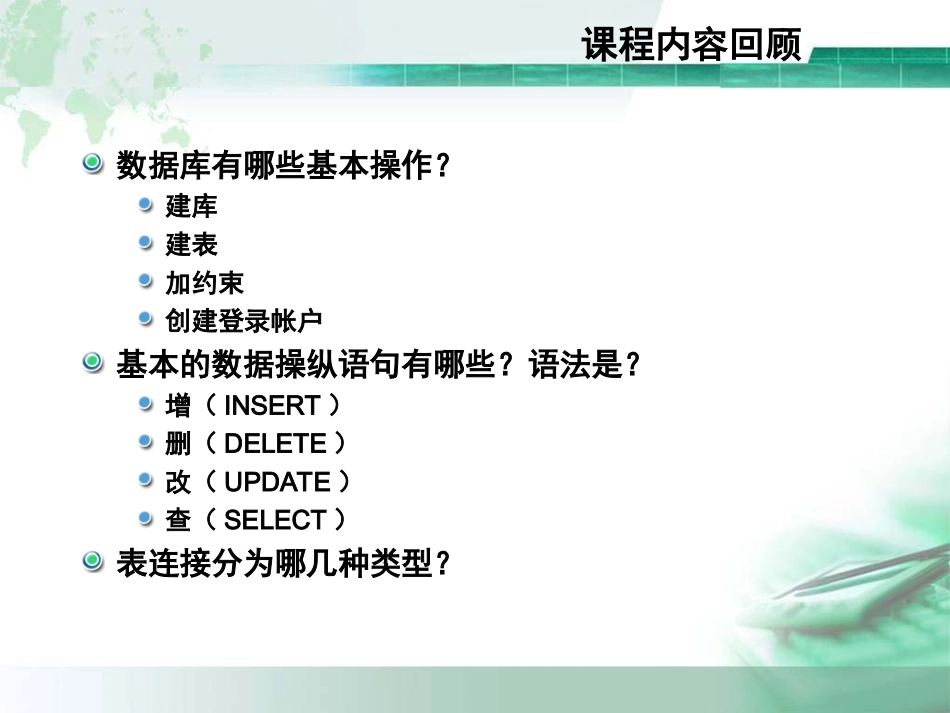

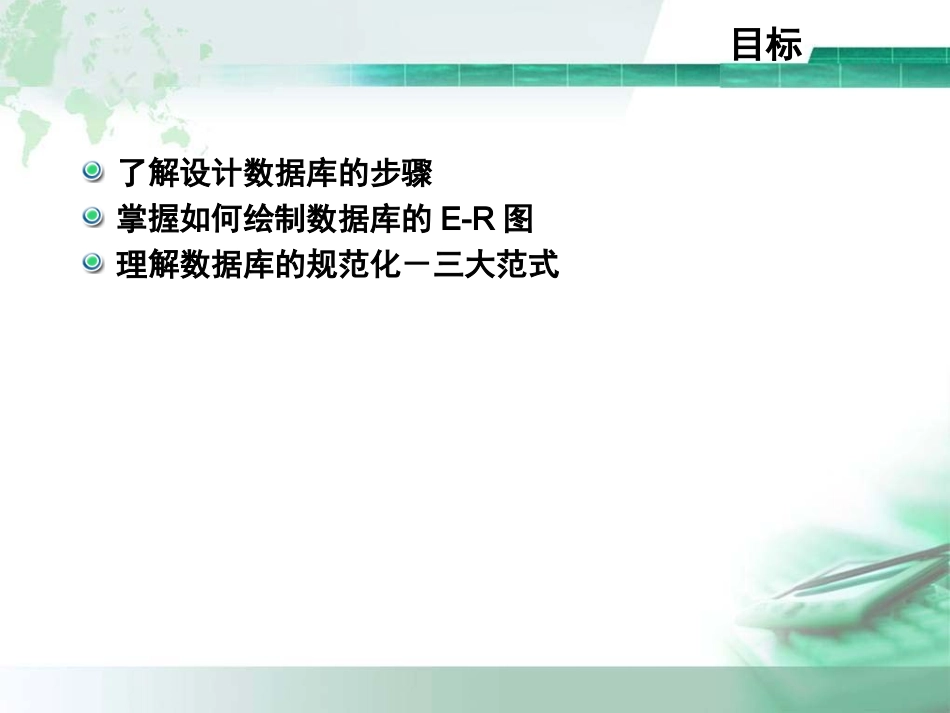

第四章第四章数据库的设计数据库的设计课程内容回顾数据库有哪些基本操作？建库建表加约束创建登录帐户基本的数据操纵语句有哪些？语法是？增（INSERT）删（DELETE）改（UPDATE）查（SELECT）表连接分为哪几种类型？目标了解设计数据库的步骤掌握如何绘制数据库的E-R图理解数据库的规范化－三大范式为什么需要设计数据库修建茅屋需要设计吗？修建茅屋需要设计吗？修建大厦需要设计吗？修建大厦需要设计吗？结论：当数据库比较复杂时我们需要设计数据库结论：当数据库比较复杂时我们需要设计数据库为什么需要设计数据库良好的数据库设计节省数据的存储空间能够保证数据的完整性方便进行数据库应用系统的开发糟糕的数据库设计：数据冗余、存储空间浪费内存空间浪费数据更新和插入的异常软件项目开发周期需求分析阶段：分析客户的业务和数据处理需求;概要设计阶段：设计数据库的E-R模型图，确认需求信息的正确和完整;详细设计阶段：将E-R图转换为多张表，进行逻辑设计，并应用数据库设计的三大范式进行审核;代码编写阶段：选择具体数据库进行物理实现，并编写代码实现前端应用;软件测试阶段：……安装部署：……现实世界建模信息世界模型转换规范化数据库世界数据数据库库数据数据库库数据数据库库数据数据库库设计数据库的步骤收集信息：与该系统有关人员进行交流、坐谈，充分理解数据库需要完成的任务BBS论坛的基本功能：用户注册和登录，后台数据库需要存放用户的注册信息和在线状态信息；用户发贴，后台数据库需要存放贴子相关信息，如贴子内容、标题等；论坛版块管理：后台数据库需要存放各个版块信息，如版主、版块名称、贴子数等；设计数据库的步骤标识对象（实体－Entity）标识数据库要管理的关键对象或实体实体一般是名词：用户：论坛普通用户、各版块的版主。用户发的主贴用户发的跟贴（回贴）版块：论坛的各个版块信息设计数据库的步骤论坛用户呢称密码电子邮件生日性别用户的等级备注信息注册日期状态积分主贴发贴人发贴表情回复数量标题正文发贴时间点击数状态最后回复时间回贴贴子编号回贴人,回贴表情标题正文回贴时间点击数版块版块名称版主本版格言点击率发贴数标识每个实体的属性（Attribute）设计数据库的步骤标识对象之间的关系（Relationship）跟贴和主贴有主从关系：我们需要在跟贴对象中表明它是谁的跟贴；版块和用户有关系：从用户对象中可以根据版块对象查出对应的版主用户的情况；主贴和版块有主从关系：需要表明发贴是属于哪个版块的；跟贴和版块有主从关系：需要表明跟贴是属于哪个版块的；绘制E-R图E-R（Entity－Relationship）实体关系图符合含义实体，一般是名词属性，一般是名词关系，一般是动词绘制E-R图管理管理bbsUser（用户，版主）bbsUser（用户，版主）……出生日期昵称版块名称版主……bbsSection（版块）bbsSection（版块）绘制E-R图映射基数一对一XXXXYYYYXXXXYYYY一对多XXXXYYY多对一XXXXYYYY多对多客户客户客户客户订单订单订单订单产品产品产品产品MN1N1111M1MMMM用户积分性别用户等级备注信息注册日期版块名称本版留言发贴数状态密码昵称电子邮件生日论坛用户（BBSUser）管理发表发表跟随属于属于点击率版主标题发贴人贴子编号正文点击率版块（BBSSection）发贴（BBSTopic）发贴人正文状态贴子编号所在版块最后回复时间发贴表情回复数量点击率发贴时间标题M跟贴（BBSReply）所在版块发贴时间最后回复时间发贴表情1绘制E-R图论坛E-R图论坛E-R图如何将E-R图转换为表将各实体转换为对应的表，将各属性转换为各表对应的列标识每个表的主键列，需要注意的是：没有主键的表添加ID编号列，它没有实际含义，用于做主键或外键，例如用户表中的“UID”列，版块表中添加“SID”列，发贴表和跟贴表中的“TID”列在表之间建立主外键，体现实体之间的映射关系如何将E-R图转换为表UID主键UID主键TID主键TID主键RID主键RID主键SID主键SID主键如何将E-R图转换为表添加各表之间的关系添加各表之间的关系数据规范化仅有好的RDBMS并不足以避免数据冗余，必须在数据库的设计中创建好的表结构DrE.F.codd最初定义了规范化的三个级别，范式是具有最小冗余的表结构...
