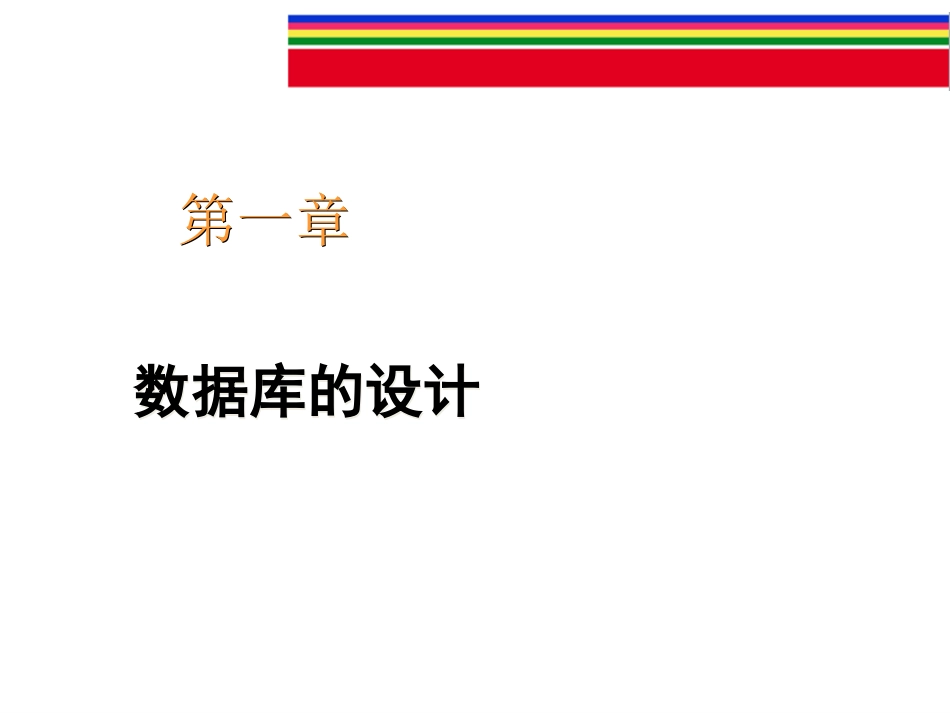

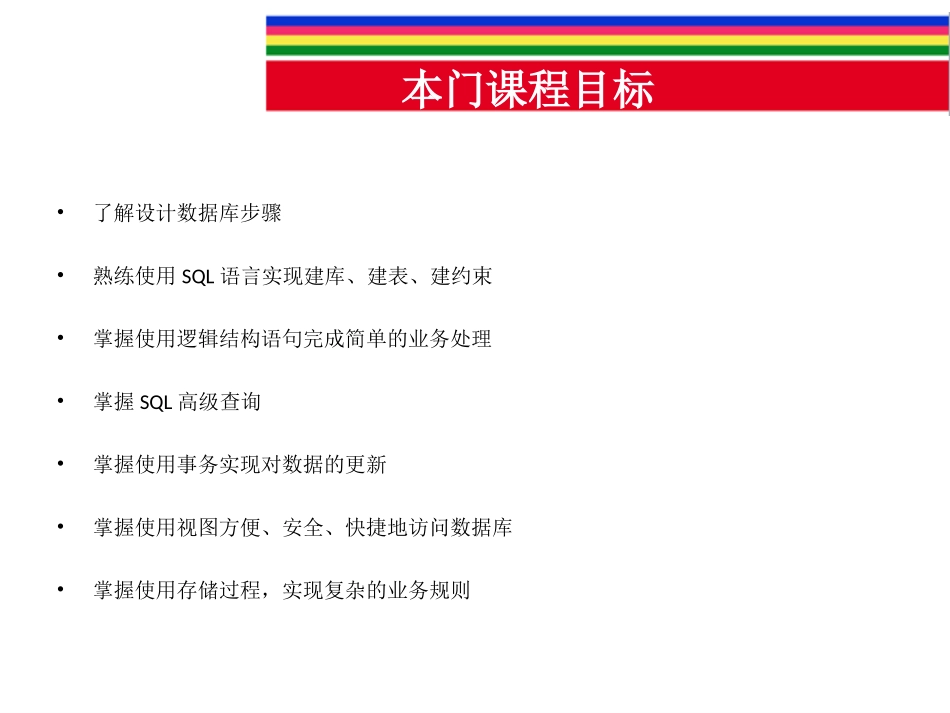

第一章第一章数据库的设计数据库的设计就业技能结构图本门课程目标•了解设计数据库步骤•熟练使用SQL语言实现建库、建表、建约束•掌握使用逻辑结构语句完成简单的业务处理•掌握SQL高级查询•掌握使用事务实现对数据的更新•掌握使用视图方便、安全、快捷地访问数据库•掌握使用存储过程，实现复杂的业务规则课程项目展示•银行ATM取款机系统相关课程回顾•简述数据库完整性及其作用•基本的数据操纵语句有哪些？语法是？•常用的聚合函数有哪些？•表联接分为哪几种类型？本章任务•完成酒店管理系统数据库结构设计–绘制酒店管理系统的E-R图–用三大范式规范酒店管理系统数据库设计–把酒店管理系统的E-R图转化为数据库模型图•完成员工晋级数据库结构设计–绘制员工晋级的E-R图–用三大范式规范员工晋级数据库设计–把员工晋级的E-R图转化为数据库模型图本章目标•了解设计数据库的步骤•掌握如何绘制数据库的E-R图•掌握如何绘制数据库模型图•使用三大范式实现数据库设计规范化为什么需要设计数据库•良好的数据库设计–节省数据的存储空间–能够保证数据的完整性–方便进行数据库应用系统的开发•糟糕的数据库设计：–数据冗余、存储空间浪费–内存空间浪费–数据更新和插入的异常修建茅屋需要设计吗？修建茅屋需要设计吗？修建大厦需要设计吗？修建大厦需要设计吗？结论：当数据库比较复杂时我们需要设计数据库结论：当数据库比较复杂时我们需要设计数据库软件项目开发周期中数据库设计•需求分析阶段：分析客户的业务和数据处理需求•概要设计阶段：设计数据库的E-R模型图，确认需求信息的正确和完整•详细设计阶段：应用三大范式审核数据库结构•代码编写阶段：物理实现数据库，编码实现应用•软件测试阶段：……•安装部署：……现实世界建模信息世界规范化构建数据数据库库数据数据库库数据库模型图设计数据库的步骤•收集信息–与该系统有关人员进行交流、座谈，充分了解用户需求，理解数据库需要完成的任务•标识实体（Entity）–标识数据库要管理的关键对象或实体，实体一般是名词•标识每个实体的属性（Attribute）•标识实体之间的关系（Relationship）酒店管理系统的基本功能：旅客办理入住手续：后台数据库需要存放入住客人的信息和客房信息客房信息：后台数据库需要存放客房的相关信息，如房间号、床位数、价格等客房管理：后台数据库需要保存客房类型信息和客房当前状态信息酒店管理系统的基本功能：旅客办理入住手续：后台数据库需要存放入住客人的信息和客房信息客房信息：后台数据库需要存放客房的相关信息，如房间号、床位数、价格等客房管理：后台数据库需要保存客房类型信息和客房当前状态信息酒店管理系统中的实体：客人：入住酒店的旅客。办理入住手续时，需要填写客人的信息客房：酒店为客人提供休息的房间酒店管理系统中的实体：客人：入住酒店的旅客。办理入住手续时，需要填写客人的信息客房：酒店为客人提供休息的房间酒店管理系统中实体之间关系：客房和客人有主从关系：表明客人入住的房间酒店管理系统中实体之间关系：客房和客人有主从关系：表明客人入住的房间客人信息客人姓名身份证号房间号入住日期结帐日期押金总金额客人信息客人姓名身份证号房间号入住日期结帐日期押金总金额客房信息房间号客房名称床位数客房状态入住人数客房类型价格客房信息房间号客房名称床位数客房状态入住人数客房类型价格绘制E-R图3-1•E-R图符号含义实体，一般是名词属性，一般是名词关系，一般是动词绘制E-R图3-2•映射基数一对一XXXXYYYYXXXXYYYY一对多XXXXYYY多对一XXXXYYYY多对多客户客户客户客户订单订单订单订单产品产品产品产品M：N1：N绘制E-R图3-3•酒店管理系统的数据库演示示例1：使用Visio绘制E-R图1N客人姓名身份证号入住日期结帐日期客房名称房间号押金房间号总金额客人（GuestRecord）入住床位数客房类型客房（Room）客房状态入住人数价格关系模式•一个关系的属性名的集合称为关系模式•酒店管理系统数据库的关系模式是：–客人（客人姓名、身份证号、房间号、入住日期、结帐日期、押金、总金额）–客房（房间号、房间描述、房间类型、房间状...
