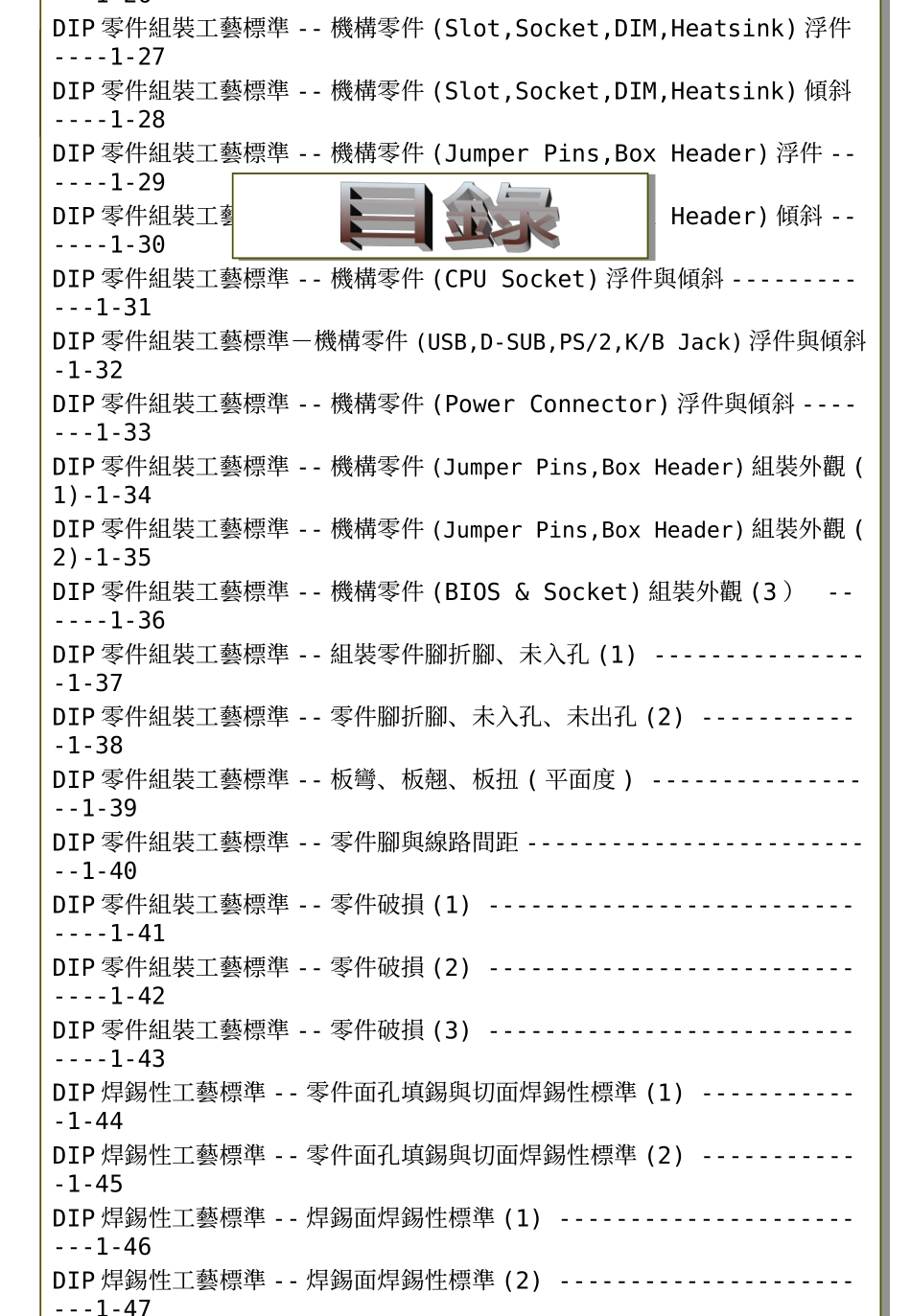

1-2華碩電腦(股)公司主機板PCBA外觀允收標準WorkmanshipStandard編號：附件一日期：DEC.05,1999版本：3DIP零件組裝工藝標準--立式電子零組件(C,F,L,Buzzer)傾斜----------1-26DIP零件組裝工藝標準--機構零件(Slot,Socket,DIM,Heatsink)浮件----1-27DIP零件組裝工藝標準--機構零件(Slot,Socket,DIM,Heatsink)傾斜----1-28DIP零件組裝工藝標準--機構零件(JumperPins,BoxHeader)浮件------1-29DIP零件組裝工藝標準--機構零件(JumperPins,BoxHeader)傾斜------1-30DIP零件組裝工藝標準--機構零件(CPUSocket)浮件與傾斜------------1-31DIP零件組裝工藝標準－機構零件(USB,D-SUB,PS/2,K/BJack)浮件與傾斜-1-32DIP零件組裝工藝標準--機構零件(PowerConnector)浮件與傾斜-------1-33DIP零件組裝工藝標準--機構零件(JumperPins,BoxHeader)組裝外觀(1)-1-34DIP零件組裝工藝標準--機構零件(JumperPins,BoxHeader)組裝外觀(2)-1-35DIP零件組裝工藝標準--機構零件(BIOS&Socket)組裝外觀(3）------1-36DIP零件組裝工藝標準--組裝零件腳折腳、未入孔(1)----------------1-37DIP零件組裝工藝標準--零件腳折腳、未入孔、未出孔(2)------------1-38DIP零件組裝工藝標準--板彎、板翹、板扭(平面度)-----------------1-39DIP零件組裝工藝標準--零件腳與線路間距--------------------------1-40DIP零件組裝工藝標準--零件破損(1)------------------------------1-41DIP零件組裝工藝標準--零件破損(2)------------------------------1-42DIP零件組裝工藝標準--零件破損(3)------------------------------1-43DIP焊錫性工藝標準--零件面孔填錫與切面焊錫性標準(1)------------1-44DIP焊錫性工藝標準--零件面孔填錫與切面焊錫性標準(2)------------1-45DIP焊錫性工藝標準--焊錫面焊錫性標準(1)------------------------1-46DIP焊錫性工藝標準--焊錫面焊錫性標準(2)------------------------1-47DIP焊錫性工藝標準--DIP插件孔焊錫性檢驗圖示---------------------1-48DIP焊錫性工藝標準--焊錫性問題(錫橋、短路、錫裂)---------------1-49DIP焊錫性工藝標準--焊錫性問題(空焊、錫珠、錫渣、錫尖)---------1-50金手指工藝標準--沾錫、沾漆、沾膠、刮傷翹起---------------------1-51DIP零件組裝工藝標準--立式電子零組件(C,F,L,Buzzer)傾斜----------1-26DIP零件組裝工藝標準--機構零件(Slot,Socket,DIM,Heatsink)浮件----1-27DIP零件組裝工藝標準--機構零件(Slot,Socket,DIM,Heatsink)傾斜----1-28DIP零件組裝工藝標準--機構零件(JumperPins,BoxHeader)浮件------1-29DIP零件組裝工藝標準--機構零件(JumperPins,BoxHeader)傾斜------1-30DIP零件組裝工藝標準--機構零件(CPUSocket)浮件與傾斜------------1-31DIP零件組裝工藝標準－機構零件(USB,D-SUB,PS/2,K/BJack)浮件與傾斜-1-32DIP零件組裝工藝標準--機構零件(PowerConnector)浮件與傾斜-------1-33DIP零件組裝工藝標準--機構零件(JumperPins,BoxHeader)組裝外觀(1)-1-34DIP零件組裝工藝標準--機構零件(JumperPins,BoxHeader)組裝外觀(2)-1-35DIP零件組裝工藝標準--機構零件(BIOS&Socket)組裝外觀(3）------1-36DIP零件組裝工藝標準--組裝零件腳折腳、未入孔(1)----------------1-37DIP零件組裝工藝標準--零件腳折腳、未入孔、未出孔(2)------------1-38DIP零件組裝工藝標準--板彎、板翹、板扭(平面度)-----------------1-39DIP零件組裝工藝標準--零件腳與線路間距--------------------------1-40DIP零件組裝工藝標準--零件破損(1)------------------------------1-41DIP零件組裝工藝標準--零件破損(2)------------------------------1-42DIP零件組裝工藝標準--零件破損(3)------------------------------1-43DIP焊錫性工藝標準--零件面孔填錫與切面焊錫性標準(1)------------1-44DIP焊錫性工藝標準--零件面孔填錫與切面焊錫性標準(2)------------1-45DIP焊錫性工藝標準--焊錫面焊錫性標準(1)------------------------1-46DIP焊錫性工藝標準--焊錫面焊錫性標準(2)------------------------1-47DIP焊錫性工藝標準--DIP插件孔焊錫性檢驗圖示--------------...
