OMR微动开关VIP免费

OMR微动开关_第1页
1/24
OMR微动开关_第2页
2/24
OMR微动开关_第3页
3/24

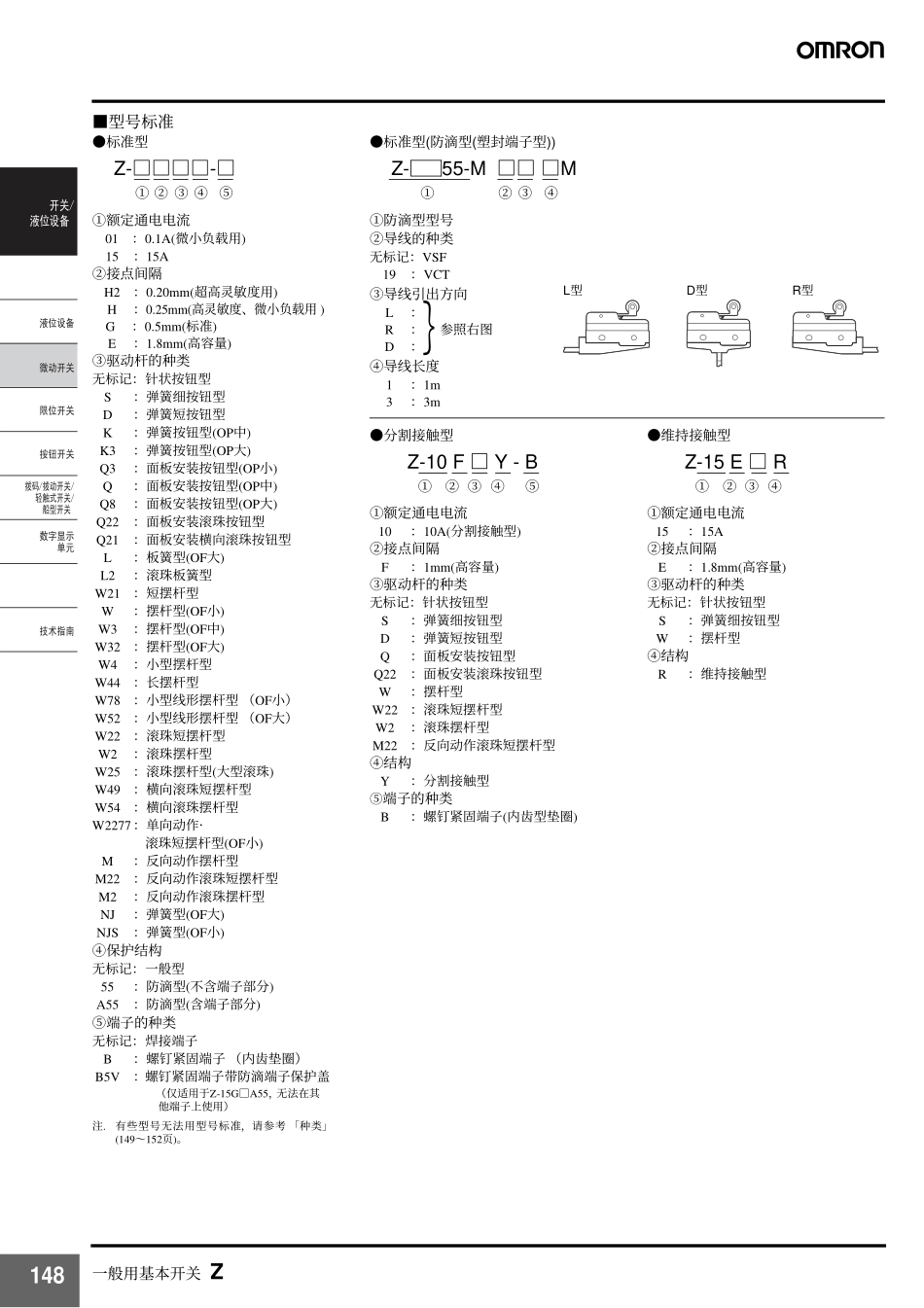

一般用基本开关Z147���������������������������������������������������商品选择⋯⋯⋯⋯⋯⋯⋯⋯138共通注意事项⋯⋯⋯⋯⋯⋯146技术指南⋯⋯⋯⋯⋯⋯⋯⋯709用语说明⋯⋯⋯⋯⋯⋯⋯⋯743相关信息一般用基本开关Z以高精度和丰富品种著称最畅销的基本型开关•断路容量达15A,且精度高。(重复精度良好)•微动开关的基本型、根据用途不同还具有标准型、分割接触型、维持接触型等丰富品种。•标准型中还具有微小负载用系列。•保护端子部位的安全,具有防滴功能的防滴端子,以及保护盖和塑料端子型。请参见168页的「请正确使用」和146页的「微动开关共通注意事项」。型号结构■体系·适合各种使用目的驱动杆种类齐全,可根据用途选择使用。·微小负载用的接点结构为横杆方式,接点上采用了金合金,因此在微小负载区域具有非常高的接触可靠性。·接点间隔有H:0.25mm(高灵敏度,微小负载用)G:0.5mm(标准)E:1.8mm(高容量)F:1.0mm(分割接触型)·传动部上安装橡胶管,在箱体和外罩之间填充粘合剂来提高防滴能力的一种开关。·还备有带防滴端子保护盖和将端子部位用树脂加固的塑封端子型。·在一般用微动开关机构的基础上,分成可动和固定接点,具有2组同时接触接点的一种开关。·将可动接点侧作为共通(COM),因此根据连接方法可以分别串联或并联使用。·如果作为双接点使用,在微小负载区域可以得到很高的开关可靠性。·除了按钮,在按钮反面壳体的底部,还装有一个复位按钮。请交替操作该按钮。·一般“复位行程”比“动作行程”要大,主要适合用于可逆控制电路、手动复位操作电路、安全限制电路等无法进行自动复位的电路中使用。���������������������������������������������151页151页148页150页150页149页一般型防滴型�������������一般用基本开关Z148�����������������������������������������������������■型号标准●标准型Z-□□□□-□①②③④⑤①额定通电电流01:0.1A(微小负载用)15:15A②接点间隔H2:0.20mm(超高灵敏度用)H:0.25mm(高灵敏度、微小负载用)G:0.5mm(标准)E:1.8mm(高容量)③驱动杆的种类无标记:针状按钮型S:弹簧细按钮型D:弹簧短按钮型K:弹簧按钮型(OP中)K3:弹簧按钮型(OP大)Q3:面板安装按钮型(OP小)Q:面板安装按钮型(OP中)Q8:面板安装按钮型(OP大)Q22:面板安装滚珠按钮型Q21:面板安装横向滚珠按钮型L:板簧型(OF大)L2:滚珠板簧型W21:短摆杆型W:摆杆型(OF小)W3:摆杆型(OF中)W32:摆杆型(OF大)W4:小型摆杆型W44:长摆杆型W78:小型线形摆杆型(OF小)W52:小型线形摆杆型(OF大)W22:滚珠短摆杆型W2:滚珠摆杆型W25:滚珠摆杆型(大型滚珠)W49:横向滚珠短摆杆型W54:横向滚珠摆杆型W2277:单向动作·滚珠短摆杆型(OF小)M:反向动作摆杆型M22:反向动作滚珠短摆杆型M2:反向动作滚珠摆杆型NJ:弹簧型(OF大)NJS:弹簧型(OF小)④保护结构无标记:一般型55:防滴型(不含端子部分)A55:防滴型(含端子部分)⑤端子的种类无标记:焊接端子B:螺钉紧固端子(内齿垫圈)B5V:螺钉紧固端子带防滴端子保护盖(仅适用于Z-15G□A55,无法在其他端子上使用)注.有些型号无法用型号标准,请参考「种类」(149~152页)。●标准型(防滴型(塑封端子型))Z-55-M□□□M①②③④●分割接触型Z-10F□Y-B①②③④⑤①额定通电电流10:10A(分割接触型)②接点间隔F:1mm(高容量)③驱动杆的种类无标记:针状按钮型S:弹簧细按钮型D:弹簧短按钮型Q:面板安装按钮型Q22:面板安装滚珠按钮型W:摆杆型W22:滚珠短摆杆型W2:滚珠摆杆型M22:反向动作滚珠短摆杆型④结构Y:分割接触型⑤端子的种类B:螺钉紧固端子(内齿型垫圈)●维持接触型Z-15E□R①②③④①额定通电电流15:15A②接点间隔E:1.8mm(高容量)③驱动杆的种类无标记:针状按钮型S:弹簧细按钮型W:摆杆型④结构R:维持接触型①防滴型型号②导线的种类无标记:VSF19:VCT③导线引出方向L:R:}参照右图D:L型D型R型④导线...
