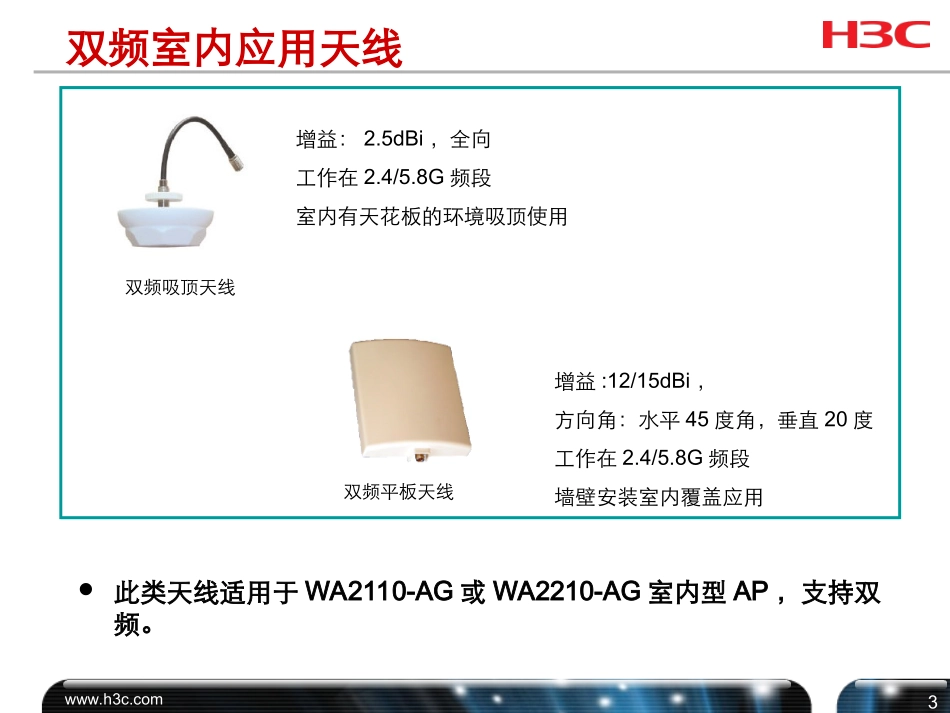

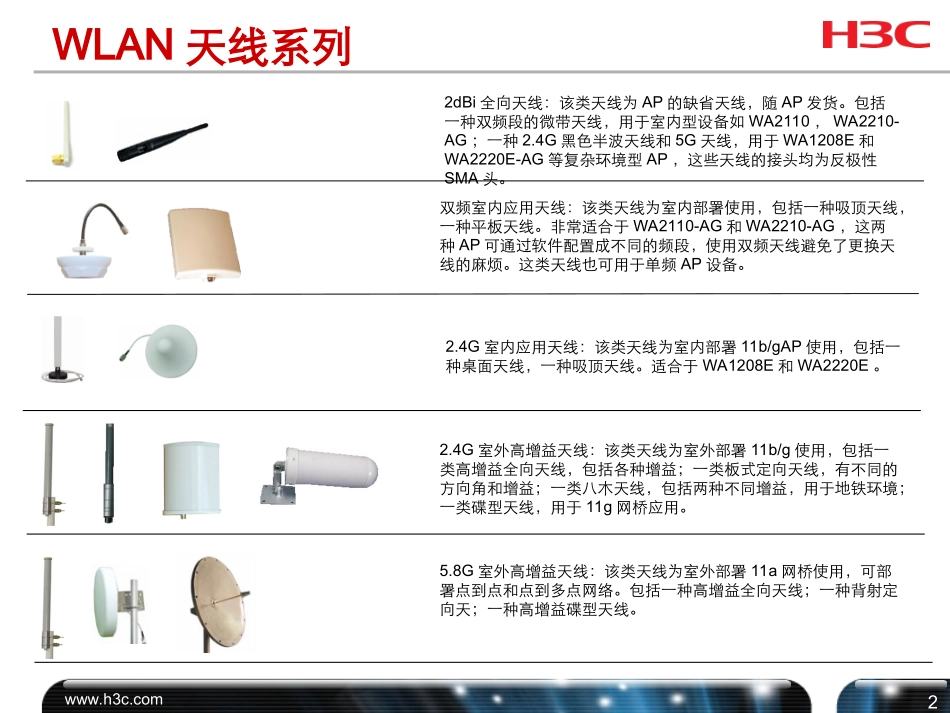

WLAN天线系列ISSUE1.0日期：杭州华三通信技术有限公司版权所有，未经授权不得使用与传播www.h3c.com2WLAN天线系列2dBi全向天线：该类天线为AP的缺省天线，随AP发货。包括一种双频段的微带天线，用于室内型设备如WA2110，WA2210-AG；一种2.4G黑色半波天线和5G天线，用于WA1208E和WA2220E-AG等复杂环境型AP，这些天线的接头均为反极性SMA头。双频室内应用天线：该类天线为室内部署使用，包括一种吸顶天线，一种平板天线。非常适合于WA2110-AG和WA2210-AG，这两种AP可通过软件配置成不同的频段，使用双频天线避免了更换天线的麻烦。这类天线也可用于单频AP设备。2.4G室内应用天线：该类天线为室内部署11b/gAP使用，包括一种桌面天线，一种吸顶天线。适合于WA1208E和WA2220E。2.4G室外高增益天线：该类天线为室外部署11b/g使用，包括一类高增益全向天线，包括各种增益；一类板式定向天线，有不同的方向角和增益；一类八木天线，包括两种不同增益，用于地铁环境；一类碟型天线，用于11g网桥应用。5.8G室外高增益天线：该类天线为室外部署11a网桥使用，可部署点到点和点到多点网络。包括一种高增益全向天线；一种背射定向天；一种高增益碟型天线。www.h3c.com3双频室内应用天线增益：2.5dBi，全向工作在2.4/5.8G频段室内有天花板的环境吸顶使用增益:12/15dBi，方向角：水平45度角，垂直20度工作在2.4/5.8G频段墙壁安装室内覆盖应用双频吸顶天线双频平板天线此类天线适用于WA2110-AG或WA2210-AG室内型AP，支持双频。www.h3c.com4双频室内应用天线——吸顶天线增益:2.5dBi（2.4G）4.5dBi（5.8G）工作在2.4/5.8G频段室内有天花板的环境吸顶使用双频吸顶天线特点1、2.4/5GHz宽频覆盖2、旋转对称天线体，辐射均匀3、体积小、重量轻、外形美观4、天花板吸顶安装编码描述对外型号2701A009定向天线-2.4~2.5&5.15~5.85GHz-2.5&4.5dBi-360度-垂直极化-50W-N-RP-否TQJ-2458XTJ1安装方式插孔天花板N型接头接入馈缆螺母板www.h3c.com5双频室内应用天线——平板天线增益:12dBi（2.4G）15dBi（5.8G）水平波瓣宽度：45度；垂直波瓣宽度20度频段：工作在2.4/5.8G频段安装与应用：墙壁安装室内覆盖应用，可用于较大的室内空间，如制造车间、超市、体育馆等双频平板天线注意事项：该天线为壁挂安装，不支持抱杆安装编码描述对外型号2701A003定向天线-2.4~2.5&5.15~5.85GHz-12&15dBi-45&20度-垂直极化-50W-N-K-否TDJ-2458BKCwww.h3c.com62.4G室内应用天线桌面天线吸顶天线增益:5dBi，用于增强室内覆盖工作在2.4G频段，用于11b/g放置在桌面使用N型母头，与室内型AP连接需要使用N头转SMA头的电缆增益:3dBi，室内覆盖工作在2.4G频段，用于11b/g有天花板的环境吸顶使用N型母头，与室内型AP连接需要使用N头转SMA头的电缆编码描述对外型号27010216全向天线-2400-2500MHz-5dBi-vertical-10W-0r-N型母头TQJ-2400-5编码描述对外型号27010210全向天线-824~960/1710~2500MHz-3dBi-垂直-360DEG-50W-0r-N(F)-是TQJ-SA800/2500-3www.h3c.com72.4G室外天线全向天线面板型定向天线增益:11dBi工作在2.4G频段抱杆安装使用编码：27010215增益:11dBi工作在2.4G频段抱杆安装使用编码：27010253全向天线增益:5dBi工作在2.4G频段高密度全向接入，可直接安装在WA2200室外型AP上编码：2701A004增益:9dBi，15dBi水平波瓣宽度：50度，30度；工作在2.4G频段用于地铁环境或接收天线编码：2701A005、2701A006八木定向天线增益:8dBi工作在2.4G频段抱杆安装适用于高密度接入覆盖编码：2701A002面板型定向天线www.h3c.com82.4G室外天线——全向天线全向天线增益:5dBi工作在2.4G频段用于室外AP的高密度覆盖，可直接安装在WA2200室外型AP上水平方向图垂直方向图编码描述对外型号2701A004全向天线-2.4~2.5GHz-5dBi-垂直极化-全向-100W-N-K-否SL130090Awww.h3c.com92.4G室外天线——平板天线面板型定向天线增益:11dBi工作在2.4G频段抱杆安装适用于高密度接入覆盖水平方向图垂直方向图编码描述对外型号27010253定向天线-2400~2500MHz-11dBi-90deg-Vertical--0r-300W-withsupport-N(female)-0.28mTDJ-SA2400-11-90www.h3c.com102.4G室外天线——小平...
