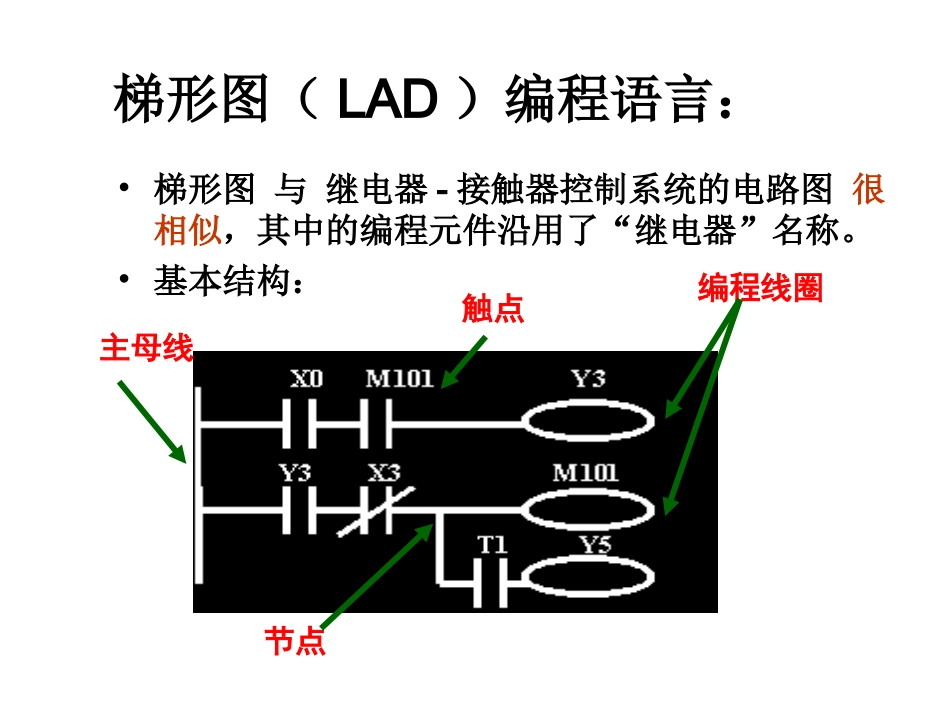

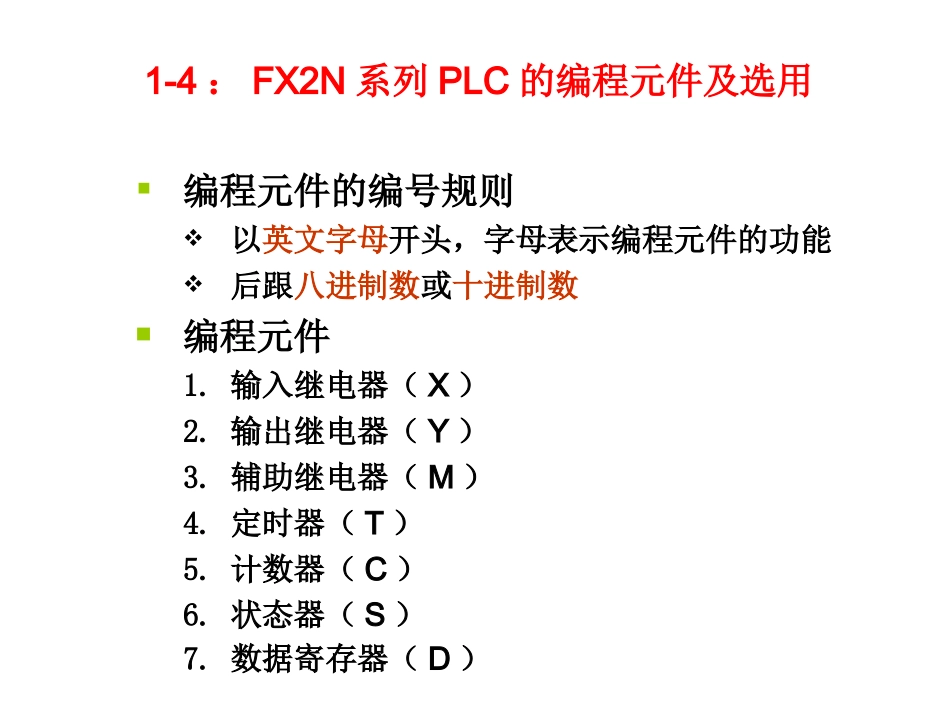

1-4：FX2N系列PLC的编程元件及选用编程元件的编号规则以英文字母开头，字母表示编程元件的功能后跟八进制数或十进制数编程元件1.输入继电器（X）2.输出继电器（Y）3.辅助继电器（M）4.定时器（T）5.计数器（C）6.状态器（S）7.数据寄存器（D）梯形图（LAD）编程语言：•梯形图与继电器-接触器控制系统的电路图很相似，其中的编程元件沿用了“继电器”名称。•基本结构：触点节点编程线圈主母线1、输入继电器X•作用：将外部开关、传感器等的信号输入给PLC•编号：X0～X267(八进制，共184点）–X0～X7，X10～X17，X20～X27……X260～X267•梯形图表示形式：常开/常闭触点•特点：⑴使用次数不受限制⑵在梯形图中只有X的触点，没有X的线圈2、输出继电器Y•作用：将PLC的执行结果向外输出，驱动外设(如指示灯、接触器、电磁阀)动作•编号：Y0～Y267(八进制，共184点）–Y0～Y7，Y10～Y17，Y20～Y27……Y260～Y267•梯形图表示形式：常开/常闭触点、线圈•特点：⑴触点使用次数不限⑵Y的线圈不能由PLC的外部信号来驱动，只能由程序的执行结果来驱动X,Y编程举例：起停电路的PLC控制•分析：输入元件？输出元件？•PLC的选型?I/O外部接线图梯形图程序3、辅助继电器M•作用及特点：与KA相似，在程序中可多次使用不能输出直接驱动负载，也不能被PLC的外部信号驱动，因此也称内部继电器•梯形图表示形式：常开/常闭触点（使用次数不受限制）、线圈•种类及编号1)普通型：不具备掉电保护功能。M0~M499(500点)2)掉电保护型：具备掉电保护功能。M500~M3071(2572点)3)特殊用途型：进行运行监视、初始化脉冲等M8000~M8255(256点)•M编程举例：•假设Y0、Y1、Y7分别控制0号、1号、7号灯3)特殊用途型：进行运行监视、初始化脉冲等M8000~M8255(256点)；不连续–M8000(运行监视)：PLC执行用户程序时为on，停止执行为off–M8002(初始化脉冲)：仅在M8000由off→on的一个扫描周期内为on，可用其常开触点使有断电保护功能的元件初始化复位或设置初始值STOPRUNSTOPM8000一个扫描周期M8002–M8011～M8014：分别产生10ms、100ms、1s、1min的时钟脉冲–M8200～M8234用来设定32位计数器的工作方式（线圈工作）M801110msM80131sY20X24M80134、定时器T•特点相当于KT，能提供无数对常开/闭触点供使用触点均为延时触点延时时间由程序中的设定值K(1～32767)来决定延时时间到，相应的常开/闭延时触点动作•编号：T0~T255(256点)100ms通用定时器：T0~T199(200点，0.1～3276.7s)10ms通用定时器：T200~T245(46点，0.01～327.67s)1ms累积定时器：T246~T249(4点，0.001～32.767s)100ms累积定时器：T250~T255(6点，0.1～3276.7s)111111111111111时序图梯形图例1、通电延时例2、断电延时T编程举例：累积定时器的梯形图和时序图：•1ms累积定时器：T246~T249•100ms累积定时器：T250~T255时序图梯形图T1Y0T2K20K10X1T2T1例3、闪烁电路（要求：拨动开关接通X1，延时2s后，Y0接通指示灯亮，延时1s后Y0断开指示灯灭，这一过程周期性重复）5、计数器C•特点1)主要用于记录内部信号的脉冲个数2)有记数和复位两个输入端子•编号：C0~C255(256点)1)16位递增计数器：C0~C199(计数范围：0~32767)2)32位增减计数器：C200~C234(计数范围：-231~231-1)3)高速计数器：C235~C255•种类1)普通型2)掉电保护型1)16位递增计数器：C0~C199（200点）X10－－复位输入端子；X11－－计数输入端子2)32位增减计数器：C200~C234（35点）•有加、减两种计数方式，计数方式由特殊辅助继电器M8200~M8234决定(C2XX~M82XX)•决定方法：M82XX接通时为减计数，断开时为加计数练习1编程实现Y020的闪烁输出，并且闪烁10次后停止闪烁。思考：1、用一个开关控制起停、两个T实现闪烁2、用两个按钮控制起停，用M8013实现闪烁•控制要求：1.用两个按钮分别作为彩灯的启动和停止按钮2.按下启动按钮后，彩灯PL1~PL4间隔2s依次全部点亮3.当PL1~PL4全部点亮时，继续维持5s，此后PL1~PL4全部熄灭4.PL1~PL4熄灭后3s，自动重复下一轮循环•设计步骤：1.分配I/O（输入2点/输出4点）2.设计梯形图程序练习2彩灯的PLC控制
