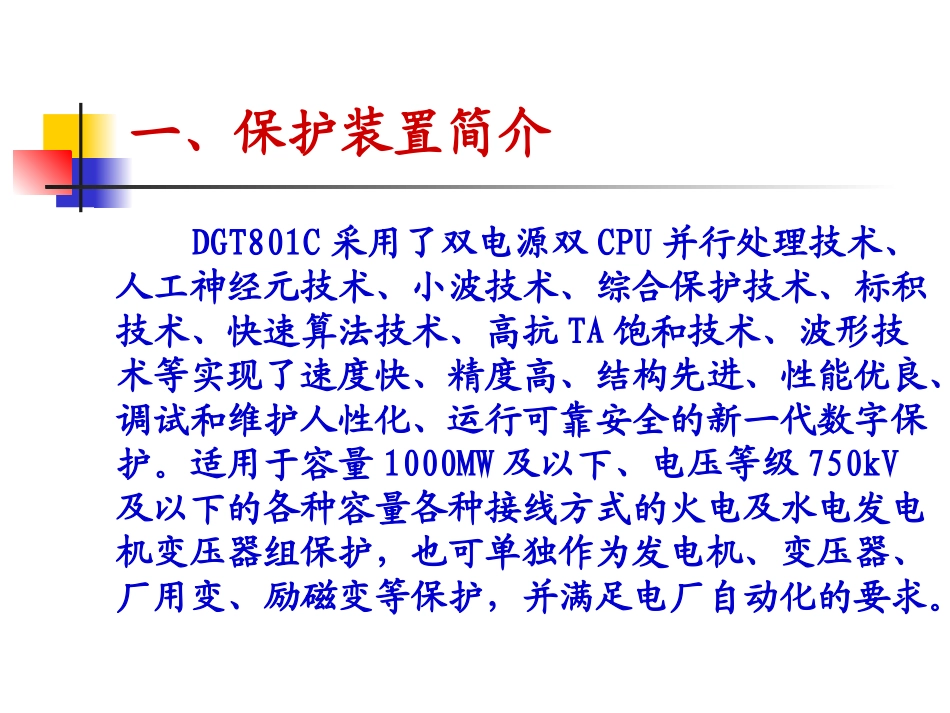

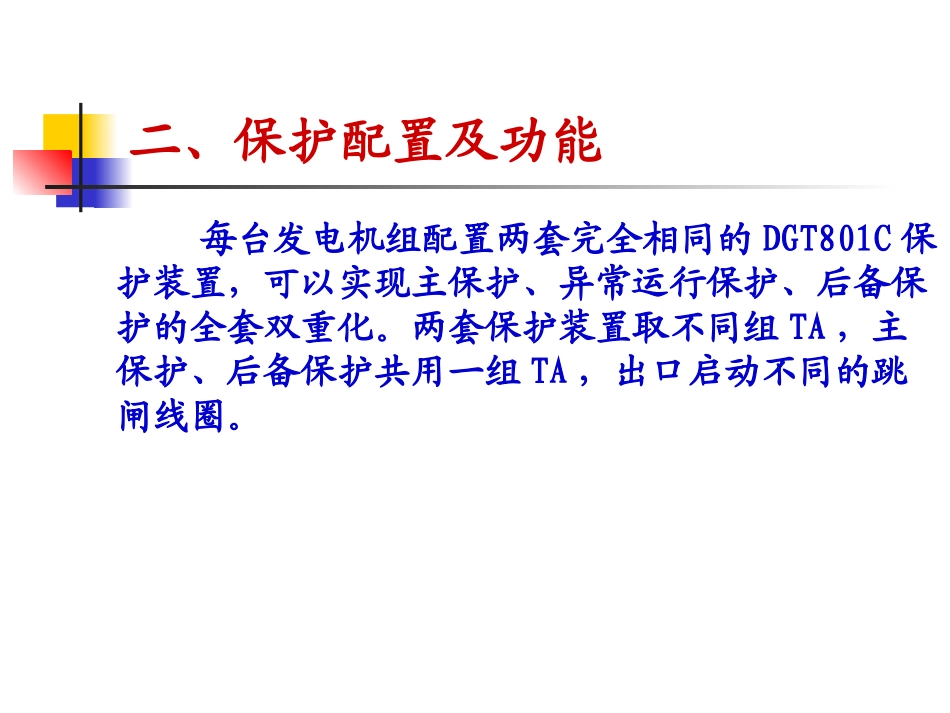

DGT801C发电机保护一、保护装置简介DGT801C采用了双电源双CPU并行处理技术、人工神经元技术、小波技术、综合保护技术、标积技术、快速算法技术、高抗TA饱和技术、波形技术等实现了速度快、精度高、结构先进、性能优良、调试和维护人性化、运行可靠安全的新一代数字保护。适用于容量1000MW及以下、电压等级750kV及以下的各种容量各种接线方式的火电及水电发电机变压器组保护，也可单独作为发电机、变压器、厂用变、励磁变等保护，并满足电厂自动化的要求。二、保护配置及功能每台发电机组配置两套完全相同的DGT801C保护装置，可以实现主保护、异常运行保护、后备保护的全套双重化。两套保护装置取不同组TA，主保护、后备保护共用一组TA，出口启动不同的跳闸线圈。1、发电机保护的配置（电气保护）1)、发电机纵差保护作为发电机定子绕组及其引出线相间短路故障的主保护。保护采用比率制动原理，出口设置为循环闭锁方式，保护逻辑见下图。因为发电机中性点一般不直接接地，当发电机差动区内发生相间短路故障时，有两相或三相差动同时动作出口跳闸；而当发电机发生一相在区内接地另一相在区外同时接地故障，只有一相差动动作，但同时有负序电压，保护也出口跳闸。如果只有一相差动动作无负序电压，判断为TA断线。U2>&&+TA断线出口跳闸单相差动动作至少两相差动动作A相差动B相差动C相差动A相差动B相差动C相差动2)、发电机横差保护作为发电机多分支中性点分别引出的发电机的匝间或跨分支故障的主保护转子一点接地保护动作&+信号出口ghzII&t1＞3)、发电机低压记忆过流保护作为发电机外部和相邻元件相间短路的后备保护&t1t2信号出口信号出口++labUUlbcUUlcaUUgaIIgbIIgcII0t0＜＜＜＞＞＞4)、定子接地基波零序电压保护保护采用基波零序电压式，范围为由机端至机内90％左右的定子绕组单相接地故障。可作小机组的定子接地保护，也可与三次谐波保护合用，组成大中型发电机的100％定子接地保护。保护接入3U0电压，取自发电机机端TV开口三角绕组两端，或取自发电机中性点单相TV（或配电变压器或消弧线圈）的二次。当零序电压式定子接地保护的输入电压取自机端TV开口三角形绕组时，为确保TV一次断线时保护不误动，需引入TV断线闭锁。3U0>TV断线&t信号出口机端TV开口三角电压5)、定子接地三次谐波电压保护保护反应发电机机端和中性点侧三次谐波电压大小和相位，反应发电机中性点向机内20％或100％左右的定子绕组单相接地故障，与发电机3U0定子接地保护联合构成100％的定子接地保护。t/03W发信或跳闸TV断线&6)、转子一点接地保护作为发电机励磁回路发生一点接地故障的保护，动作后发信号。注意：转子一点接地保护因两套保护之间相互影响，正常运行时只投入一套，需退出本屏装置运行时，切换至另一套转子接地保护7)、对称过负荷保护作为异常情况下引起发电机负荷过高的保护，动作后发信号和跳闸+出口信号I>IgI>IsI>IupIs不对称过负荷保护逻辑框图12gIIAIBICI信号信号出口出口>t1t2不对称过电流保护逻辑框图9)、失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障的保护Uh11)、误上电保护(a)、发电机盘车，未加励磁，断路器误合，造成发电机异步起动。(b)、发电机起停机过程中，已加励磁，但频率低于定值，断路器误合。(c)、发电机起停机过程中，已加励磁，但频率大于定值，断路器误合或非同期。t0&&0t1IK1K2出口12)、TV断线判别发电机出口配置两组TV输入，任意一组TV断线，保护发出报警信号，并自动切换至正常TV，不需闭锁发电机与电压相关的保护（失磁和过励磁）。对于变压器、厂高变与电压有关的保护则由控制字“TV断线投退原则”选择，TV断线时是否闭锁相应的保护。13）、TA断线判别采用可靠的TA断线闭锁功能，保证装置在TA断线及交...
