CDMA内环功控和调试VIP免费

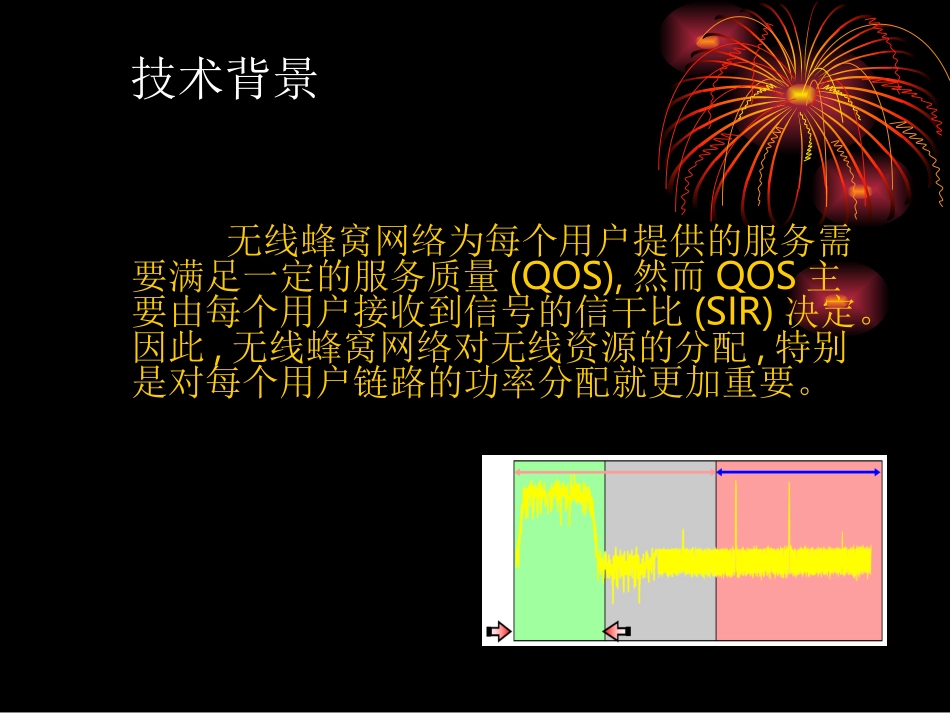

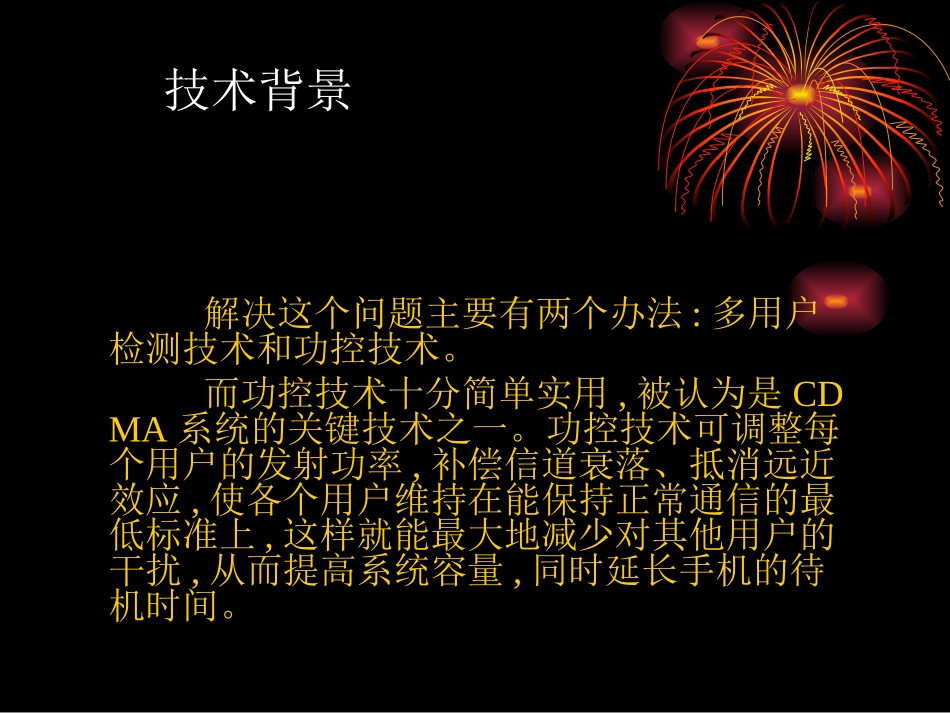

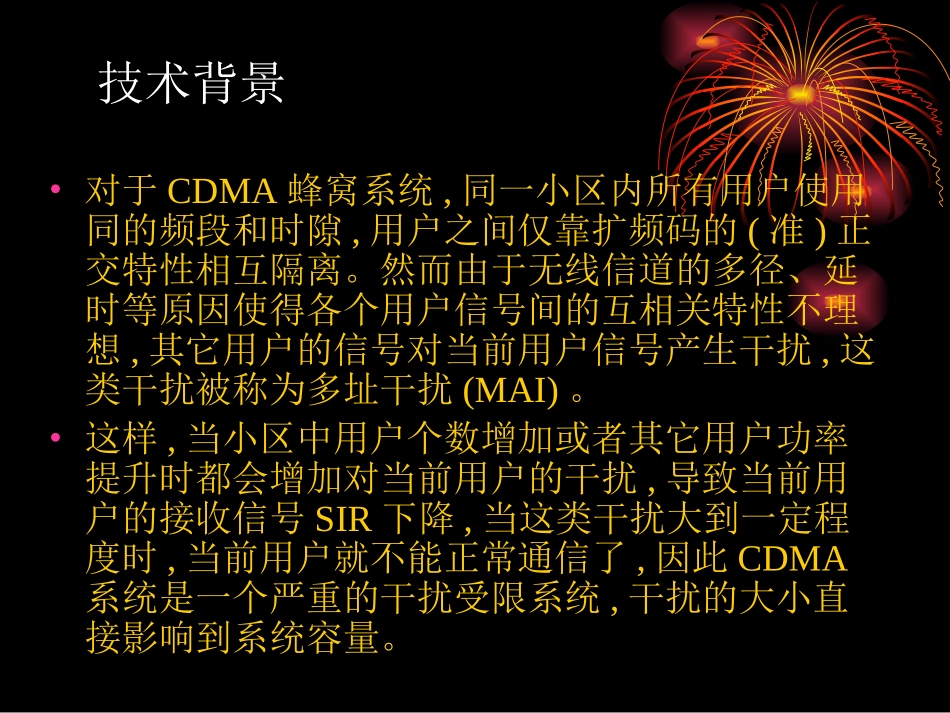

技术背景•对于CDMA蜂窝系统,同一小区内所有用户使用同的频段和时隙,用户之间仅靠扩频码的(准)正交特性相互隔离。然而由于无线信道的多径、延时等原因使得各个用户信号间的互相关特性不理想,其它用户的信号对当前用户信号产生干扰,这类干扰被称为多址干扰(MAI)。•这样,当小区中用户个数增加或者其它用户功率提升时都会增加对当前用户的干扰,导致当前用户的接收信号SIR下降,当这类干扰大到一定程度时,当前用户就不能正常通信了,因此CDMA系统是一个严重的干扰受限系统,干扰的大小直接影响到系统容量。技术背景无线蜂窝网络为每个用户提供的服务需要满足一定的服务质量(QOS),然而QOS主要由每个用户接收到信号的信干比(SIR)决定。因此,无线蜂窝网络对无线资源的分配,特别是对每个用户链路的功率分配就更加重要。技术背景解决这个问题主要有两个办法:多用户检测技术和功控技术。而功控技术十分简单实用,被认为是CDMA系统的关键技术之一。功控技术可调整每个用户的发射功率,补偿信道衰落、抵消远近效应,使各个用户维持在能保持正常通信的最低标准上,这样就能最大地减少对其他用户的干扰,从而提高系统容量,同时延长手机的待机时间。功控技术分类--从不同的角度,可以有不同的功控技术分类1>按准则大致可分为两大类:功率平衡准则和SIR平衡准则。---它们分别控制各个用户信号在接收端的有用功率相等或SIR相等。2>按功控效果可分为内环功控和外环功控。---内环功控主要用来对抗信道衰落和损耗,使得接收端信号SIR或功率达到特定的目标值;---外环功控根据特定环境下的服务质量要求,产生内环功控的SIR或功率门限值。3>按链路可分为反向功控和前向功控.---由于CDMA系统容量主要受反向链路容量限制,因此反向功控尤为重要。4>按功控的环路类型可分为开环和闭环功控.---开环功控是基于上下行信道对称假设的,它能够抵消路径损耗和阴影衰落,闭环功控不需作此假设,它同时还能抵消快衰落。5>按功控实现的方式可分为集中式功控和分布式功控.---集中式功控考察小区内所有用户的信息(链路增益等),对每个用户进行统一的调整,这个算法复杂度高,难以实现,但算法的收敛特性好;---分布式控制只根据单个用户信息产生控制指令,易于实现,但分布式算法需要满足一定的条件才能收敛远近效应上行链路中,由于各移动台与基站的距离不同,基站接收到较近移动台的信号衰减较小,接收到较远移动台的信号衰减较大,如果不采用功率控制,将导致强信号掩盖弱信号,这种远近效应使得部分用户无法正常通信｡角效应在下行链路中,当移动台处于相邻小区的交界处时,收到所属基站的有用信号很小,同时还会受到相邻小区基站的干扰,这就是角效应｡路径损耗无线电波在传播中经常会受到阴影效应的影响,移动台在小区内的位置是随机的,且经常移动,所以路径损耗会快速大幅度地变化,必须实时调整发射功率,才能保证所有用户的通信质量。功控作用是克服远近效应、阴影效应、路径损耗，并可部分地克服快衰落。NodeB对上行链路的SIR值进行测量，将测量值与预先设置的门限（SIRtarget）比较，如果测量值小于门限就向UE发出升高功率的TPC（TransmitPowerControl，发射功率控制）命令；如果大于门限就向UE发出值为降低功率的TPC命令。UE根据接收到的TPC命令进行快速功率调整，最终使上行链路的质量收敛于SIRtarget功控原理功控原理1>NodeB侧：每时隙测试上行DPCCHSIR，与目标SIR比较，测试SIR大于目标SIR，发TPC=0；如果测量SIR小于目标SIR，发TPC=1;2>UE侧：处理TPC命令，计算TPC_cmd；有两种上行功率控制模式：---PCA1，UE每个时隙处理一次TPC命令，步长Δtpc为1或者2dB；---PCA2，UE每五个时隙处理一次TPC命令，步长Δtpc为1dB。3>在DPCCH上的功控步长调整量：Δdpcch=Δtpc*TPC_cmd，TPC_cmd即利用上述算法计算的TPC合成命令。Δtpc也与之相关。高通平台内环功控调试首先，先确认射频切换点，以Wcdma2100频段为例，射频切换点一般存放在QCN以下NV项中：---NV_WCDMA_R1_RISE_I---NV_WCDMA_R1_FALL_I---NV_WCDMA_R2_RISE_I---NV_WCDMA_R2_FALL_I---NV_WCDMA_R3_RISE_I---NV_WCDMA_R3_FALL_I用以下公式可以计算出切换点具体功率值：m_fPASwitchPointRise[0]=...
