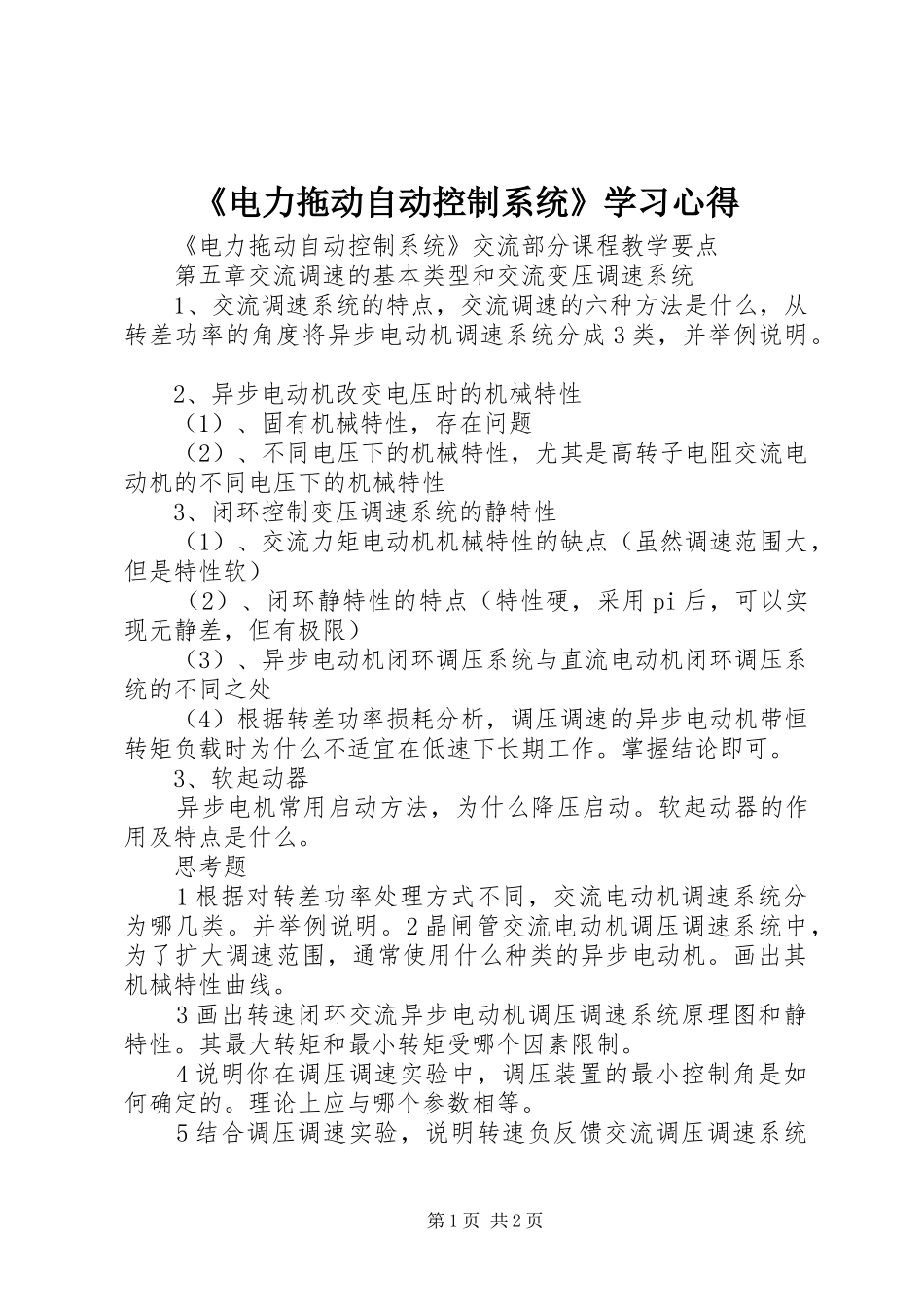

《电力拖动自动控制系统》学习心得《电力拖动自动控制系统》交流部分课程教学要点第五章交流调速的基本类型和交流变压调速系统1、交流调速系统的特点，交流调速的六种方法是什么，从转差功率的角度将异步电动机调速系统分成3类，并举例说明。2、异步电动机改变电压时的机械特性（1）、固有机械特性，存在问题（2）、不同电压下的机械特性，尤其是高转子电阻交流电动机的不同电压下的机械特性3、闭环控制变压调速系统的静特性（1）、交流力矩电动机机械特性的缺点（虽然调速范围大，但是特性软）（2）、闭环静特性的特点（特性硬，采用pi后，可以实现无静差，但有极限）（3）、异步电动机闭环调压系统与直流电动机闭环调压系统的不同之处（4）根据转差功率损耗分析，调压调速的异步电动机带恒转矩负载时为什么不适宜在低速下长期工作。掌握结论即可。3、软起动器异步电机常用启动方法，为什么降压启动。软起动器的作用及特点是什么。思考题1根据对转差功率处理方式不同，交流电动机调速系统分为哪几类。并举例说明。2晶闸管交流电动机调压调速系统中，为了扩大调速范围，通常使用什么种类的异步电动机。画出其机械特性曲线。3画出转速闭环交流异步电动机调压调速系统原理图和静特性。其最大转矩和最小转矩受哪个因素限制。4说明你在调压调速实验中，调压装置的最小控制角是如何确定的。理论上应与哪个参数相等。5结合调压调速实验，说明转速负反馈交流调压调速系统第1页共2页原理。画出高阻转子电动机的闭环静特性。6根据转差功率损耗分析，交流变压调速系统最适合哪一类负载。该负载下的最大转差功率损耗系数为多大。对应得转差率是多少。7普通交流电动机带恒转矩负载进行调压调速，能否低速长期运行。为什么。8说明交流电动机轻载降压节能原理。轻载时是否电压越低越好。为什么。第2页共2页
