正压转负压电路LM2576VIP免费

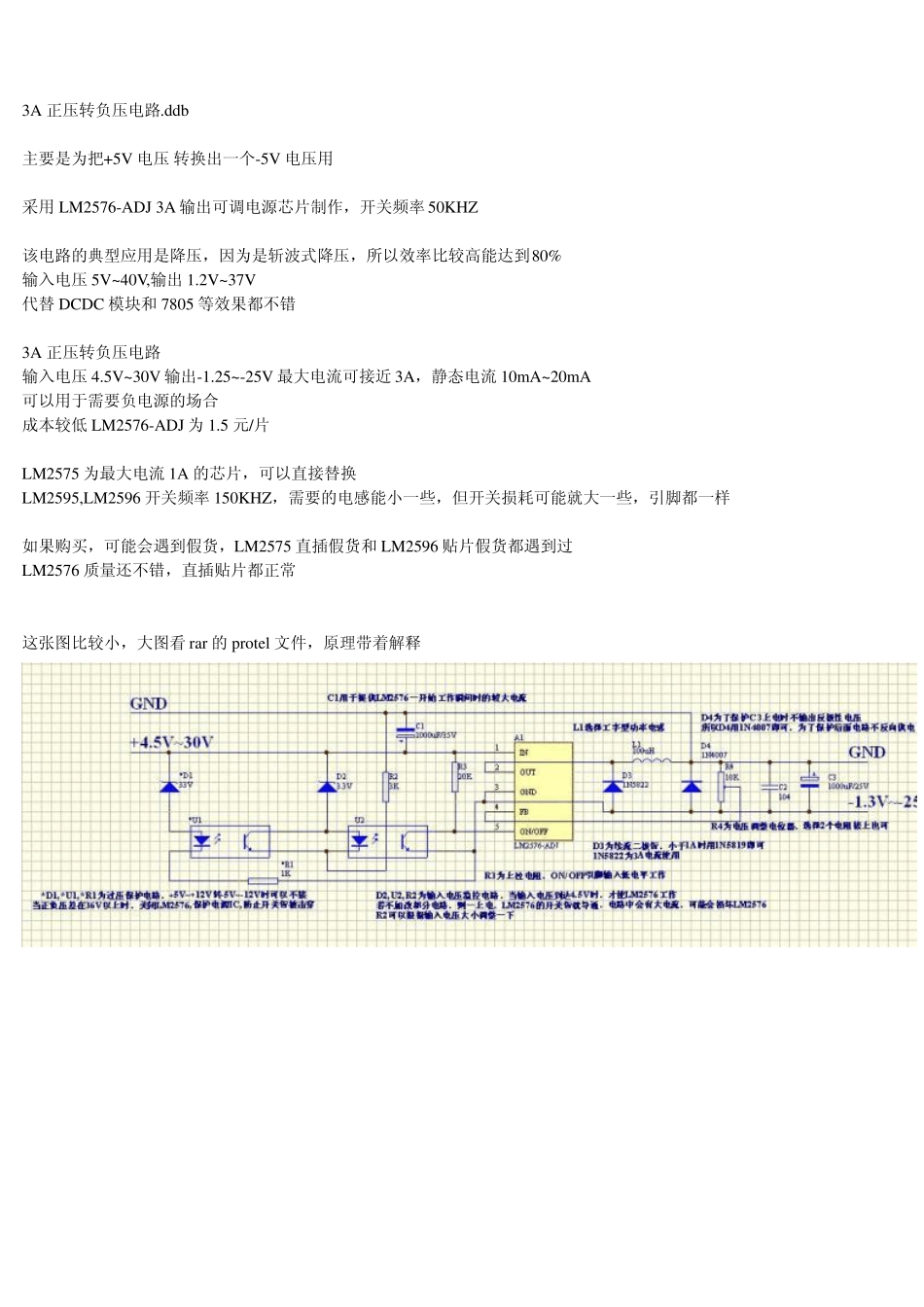

正压转负压电路LM2576_第1页
1/1
3A正压转负压电路.ddb主要是为把+5V电压转换出一个-5V电压用采用LM2576-ADJ3A输出可调电源芯片制作,开关频率50KHZ该电路的典型应用是降压,因为是斩波式降压,所以效率比较高能达到80%输入电压5V~40V,输出1.2V~37V代替DCDC模块和7805等效果都不错3A正压转负压电路输入电压4.5V~30V输出-1.25~-25V最大电流可接近3A,静态电流10mA~20mA可以用于需要负电源的场合成本较低LM2576-ADJ为1.5元/片LM2575为最大电流1A的芯片,可以直接替换LM2595,LM2596开关频率150KHZ,需要的电感能小一些,但开关损耗可能就大一些,引脚都一样如果购买,可能会遇到假货,LM2575直插假货和LM2596贴片假货都遇到过LM2576质量还不错,直插贴片都正常这张图比较小,大图看rar的protel文件,原理带着解释

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

正压转负压电路LM2576
