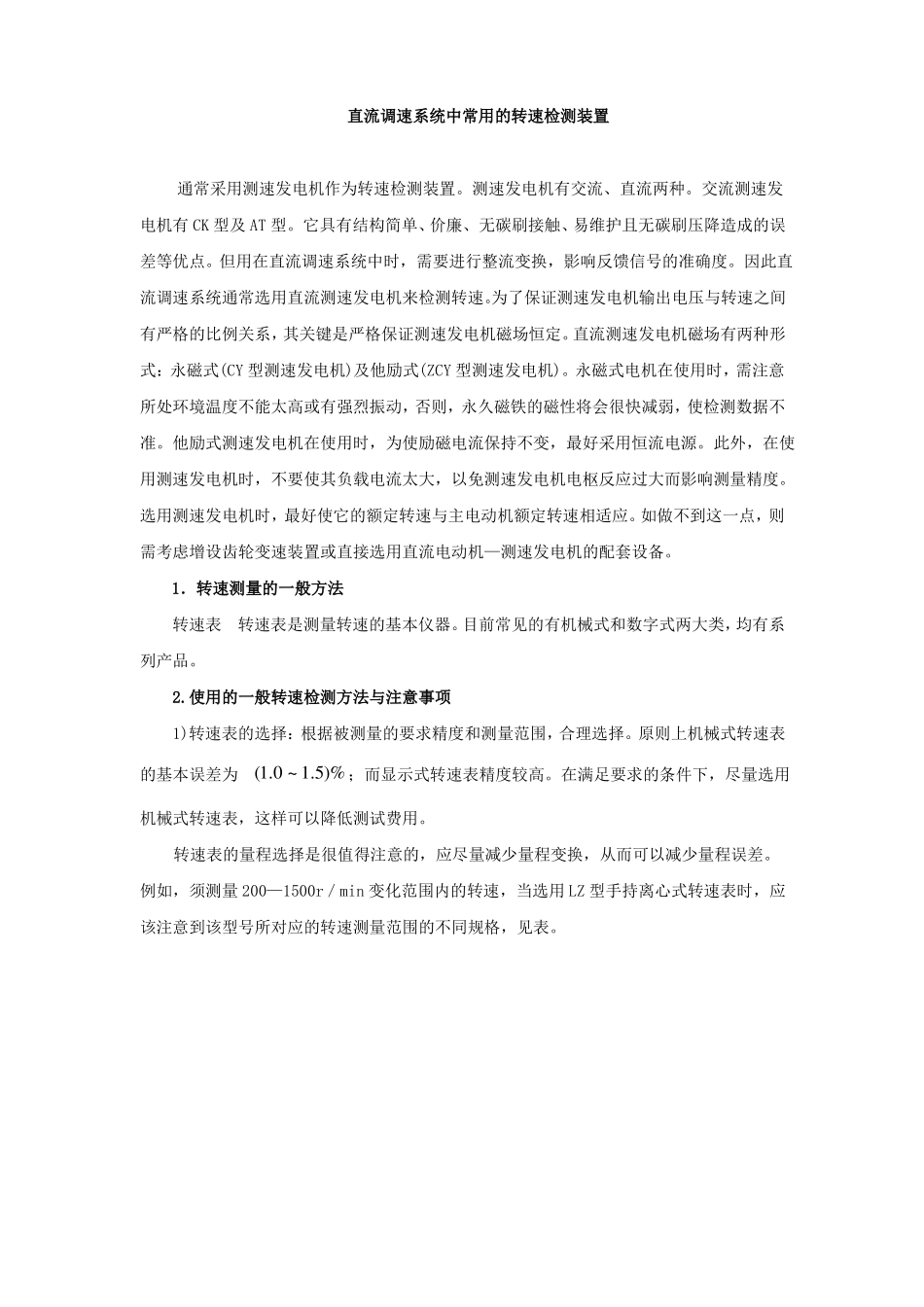

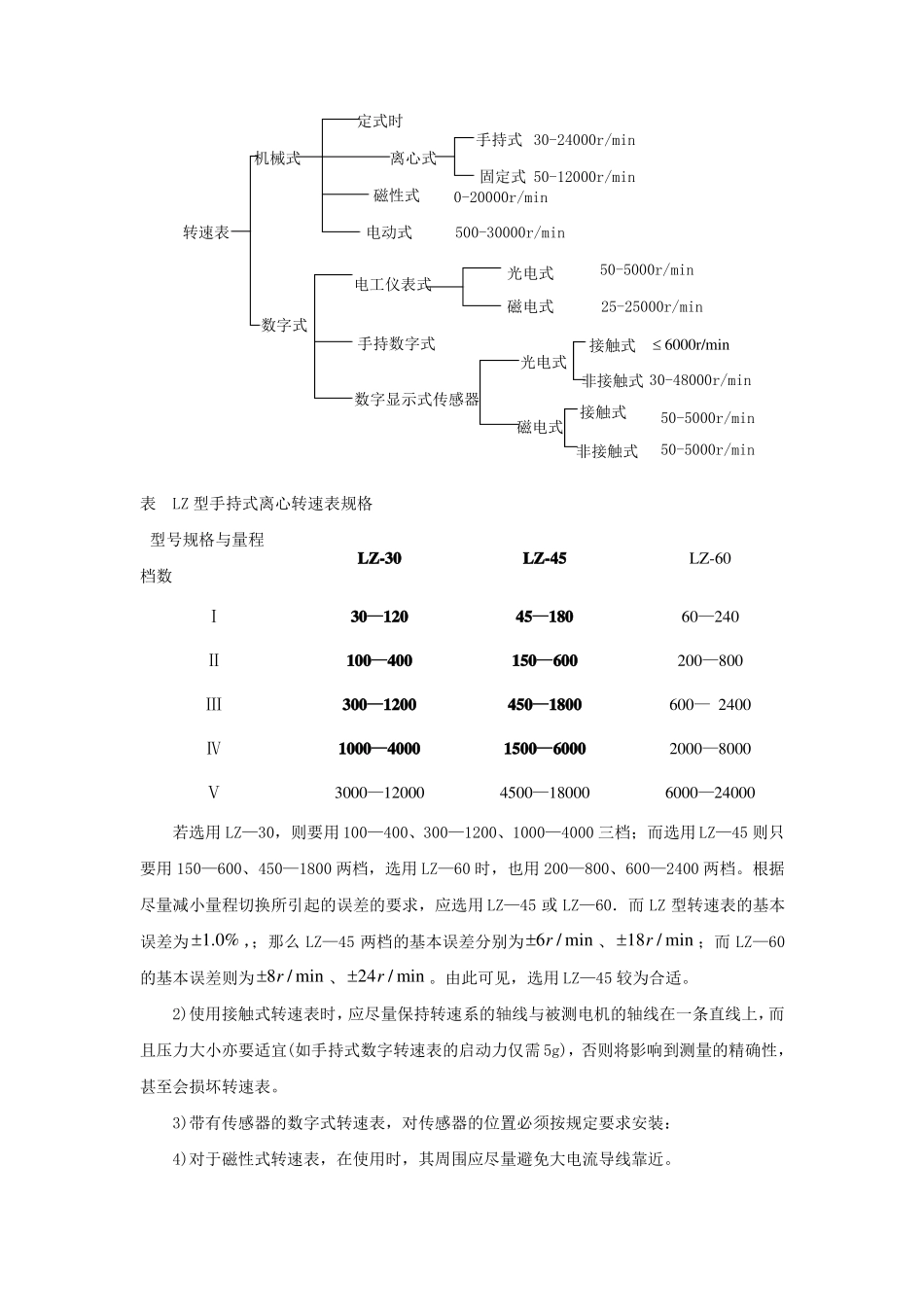

直流调速系统中常用的转速检测装置通常采用测速发电机作为转速检测装置。测速发电机有交流、直流两种。交流测速发电机有CK型及AT型。它具有结构简单、价廉、无碳刷接触、易维护且无碳刷压降造成的误差等优点。但用在直流调速系统中时，需要进行整流变换，影响反馈信号的准确度。因此直流调速系统通常选用直流测速发电机来检测转速。为了保证测速发电机输出电压与转速之间有严格的比例关系，其关键是严格保证测速发电机磁场恒定。直流测速发电机磁场有两种形式：永磁式(CY型测速发电机)及他励式(ZCY型测速发电机)。永磁式电机在使用时，需注意所处环境温度不能太高或有强烈振动，否则，永久磁铁的磁性将会很快减弱，使检测数据不准。他励式测速发电机在使用时，为使励磁电流保持不变，最好采用恒流电源。此外，在使用测速发电机时，不要使其负载电流太大，以免测速发电机电枢反应过大而影响测量精度。选用测速发电机时，最好使它的额定转速与主电动机额定转速相适应。如做不到这一点，则需考虑增设齿轮变速装置或直接选用直流电动机—测速发电机的配套设备。1．转速测量的一般方法转速表转速表是测量转速的基本仪器。目前常见的有机械式和数字式两大类，均有系列产品。2.使用的一般转速检测方法与注意事项1)转速表的选择：根据被测量的要求精度和测量范围，合理选择。原则上机械式转速表的基本误差为(1.0~1.5)%；而显示式转速表精度较高。在满足要求的条件下，尽量选用机械式转速表，这样可以降低测试费用。转速表的量程选择是很值得注意的，应尽量减少量程变换，从而可以减少量程误差。例如，须测量200—1500r／min变化范围内的转速，当选用LZ型手持离心式转速表时，应该注意到该型号所对应的转速测量范围的不同规格，见表。定式时手持式30-24000r/min机械式离心式磁性式转速表电动式电工仪表式数字式手持数字式光电式非接触式30-48000r/min数字显示式传感器磁电式接触式非接触式50-5000r/min50-5000r/min接触式6000r/min固定式50-12000r/min0-20000r/min500-30000r/min光电式磁电式50-5000r/min25-25000r/min表LZ型手持式离心转速表规格型号规格与量程LZ-30档数ⅠⅡⅢⅣⅤ30—120100—400300—12001000—40003000—1200045—180150—600450—18001500—60004500—1800060—240200—800600—24002000—80006000—24000LZ-45LZ-60若选用LZ—30，则要用100—400、300—1200、1000—4000三档；而选用LZ—45则只要用150—600、450—1800两档，选用LZ—60时，也用200—800、600—2400两档。根据尽量减小量程切换所引起的误差的要求，应选用LZ—45或LZ—60．而LZ型转速表的基本误差为1.0%，；那么LZ—45两档的基本误差分别为6r/min、18r/min；而LZ—60的基本误差则为8r/min、24r/min。由此可见，选用LZ—45较为合适。2)使用接触式转速表时，应尽量保持转速系的轴线与被测电机的轴线在一条直线上，而且压力大小亦要适宜(如手持式数字转速表的启动力仅需5g)，否则将影响到测量的精确性，甚至会损坏转速表。3)带有传感器的数字式转速表，对传感器的位置必须按规定要求安装：4)对于磁性式转速表，在使用时，其周围应尽量避免大电流导线靠近。3．低转速的测量。在测定调速系统的技术指标时，常常遇到要测低于30r／min的转速。一些宽调速系统或一些特殊的稳速系统，其转速低至0.1r／min，即10min一转，甚至更低。对于这种低转速，上述的转速表均已无法使用。目前，—般采用下列办法测定：⑴计时法计时法是在读取电动机转数N的同时，用秒表计取时间t的办法，然后计算转速，即：n＝N／t(r／min)（）式中N——转数(r)；t——对应的时间(min)这种低转速的测量方法，在任何场合下都可方便地采用。但应注意计时操作误差。这种测量方法，随着转速的变低，所花的测量时间就越多。由式()可知，这种测量误差，除了计时秒表的基本误差外，主要来自操作误差，即在读取转数时，由秒表的配合操作误差以及读取转数时的视觉误差等所引起的。采取读转速和计时由同一个测量者进行，可以减少这种误差；增长测量时间，也是减少测量误差的一种办法。例如：在测量转速N时的视觉误差为N，而计时操作误差...
