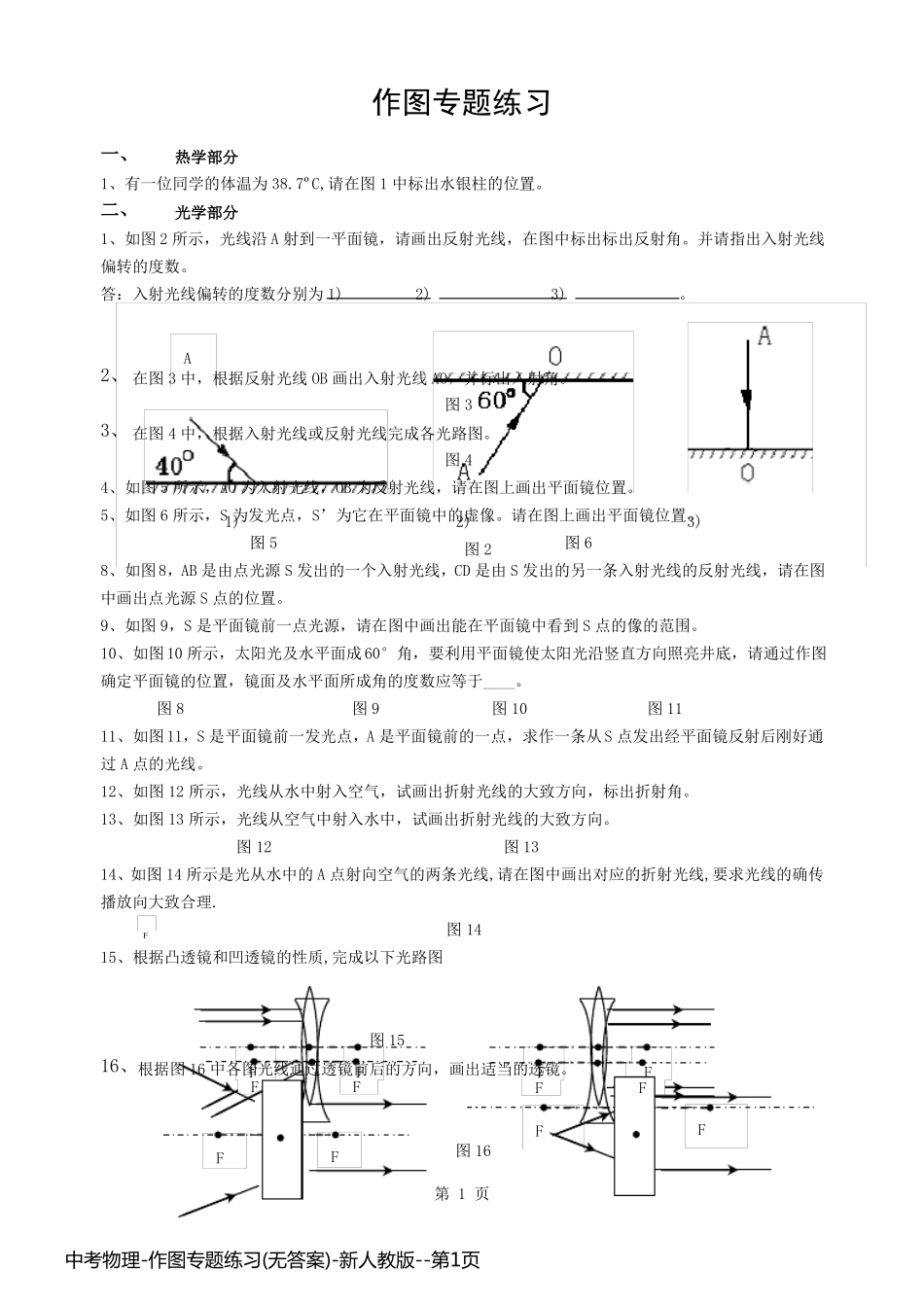

作图专题练习一、二、热学部分光学部分1、有一位同学的体温为38.7ºC,请在图1中标出水银柱的位置。1、如图2所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。并请指出入射光线偏转的度数。答：入射光线偏转的度数分别为1)2)3)。A2、在图3中，根据反射光线OB画出入射光线AO，并标出入射角。图33、在图4中，根据入射光线或反射光线完成各光路图。图44、如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。5、如图6所示，S为发光点，S’为它在平面镜中的虚像。请在图上画出平面镜位置。1)2)3)图5图6图28、如图8，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。9、如图9，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。10、如图10所示，太阳光及水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面及水平面所成角的度数应等于____。图8图9图10图1111、如图11，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。12、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。13、如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。图12图1314、如图14所示是光从水中的A点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的确传播放向大致合理.图1415、根据凸透镜和凹透镜的性质,完成以下光路图F图1516、根据图16中各图光线通过透镜前后的方向，画出适当的透镜。FFFFFFF图16FF第1页FFF中考物理-作图专题练习(无答案)-新人教版--第1页中考物理-作图专题练习(无答案)-新人教版--第1页17、在图17各图中，根据已给出的入（出）射光线及透镜的类型，分别画出它们的出（入）射光线。（a）(b)(c)(d)图1718、一束光线经某光学元件后的出射光线如图18所示，请在方框内画出你所学过的两种光学元件。图1819、物体AB放在凸透镜前距光心1.5f处，请在图19中画出AB的像A’B’，要求表示出像的大致位置及像的性质。A图15B20、在图20中的凸透镜主轴上，画出物体AB（用表示）和它的像A’B’，使之成为一个照相机的成A像示意图。图20三、力学部分1、一个重100牛的物体放在水平地面上保持静止，如图1，用力的图示法画出物体所受重力。2、如图2所示，木块的重力为3牛，放在水平地面上，请用力的图示法画出物体所受支持力。3、用力的图示法在图3中画出重力为15牛的物体A所受重力。图1图24、一个小球悬挂在一根细线下，细线对小球的拉力为6牛，请用力的图示法画出小球所受的拉力。A图3图45、如图5静止放在水平地面上的木块重12牛，用力的图示作出木块对地面的压力。6、如图6所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的图示作出墙壁所受的压力。a)静止在斜面上的木块重30牛，对斜面的压力为18牛，试用力的图示法在图23中画出这两个力。7、用50牛的水平向右的力F在P处推小车，在图7中用力的图示法画出力F。8中用力的图示法画出这个8、一辆小车受到及水平地面成30º斜向右上方的15牛的拉力的作用，在图拉力。（作用点在A点）图5图69、物体M在水平方向受平衡力作用，已知一个力F如图9所示，试画出另一个在水平方向的力的大小和方向。图7图8F第2页图9图10中考物理-作图专题练习(无答案)-新人教版--第2页中考物理-作图专题练习(无答案)-新人教版--第2页a)自动化生产线上，常用传送带传送工件。如图所示，一个工件及传送带一起以0.2米／秒的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意10、自动化生产线上，常用传送带传送工件。如图10所示，一个工件及传送带一起以0.2米／秒的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。11、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图11中作出该球受力的图示。12、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的图示法在图中画出该物体的受力图。图11图12V13所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线13、如...
