中考物理《光学作图》专项练习题(附答案) VIP专享VIP免费

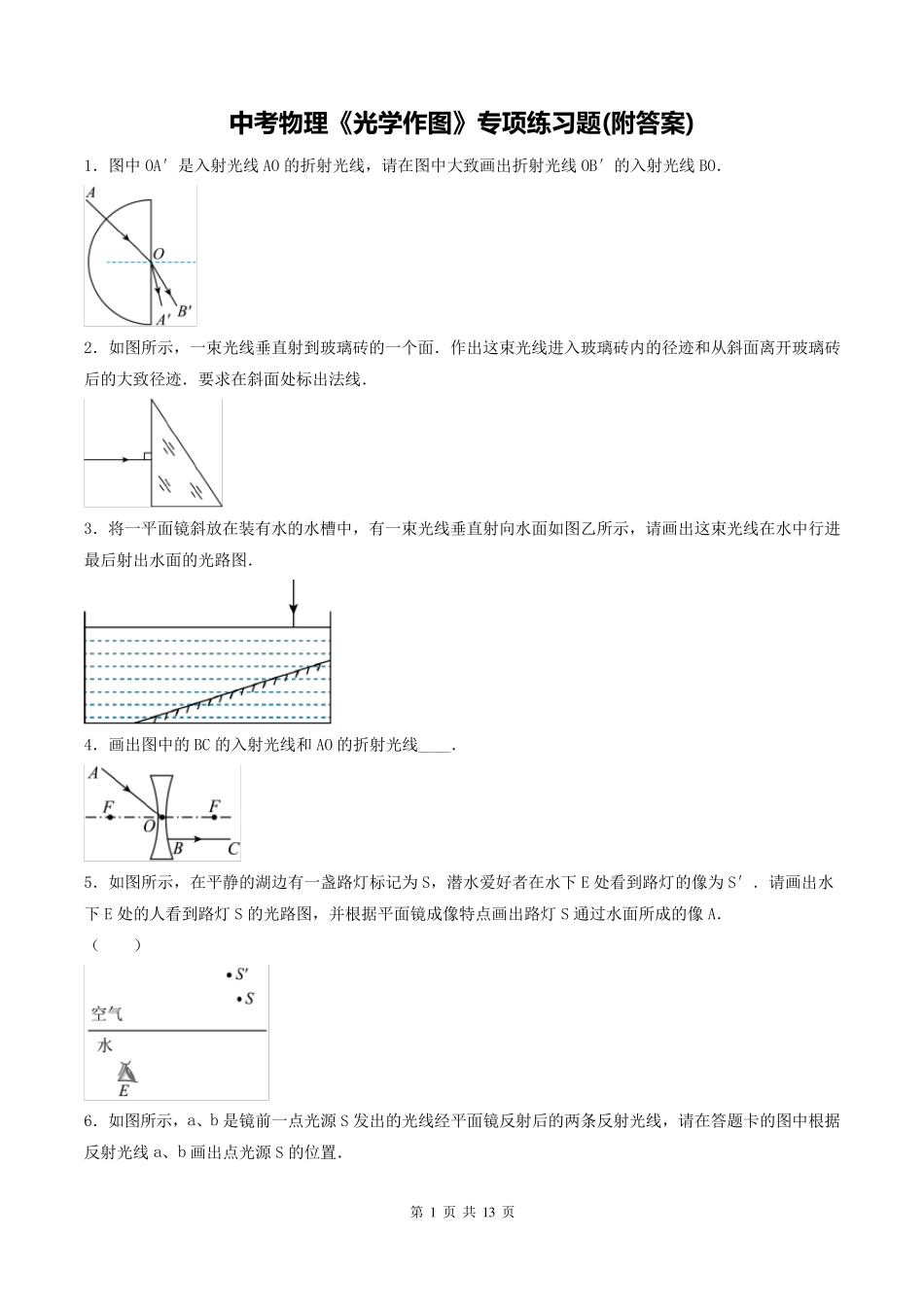

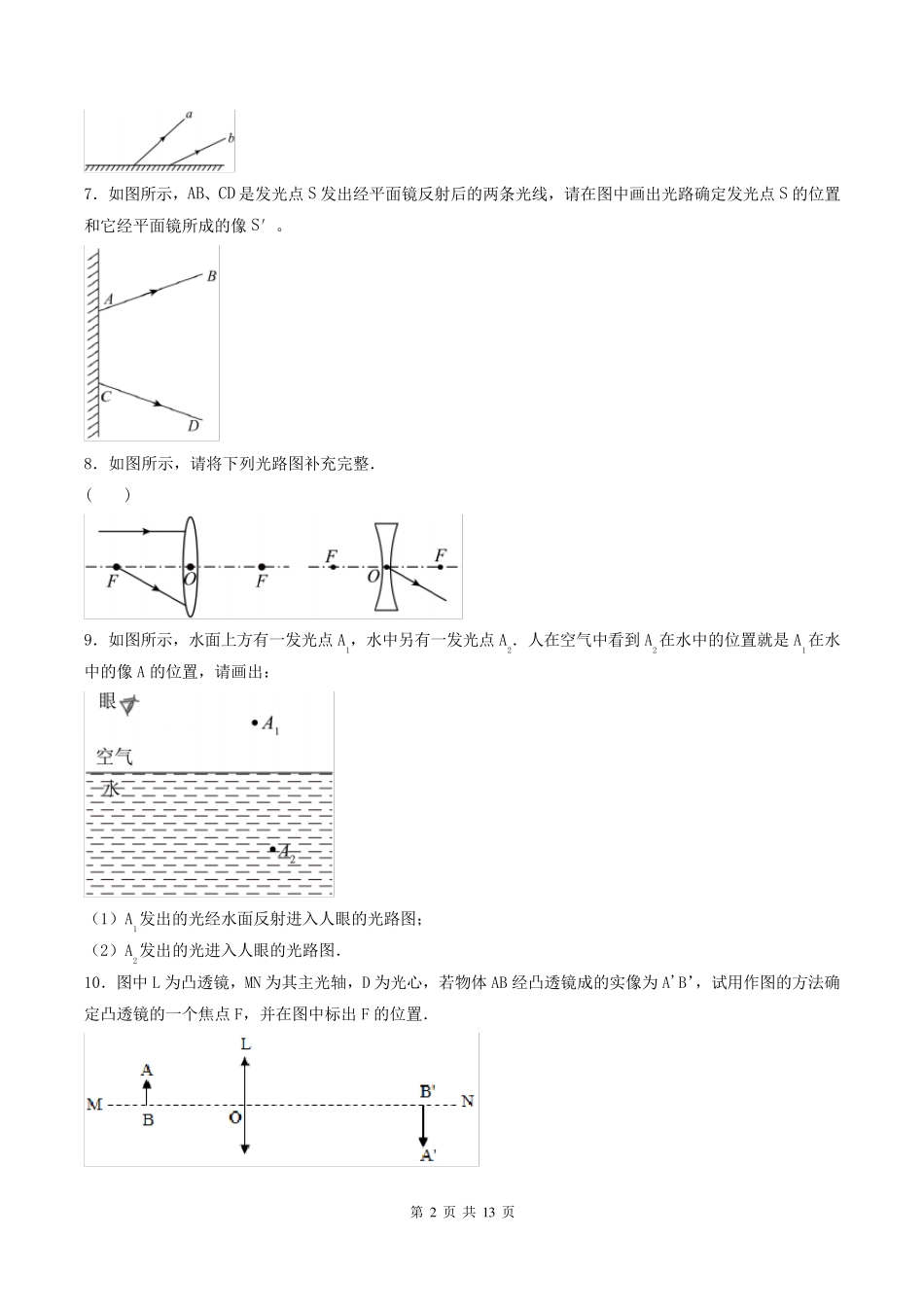

第1页共13页中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．第2页共13页7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。8．如图所示，请将下列光路图补充完整．()9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．第3页共13页11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．()13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。请画出平面镜并作出光从O点传播到B点的光路图。14．如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两条光线透过凸透镜后的折射光线。15．如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上．请在图中画出射向凸透镜这束入射光和经平面镜反射的光路，并标出反射角的度数．16．画出光线ab和Oc通过透镜前后的完整光路．第4页共13页17．如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．18．如图所示，一束光从玻璃砖AB面垂直射入，折射后从玻璃砖AC面射出，请画出这束光在AC面发生折射的光路图。19．如图所示,学校教学楼楼梯拐角处墙上装了一面镜子,在方便同学们日常整理仪容的同时,也能更好地在节电的情况下通过光的反射对楼道进行照明．请画出灯S经过镜子照射到下层楼道A点的光路及灯S在镜中的像S´．()20．如图所示，一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．()第5页共13页参考答案与解析1．【详解】光从一种介质斜射入另一种介质时，发生折射现象，折射角随入射角的增大而增大．BO的折射光线OB′的折射角较小，对应的入射光线BO的入射角也较小，处在AO和法线之间．如下图：2．【分析】光的折射定律的内容：入射光线、法线、折射光线在同一平面内，折射光线和入射光线分别位于法线两侧．当光线垂直入射时，折射光线、法线和入射光线在同一直线上．当光线从空气斜射入其它透明介质时，折射角小于入射角；当光线从其它介质斜射入空气时，则折射角大于入射角．【详解】首先光从空气垂直入射到玻璃的表面，所以传播方向不变．然后光从玻璃斜射入空气中，首先过入射点画出法线，然后根据光从其它介质斜射入空气时折射角大于入射角，画出折射光线．如图所示：第6页共13页3．【详解】光垂直射到空气和水的界面时，传播方向不变，再射到平面镜上，根据光的反射定律，反射角等于入射角，作反射光线，光又射到水和空气的界面时，发生折射，折射角大...
