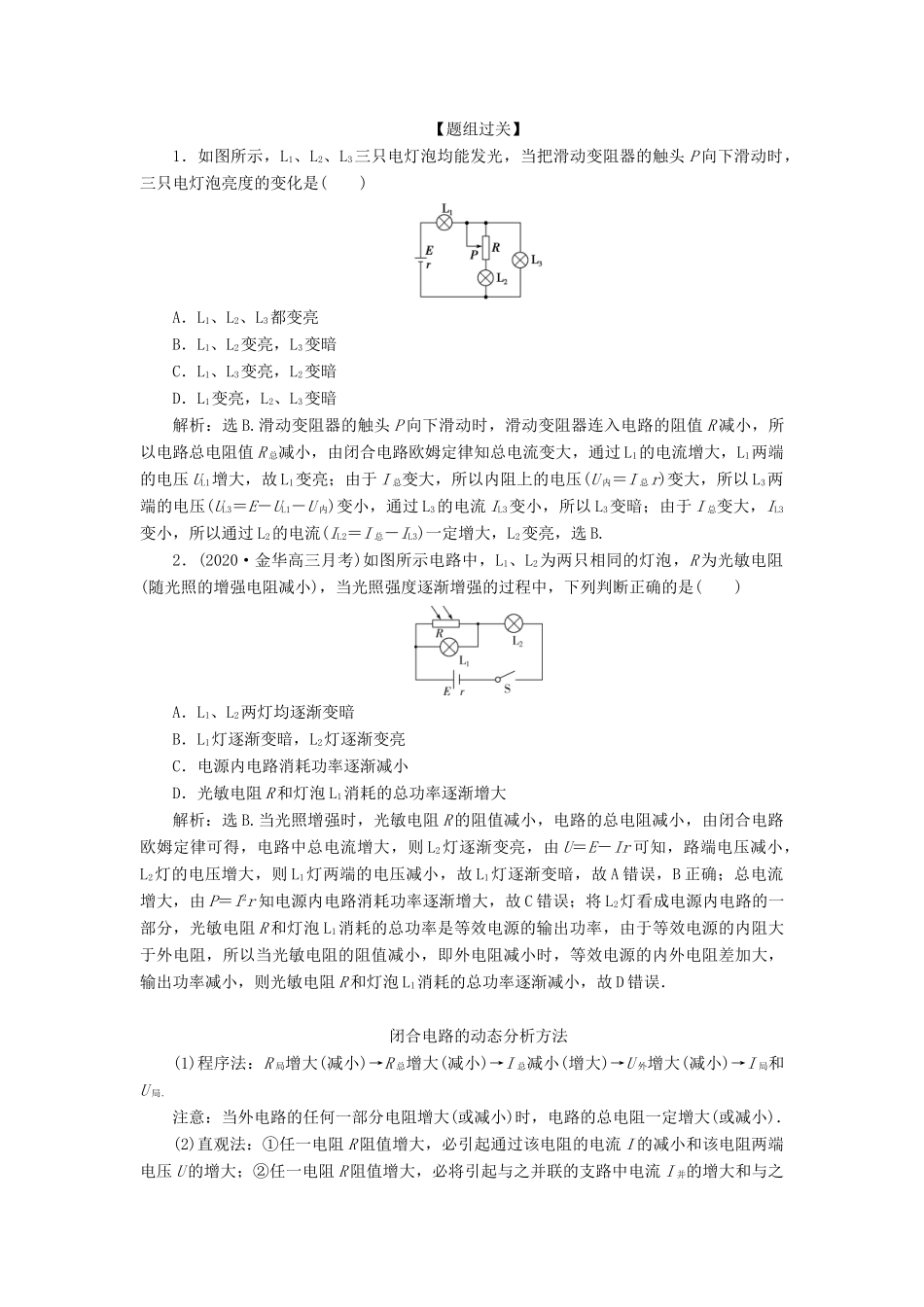

第2节闭合电路欧姆定律【基础梳理】提示：非静电力负极正极其他形式的能电能内阻正比反比电源电动势电源内阻短路电流【自我诊断】判一判(1)电路中某电阻的阻值最大，该电阻的功率不一定最大．()(2)电路中只有一个电阻增大时，电路的总电阻不一定增大．()(3)电流表改装时，并联的电阻越小，改装后的量程越大．()(4)电动势就是电源两极间的电压．()(5)闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比．()(6)闭合电路中的短路电流无限大．()提示：(1)√(2)×(3)√(4)×(5)√(6)×做一做(多选)如图所示为某一电源的U－I图线，由图可知()A．电源电动势为2VB．电源内电阻为ΩC．电源短路时电流为6AD．电路路端电压为1V时，电路中电流为5A提示：AD闭合电路的动态分析【题组过关】1．如图所示，L1、L2、L3三只电灯泡均能发光，当把滑动变阻器的触头P向下滑动时，三只电灯泡亮度的变化是()A．L1、L2、L3都变亮B．L1、L2变亮，L3变暗C．L1、L3变亮，L2变暗D．L1变亮，L2、L3变暗解析：选B.滑动变阻器的触头P向下滑动时，滑动变阻器连入电路的阻值R减小，所以电路总电阻值R总减小，由闭合电路欧姆定律知总电流变大，通过L1的电流增大，L1两端的电压UL1增大，故L1变亮；由于I总变大，所以内阻上的电压(U内＝I总r)变大，所以L3两端的电压(UL3＝E－UL1－U内)变小，通过L3的电流IL3变小，所以L3变暗；由于I总变大，IL3变小，所以通过L2的电流(IL2＝I总－IL3)一定增大，L2变亮，选B.2．(2020·金华高三月考)如图所示电路中，L1、L2为两只相同的灯泡，R为光敏电阻(随光照的增强电阻减小)，当光照强度逐渐增强的过程中，下列判断正确的是()A．L1、L2两灯均逐渐变暗B．L1灯逐渐变暗，L2灯逐渐变亮C．电源内电路消耗功率逐渐减小D．光敏电阻R和灯泡L1消耗的总功率逐渐增大解析：选B.当光照增强时，光敏电阻R的阻值减小，电路的总电阻减小，由闭合电路欧姆定律可得，电路中总电流增大，则L2灯逐渐变亮，由U＝E－Ir可知，路端电压减小，L2灯的电压增大，则L1灯两端的电压减小，故L1灯逐渐变暗，故A错误，B正确；总电流增大，由P＝I2r知电源内电路消耗功率逐渐增大，故C错误；将L2灯看成电源内电路的一部分，光敏电阻R和灯泡L1消耗的总功率是等效电源的输出功率，由于等效电源的内阻大于外电阻，所以当光敏电阻的阻值减小，即外电阻减小时，等效电源的内外电阻差加大，输出功率减小，则光敏电阻R和灯泡L1消耗的总功率逐渐减小，故D错误．闭合电路的动态分析方法(1)程序法：R局增大(减小)→R总增大(减小)→I总减小(增大)→U外增大(减小)→I局和U局．注意：当外电路的任何一部分电阻增大(或减小)时，电路的总电阻一定增大(或减小)．(2)直观法：①任一电阻R阻值增大，必引起通过该电阻的电流I的减小和该电阻两端电压U的增大；②任一电阻R阻值增大，必将引起与之并联的支路中电流I并的增大和与之串联的各电路电压U串的减小．(3)极限法：由滑动变阻器引起的电路变化的问题，可将变阻器的滑动端分别滑至两个极端或将变阻器的阻值推向两个极端进行分析讨论．但此时要注意是否出现极值情况，即变化是否单调．(4)特殊值法：对于某些特殊电路问题，可以采取代入特殊值的方法去判定．闭合电路的故障分析【题组过关】1．如图所示的电路中，电源的电动势为6V，当开关S接通后，灯泡L1、L2都不亮，用电压表测得各部分的电压是Uab＝6V，Uad＝0，Ucd＝6V，由此可判定()A．L1和L2的灯丝都烧断了B．L1的灯丝烧断了C．L2的灯丝烧断了D．滑动变阻器R断路解析：选C.由Uab＝6V可知，电源完好，灯泡都不亮，说明电路中出现断路故障．由Ucd＝6V可知，灯泡L1与滑动变阻器R是接通的，断路故障出现在c、d之间，故灯L2断路，选项C正确．2．(2020·绍兴质检)如图所示是某物理小组同学研究串联电路中电流、电压特点的实物连接图．当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是()A．L1断路B．L1短路C．L2断路D．L2短路答案：D常用电路故障检查方法(1)电压表检测：如果电压表示数为零，则说明可能在并联路段之外有断路，或关联路段短路．(2)电流表检测：当电路中接有电源时，可用电流表测量各部分...
