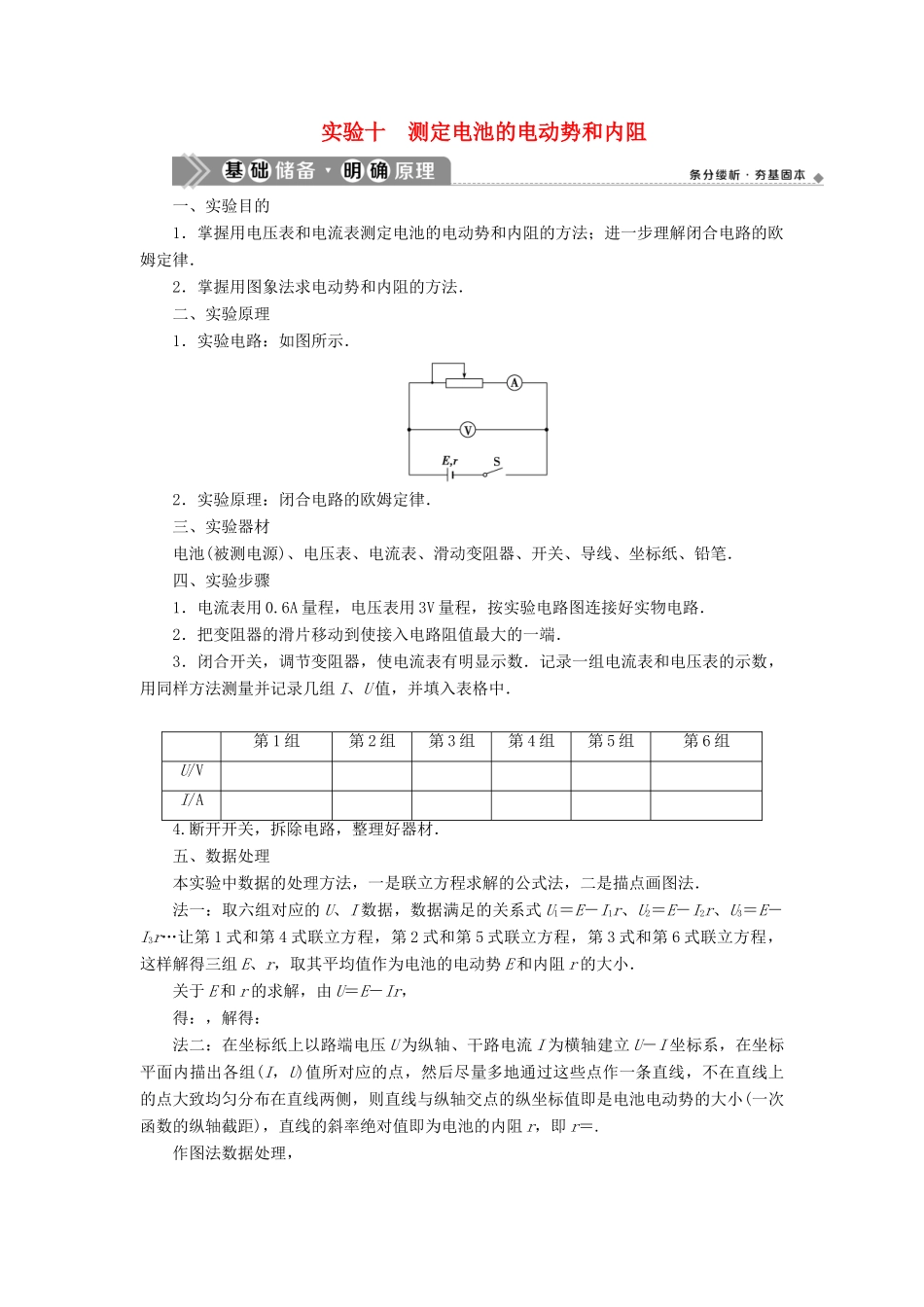

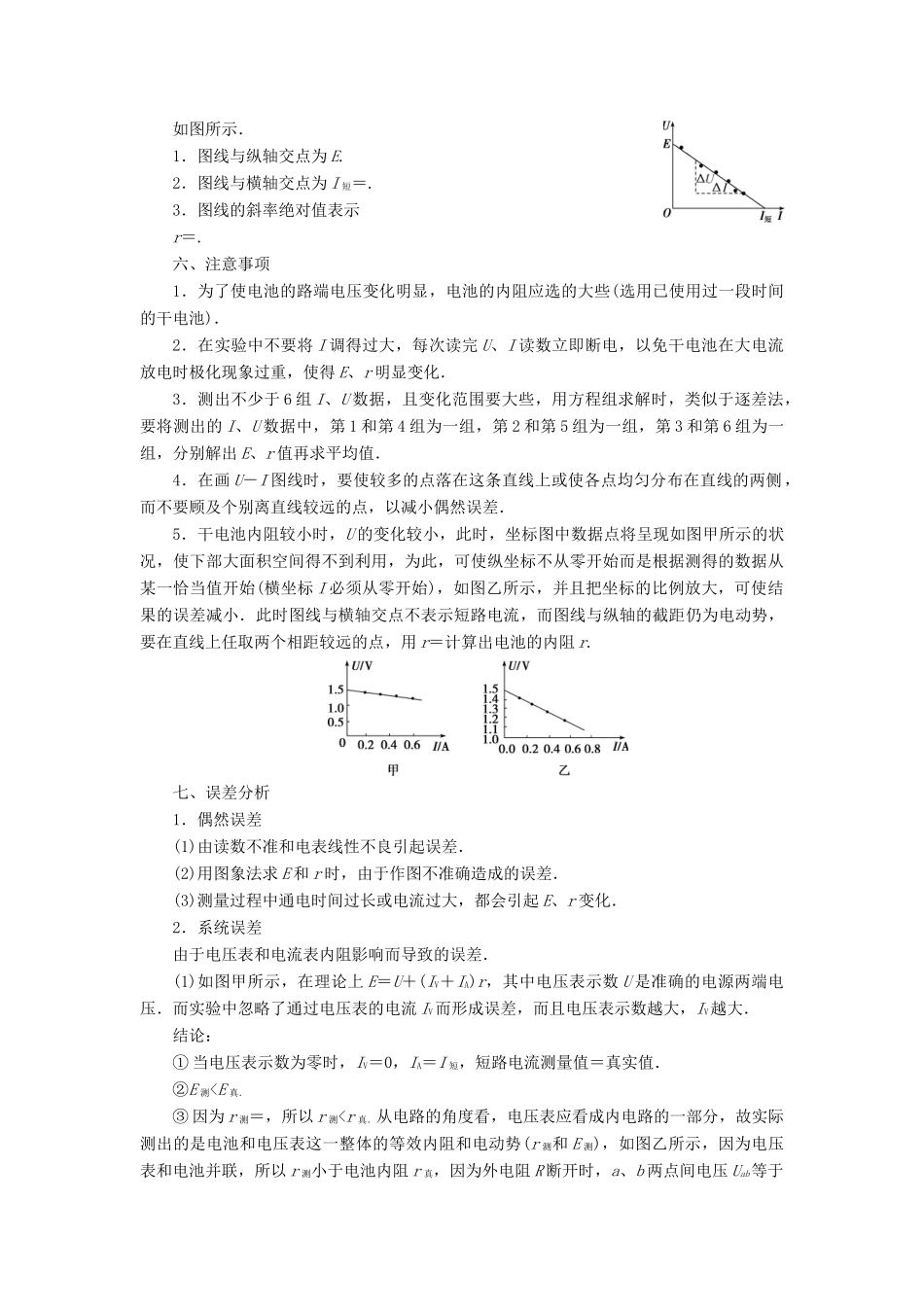

实验十测定电池的电动势和内阻一、实验目的1．掌握用电压表和电流表测定电池的电动势和内阻的方法；进一步理解闭合电路的欧姆定律．2．掌握用图象法求电动势和内阻的方法．二、实验原理1．实验电路：如图所示．2．实验原理：闭合电路的欧姆定律．三、实验器材电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔．四、实验步骤1．电流表用0.6A量程，电压表用3V量程，按实验电路图连接好实物电路．2．把变阻器的滑片移动到使接入电路阻值最大的一端．3．闭合开关，调节变阻器，使电流表有明显示数．记录一组电流表和电压表的示数，用同样方法测量并记录几组I、U值，并填入表格中．第1组第2组第3组第4组第5组第6组U/VI/A4.断开开关，拆除电路，整理好器材．五、数据处理本实验中数据的处理方法，一是联立方程求解的公式法，二是描点画图法．法一：取六组对应的U、I数据，数据满足的关系式U1＝E－I1r、U2＝E－I2r、U3＝E－I3r…让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E、r，取其平均值作为电池的电动势E和内阻r的大小．关于E和r的求解，由U＝E－Ir，得：，解得：法二：在坐标纸上以路端电压U为纵轴、干路电流I为横轴建立U－I坐标系，在坐标平面内描出各组(I，U)值所对应的点，然后尽量多地通过这些点作一条直线，不在直线上的点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值即是电池电动势的大小(一次函数的纵轴截距)，直线的斜率绝对值即为电池的内阻r，即r＝.作图法数据处理，如图所示．1．图线与纵轴交点为E.2．图线与横轴交点为I短＝.3．图线的斜率绝对值表示r＝.六、注意事项1．为了使电池的路端电压变化明显，电池的内阻应选的大些(选用已使用过一段时间的干电池)．2．在实验中不要将I调得过大，每次读完U、I读数立即断电，以免干电池在大电流放电时极化现象过重，使得E、r明显变化．3．测出不少于6组I、U数据，且变化范围要大些，用方程组求解时，类似于逐差法，要将测出的I、U数据中，第1和第4组为一组，第2和第5组为一组，第3和第6组为一组，分别解出E、r值再求平均值．4．在画U－I图线时，要使较多的点落在这条直线上或使各点均匀分布在直线的两侧，而不要顾及个别离直线较远的点，以减小偶然误差．5．干电池内阻较小时，U的变化较小，此时，坐标图中数据点将呈现如图甲所示的状况，使下部大面积空间得不到利用，为此，可使纵坐标不从零开始而是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)，如图乙所示，并且把坐标的比例放大，可使结果的误差减小．此时图线与横轴交点不表示短路电流，而图线与纵轴的截距仍为电动势，要在直线上任取两个相距较远的点，用r＝计算出电池的内阻r.七、误差分析1．偶然误差(1)由读数不准和电表线性不良引起误差．(2)用图象法求E和r时，由于作图不准确造成的误差．(3)测量过程中通电时间过长或电流过大，都会引起E、r变化．2．系统误差由于电压表和电流表内阻影响而导致的误差．(1)如图甲所示，在理论上E＝U＋(IV＋IA)r，其中电压表示数U是准确的电源两端电压．而实验中忽略了通过电压表的电流IV而形成误差，而且电压表示数越大，IV越大．结论：①当电压表示数为零时，IV＝0，IA＝I短，短路电流测量值＝真实值．②E测r真，r测为r真和RA的串联值，由于通常情况下电池的内阻较小，所以这时r测的测量误差非常大．八、测量电动势和内阻的其他方法1．安—阻法：用一个电流表和电阻箱测量，电路如图，测量原理...
