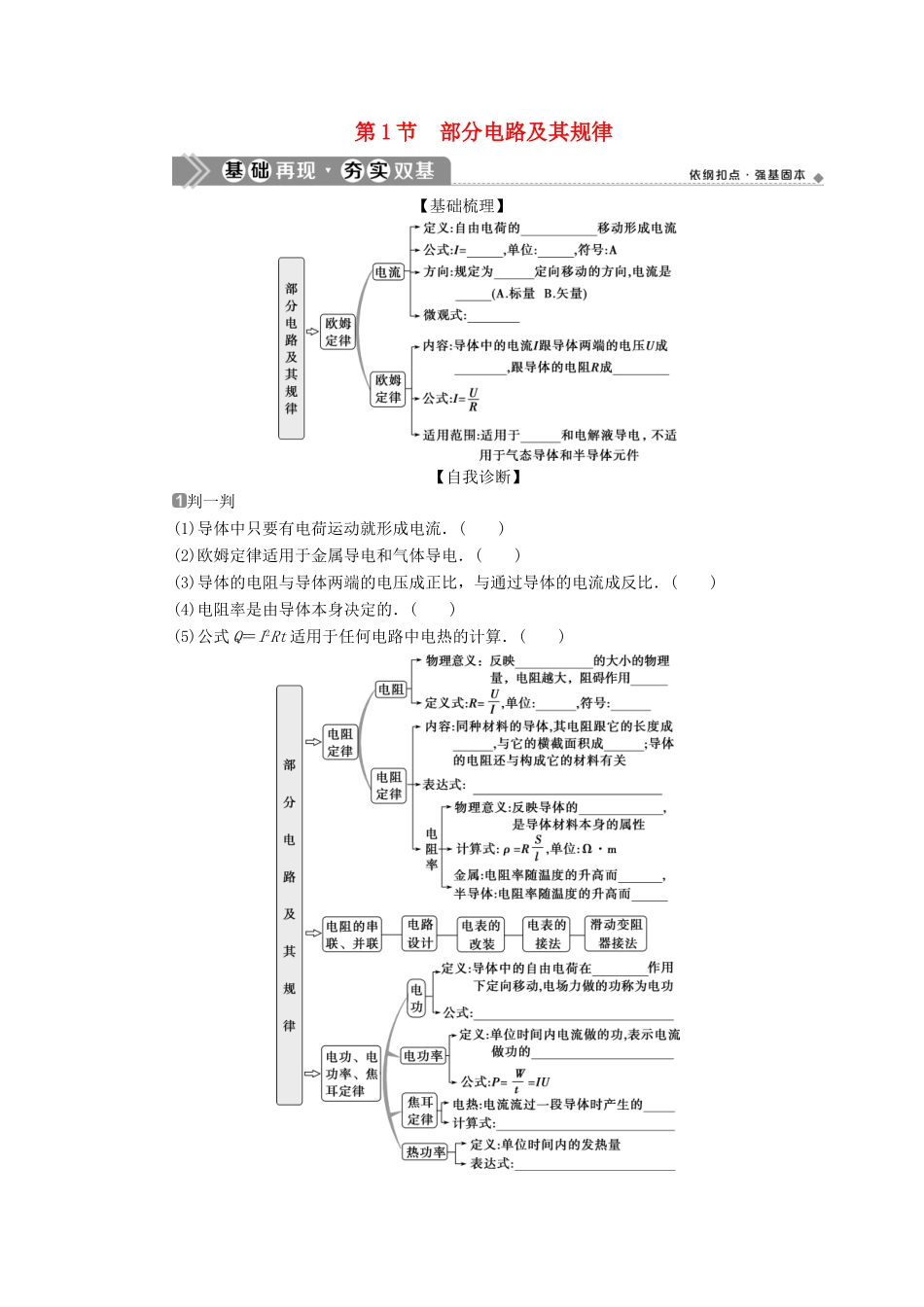

第1节部分电路及其规律【基础梳理】【自我诊断】判一判(1)导体中只要有电荷运动就形成电流．()(2)欧姆定律适用于金属导电和气体导电．()(3)导体的电阻与导体两端的电压成正比，与通过导体的电流成反比．()(4)电阻率是由导体本身决定的．()(5)公式Q＝I2Rt适用于任何电路中电热的计算．()提示：定向安培(安)正电荷AI＝nqSv正比反比金属导体对电流阻碍作用越大欧姆Ω正比反比R＝ρ导电性能增大减小电场力W＝qU＝IUt快慢热量Q＝I2RtP＝＝I2R,(6)公式P＝IU只适用于纯电阻电路中电功率的计算．()提示：(1)×(2)×(3)×(4)√(5)√(6)×做一做有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220V60W”，现让它们在额定电压下工作相同时间，产生的热量()A．日光灯最多B．电烙铁最多C．电风扇最多D．一样多提示：选B.电烙铁是纯电阻用电器，即以发热为目的，电流通过它就是用来发热，而日光灯和电风扇是非纯电阻电路，电流通过它们时产生的热量很少，电能主要转化为其他形式的能(光能和叶片动能)，综上所述，只有选项B正确．想一想电动机正常工作时，电功率大于热功率，当电动机通电卡住不转时，则电功率与热功率满足什么关系？为什么？提示：相等，电动机通电卡住不转时相当于一个发热的纯电阻，故电功率与热功率相等.对电阻定律和欧姆定律的理解和应用【题组过关】1．(2019·4月浙江选考)电动机与小电珠串联接入电路，电动机正常工作时，小电珠的电阻为R1，两端电压为U1，流过的电流为I1；电动机的内电阻为R2，两端电压为U2，流过的电流为I2.则()A．I1C.＝D.<解析：选D.电动机和小电珠串联接入电路，故I1＝I2，A错误；电动机是非纯电阻用电器，满足I2<，小电珠是纯电阻用电器，满足I1＝，又I1＝I2，故<，可得<，D正确．2．(2020·1月浙江选考)小明在一根细橡胶管中灌满食盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱．他将此盐水柱接到电源两端，电源电动势和内阻恒定．握住盐水柱两端将它水平均匀拉伸到原长的1.2倍，若忽略温度对电阻率的影响，则此盐水柱()A．通过的电流增大B．两端的电压增大C．阻值增大为原来的1.2倍D．电功率增大为原来的1.44倍答案：B1．R＝是比值法定义电阻的定义式，导体的电阻R由导体本身的性质决定，不是由U和I决定的．对于某一导体，它的电阻R不变，它的电压U和电流I成正比．2．I＝是欧姆定律的数学表达式，它反映了导体中电流与电压、电阻的比例关系．常用于计算一段电路加上一定电压时产生的电流，适用条件是金属或电解液导电(纯电阻电路)．3．欧姆定律并不适用于所有的导电现象．除金属外，对电解液导电也是适用的，但对气体导电以及含有电动机、电解槽等的电路就不适用了．4．两个公式的区别公式R＝R＝ρ适用条件(1)金属、电解液(2)纯电阻电路导电材料字母含义U：导体两端电压I：通过导体的电流ρ：材料电阻率l：沿电流方向导体的长度S：垂直电流方向导体的横截面积公式含义反映了R的大小，不能说R∝U、R∝R的决定式，R由ρ、l、S共同决定对伏安特性曲线的理解【知识提炼】1．伏安特性曲线即I－U图线，横轴表示电压，纵轴表示电流，图线反映了电流随电压变化的规律．2．线性元件的I－U图象是一条过原点的倾斜直线，斜率表示电阻的倒数，线性元件的U－I图象也是一条过原点的倾斜直线，但斜率表示电阻，要加以区别．如图所示，在图甲中R2＜R1，图乙中R2＞R1.3．非线性元件的I－U图线是曲线时，导体电阻Rn＝，即电阻等于图线上点(Un，In)与坐标原点连线的斜率的倒数，而不等于该点切线斜率的倒数，如图丙．【典题例析】(2020·温州月考)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中不正确的是()A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝C．对应P点，小灯泡的电阻为R＝D．对应P点，小灯泡的功率为图中矩形PQOM所围面积的大小[解析]由于灯泡的电阻在图线上的每一点都是R＝，由图线不难看出，随电压的增大，电流的增加变得越发缓慢(I－U图线的斜率逐渐减小)，电阻变大，故A、B正确，C错误；小灯...
