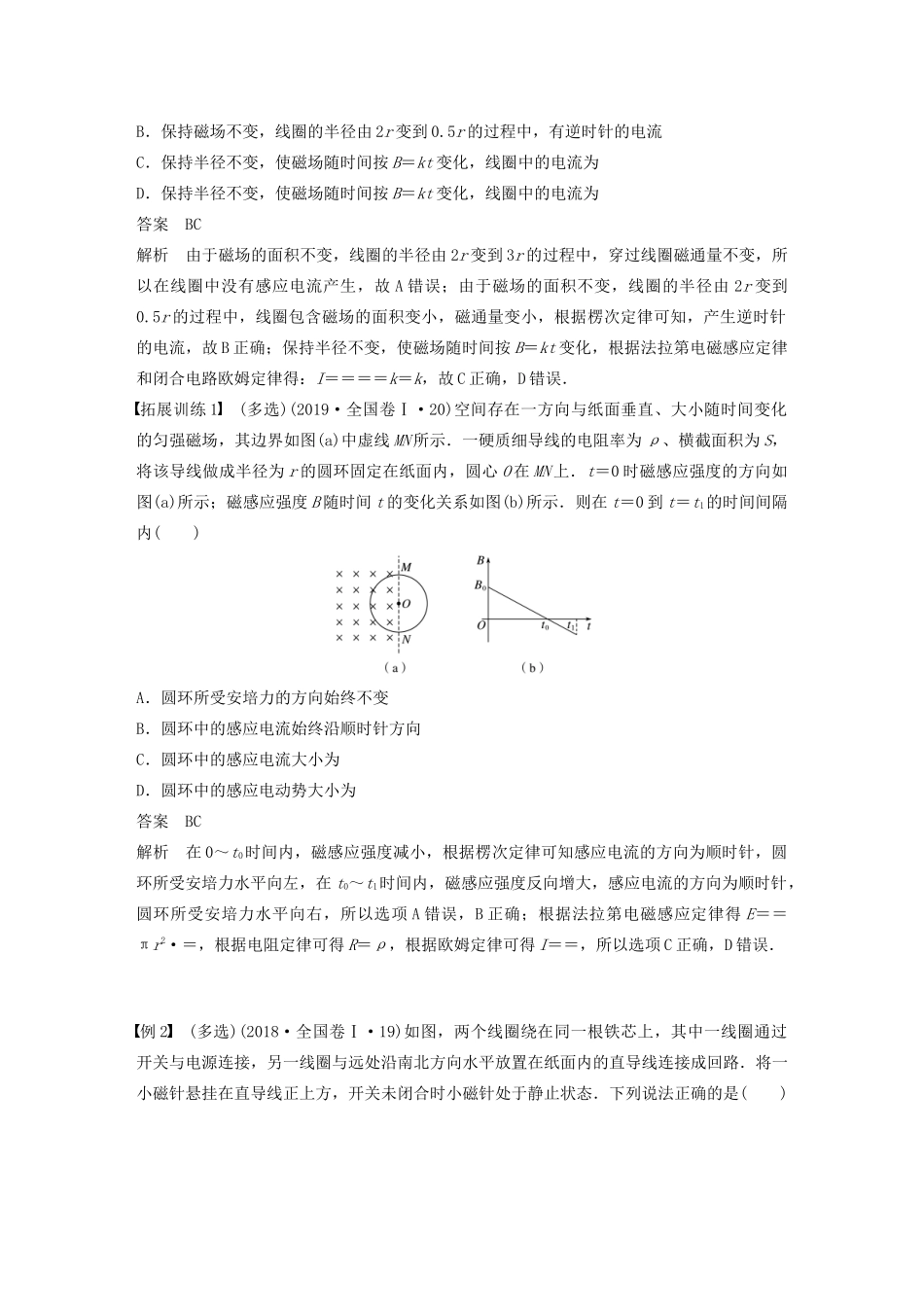

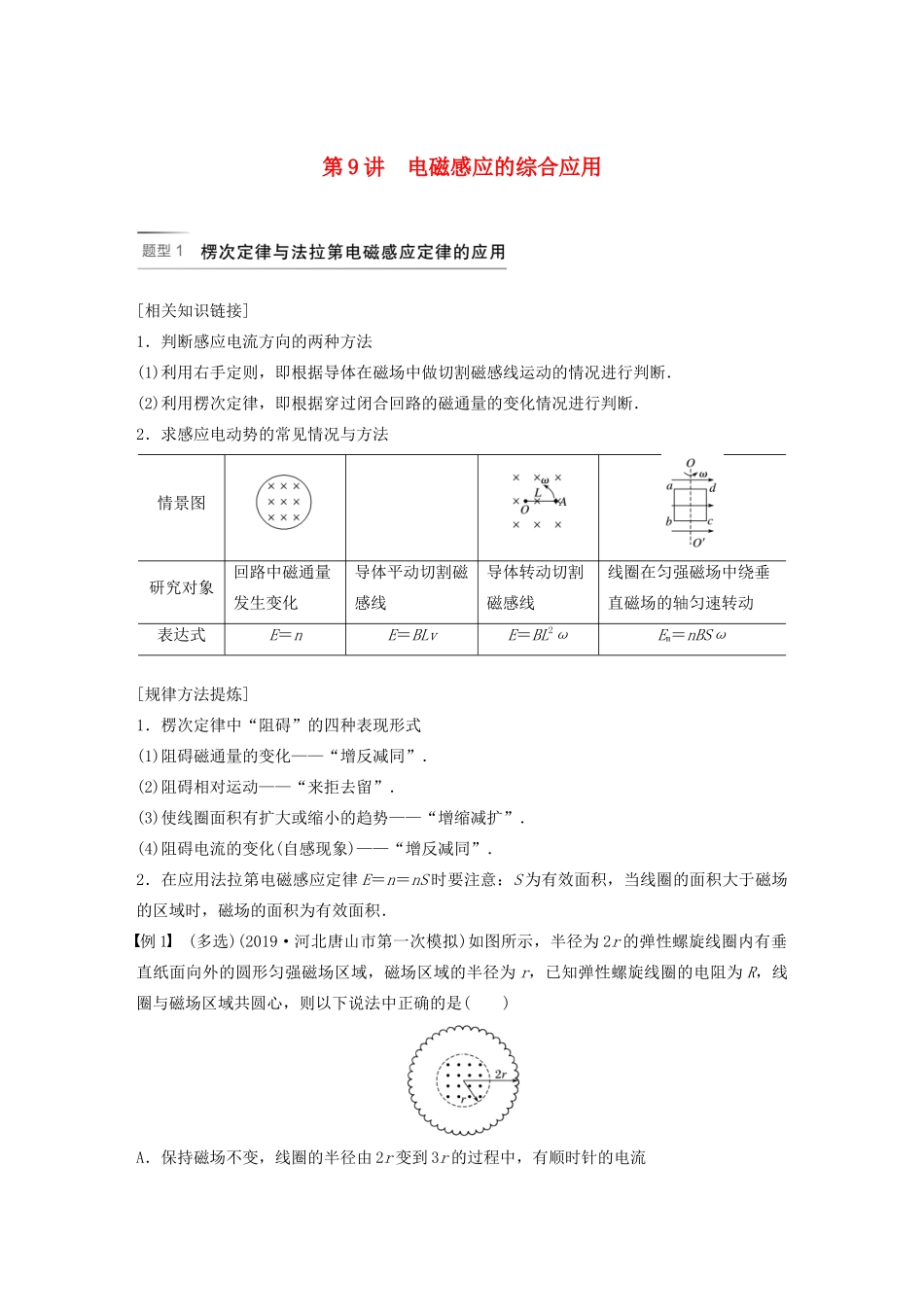

第9讲电磁感应的综合应用[相关知识链接]1．判断感应电流方向的两种方法(1)利用右手定则，即根据导体在磁场中做切割磁感线运动的情况进行判断．(2)利用楞次定律，即根据穿过闭合回路的磁通量的变化情况进行判断．2．求感应电动势的常见情况与方法情景图研究对象回路中磁通量发生变化导体平动切割磁感线导体转动切割磁感线线圈在匀强磁场中绕垂直磁场的轴匀速转动表达式E＝nE＝BLvE＝BL2ωEm＝nBSω[规律方法提炼]1．楞次定律中“阻碍”的四种表现形式(1)阻碍磁通量的变化——“增反减同”．(2)阻碍相对运动——“来拒去留”．(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”．(4)阻碍电流的变化(自感现象)——“增反减同”．2．在应用法拉第电磁感应定律E＝n＝nS时要注意：S为有效面积，当线圈的面积大于磁场的区域时，磁场的面积为有效面积．例1(多选)(2019·河北唐山市第一次模拟)如图所示，半径为2r的弹性螺旋线圈内有垂直纸面向外的圆形匀强磁场区域，磁场区域的半径为r，已知弹性螺旋线圈的电阻为R，线圈与磁场区域共圆心，则以下说法中正确的是()A．保持磁场不变，线圈的半径由2r变到3r的过程中，有顺时针的电流B．保持磁场不变，线圈的半径由2r变到0.5r的过程中，有逆时针的电流C．保持半径不变，使磁场随时间按B＝kt变化，线圈中的电流为D．保持半径不变，使磁场随时间按B＝kt变化，线圈中的电流为答案BC解析由于磁场的面积不变，线圈的半径由2r变到3r的过程中，穿过线圈磁通量不变，所以在线圈中没有感应电流产生，故A错误；由于磁场的面积不变，线圈的半径由2r变到0.5r的过程中，线圈包含磁场的面积变小，磁通量变小，根据楞次定律可知，产生逆时针的电流，故B正确；保持半径不变，使磁场随时间按B＝kt变化，根据法拉第电磁感应定律和闭合电路欧姆定律得：I＝＝＝＝k＝k，故C正确，D错误．拓展训练1(多选)(2019·全国卷Ⅰ·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN所示．一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上．t＝0时磁感应强度的方向如图(a)所示；磁感应强度B随时间t的变化关系如图(b)所示．则在t＝0到t＝t1的时间间隔内()A．圆环所受安培力的方向始终不变B．圆环中的感应电流始终沿顺时针方向C．圆环中的感应电流大小为D．圆环中的感应电动势大小为答案BC解析在0～t0时间内，磁感应强度减小，根据楞次定律可知感应电流的方向为顺时针，圆环所受安培力水平向左，在t0～t1时间内，磁感应强度反向增大，感应电流的方向为顺时针，圆环所受安培力水平向右，所以选项A错误，B正确；根据法拉第电磁感应定律得E＝＝πr2·＝，根据电阻定律可得R＝ρ，根据欧姆定律可得I＝＝，所以选项C正确，D错误．例2(多选)(2018·全国卷Ⅰ·19)如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路．将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态．下列说法正确的是()A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动答案AD解析根据安培定则，开关闭合时铁芯中产生水平向右的磁场．开关闭合后的瞬间，根据楞次定律，直导线上将产生由南向北的电流，直导线上方的磁场垂直纸面向里，故小磁针的N极朝垂直纸面向里的方向转动，A项正确；开关闭合并保持一段时间后，直导线上没有感应电流，故小磁针的N极指北，B、C项错误；开关闭合并保持一段时间再断开后的瞬间，根据楞次定律，直导线上将产生由北向南的电流，这时直导线上方的磁场垂直纸面向外，故小磁针的N极朝垂直纸面向外的方向转动，D项正确．拓展训练2(2019·湖南衡阳市第一次联考)如图所示是某研究性学习小组的同学设计的电梯坠落的应急安全装置，在电梯轿厢上安装永久磁铁，并在电梯的井壁上铺设线圈，这样可以在电梯...
