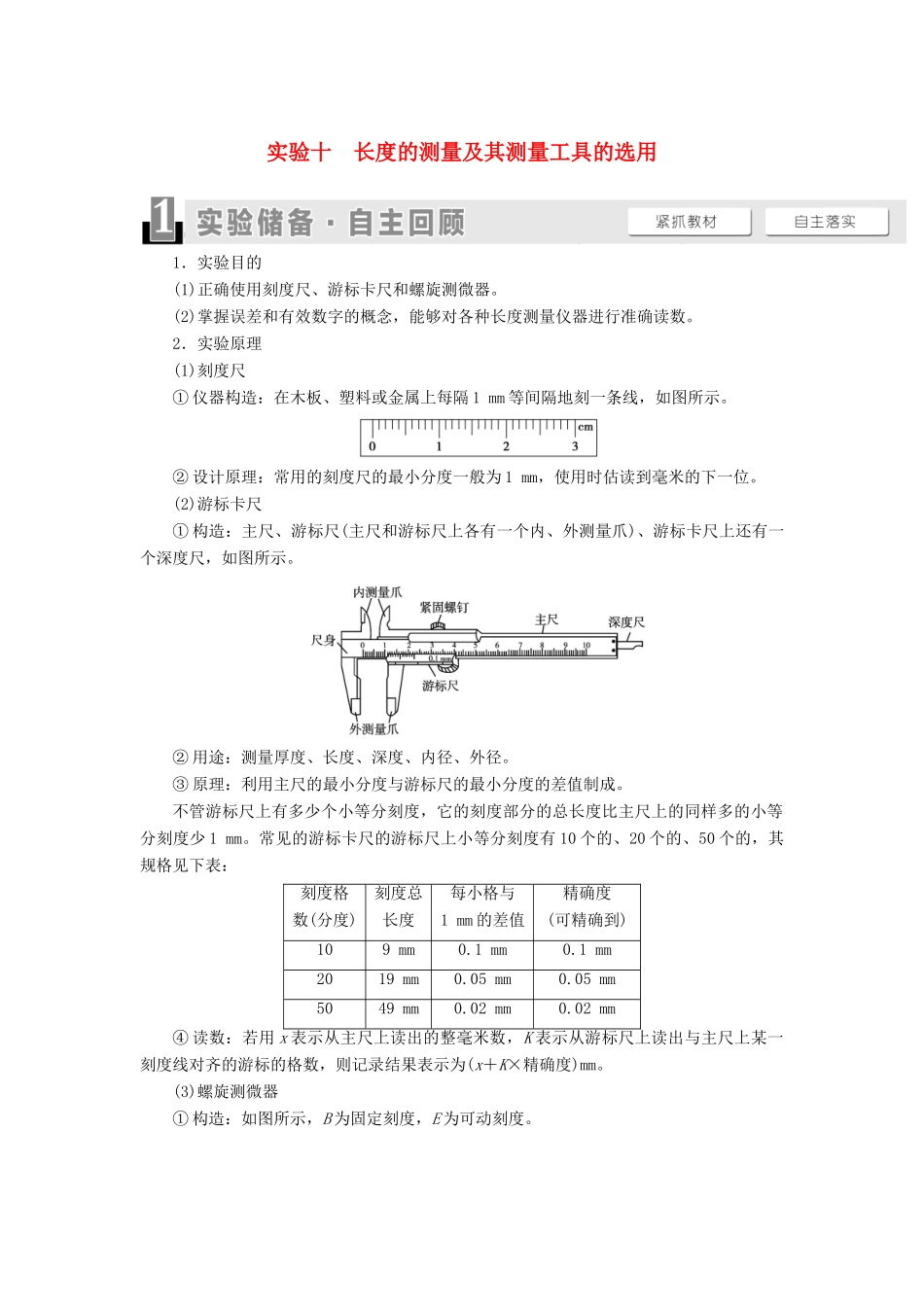

实验十长度的测量及其测量工具的选用1．实验目的(1)正确使用刻度尺、游标卡尺和螺旋测微器。(2)掌握误差和有效数字的概念，能够对各种长度测量仪器进行准确读数。2．实验原理(1)刻度尺①仪器构造：在木板、塑料或金属上每隔1mm等间隔地刻一条线，如图所示。②设计原理：常用的刻度尺的最小分度一般为1mm，使用时估读到毫米的下一位。(2)游标卡尺①构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺，如图所示。②用途：测量厚度、长度、深度、内径、外径。③原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm④读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm。(3)螺旋测微器①构造：如图所示，B为固定刻度，E为可动刻度。②原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。③读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。如图所示，固定刻度示数为2.0mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为2.0mm＋15.0×0.01mm＝2.150mm。3．实验器材毫米刻度尺、游标卡尺、螺旋测微器、电流表、电压表。4．读数方法(1)游标卡尺读数①游标卡尺的读数＝主尺读数＋游标尺读数。②游标卡尺的读数方法：“三看”a．第一看→精确度。b．第二看→游标尺上的0刻度线位置，区分零刻度与标尺最前端(如图所示)。c．第三看→游标尺的哪条(第N条)刻度线与主尺上的刻度线对齐。(2)螺旋测微器读数螺旋测微器读数＝固定刻度部分读数(mm)＋可动刻度部分读数×精确度(mm)。注意估读，以及半刻度线是否已露出。(3)电压表和电流表读数①0～3V的电压表和0～3A的电流表读数方法相同，此量程下的精确度是0.1V或0.1A，看清楚指针的实际位置，读到小数点后面两位。②对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，即读到0.1V。③对于0～0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A。5．注意事项(1)使用刻度尺时应注意的两点：①正确放置的关键是做到：尺边对齐被测对象，必须放正重合，不能歪斜；尺的有刻度的面必须紧贴被测对象，不能“悬空”。②正确观察的关键是视线在终端刻度线的正前方，视线与刻度面垂直，看清大格数及小格数。(2)使用游标卡尺的注意事项：①游标卡尺都是根据刻度线对齐来读数的，所以都不再往下一位估读，有效数字的末位与游标卡尺的精度对齐。②测量物不可在钳口间移动或压得太紧，以免磨损钳口或损坏工件。③使用游标卡尺时先松动固定游标的坚固螺钉，轻推游标尺。④测量物上被测距离的连线必须平行于主尺。⑤读数时，先将游标尺固定，取下被测物体再进行读数。⑥不能用游标卡尺测表面粗糙物体，也不允许被测物体在测爪间滑动，防止摩擦。(3)使用螺旋测微器的注意事项：①旋钮旋转两周测微螺杆才前进1mm。因此，在可动刻度上读数前，先要判断可动刻度的左边缘的位置，看它是在固定刻度尺0.5mm刻度线的左侧还是右侧，两种情况下的读数是不一样的。②螺旋测微器读数时必须估读到0.001mm这一位置上。③当测砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。④测量完毕后，要使测砧与测微螺杆之间留有一定的空隙，以免受热膨胀时两接触面因挤压而被损坏。1．(2019·海口市高三模拟)某同学利用游...
