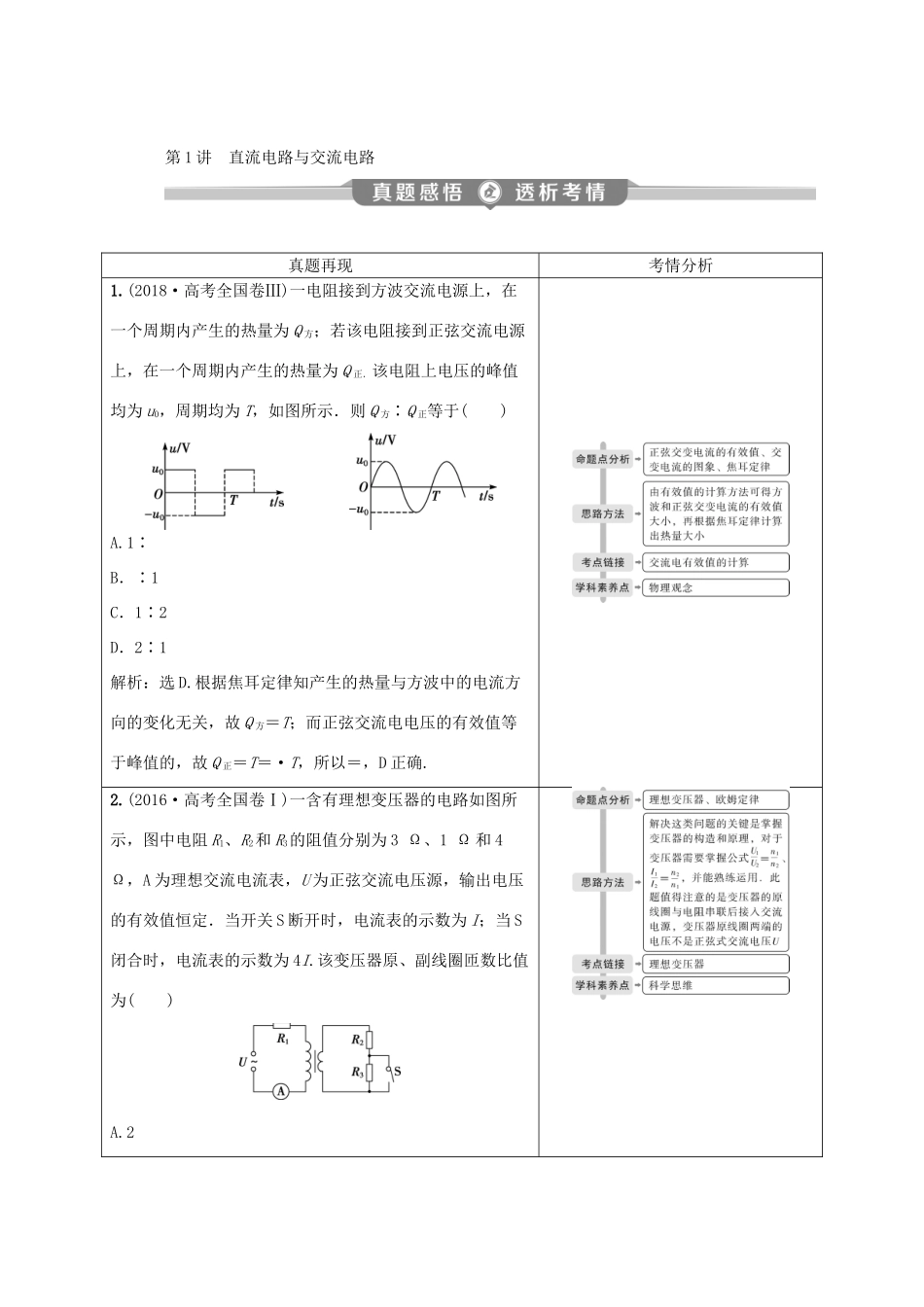

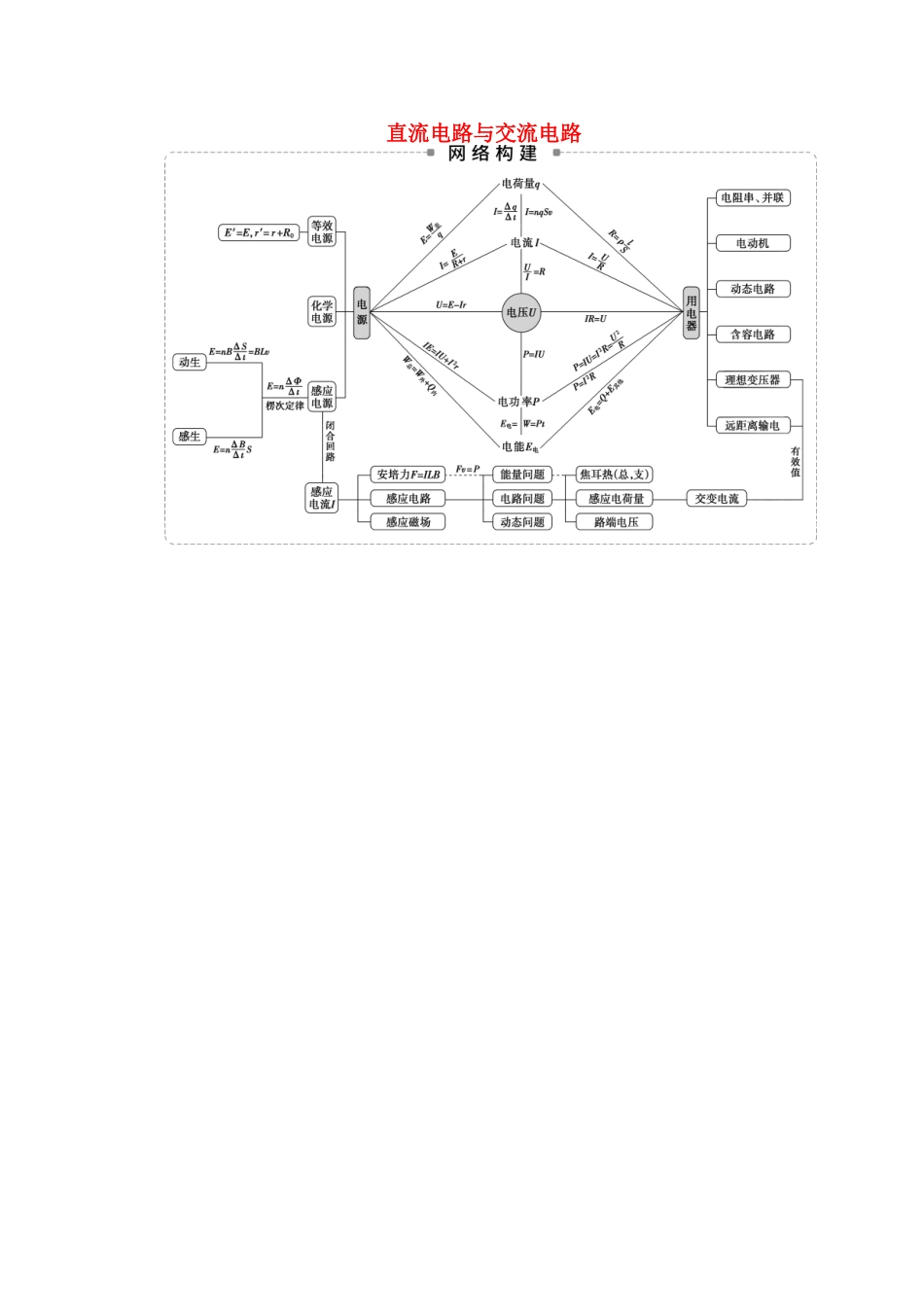

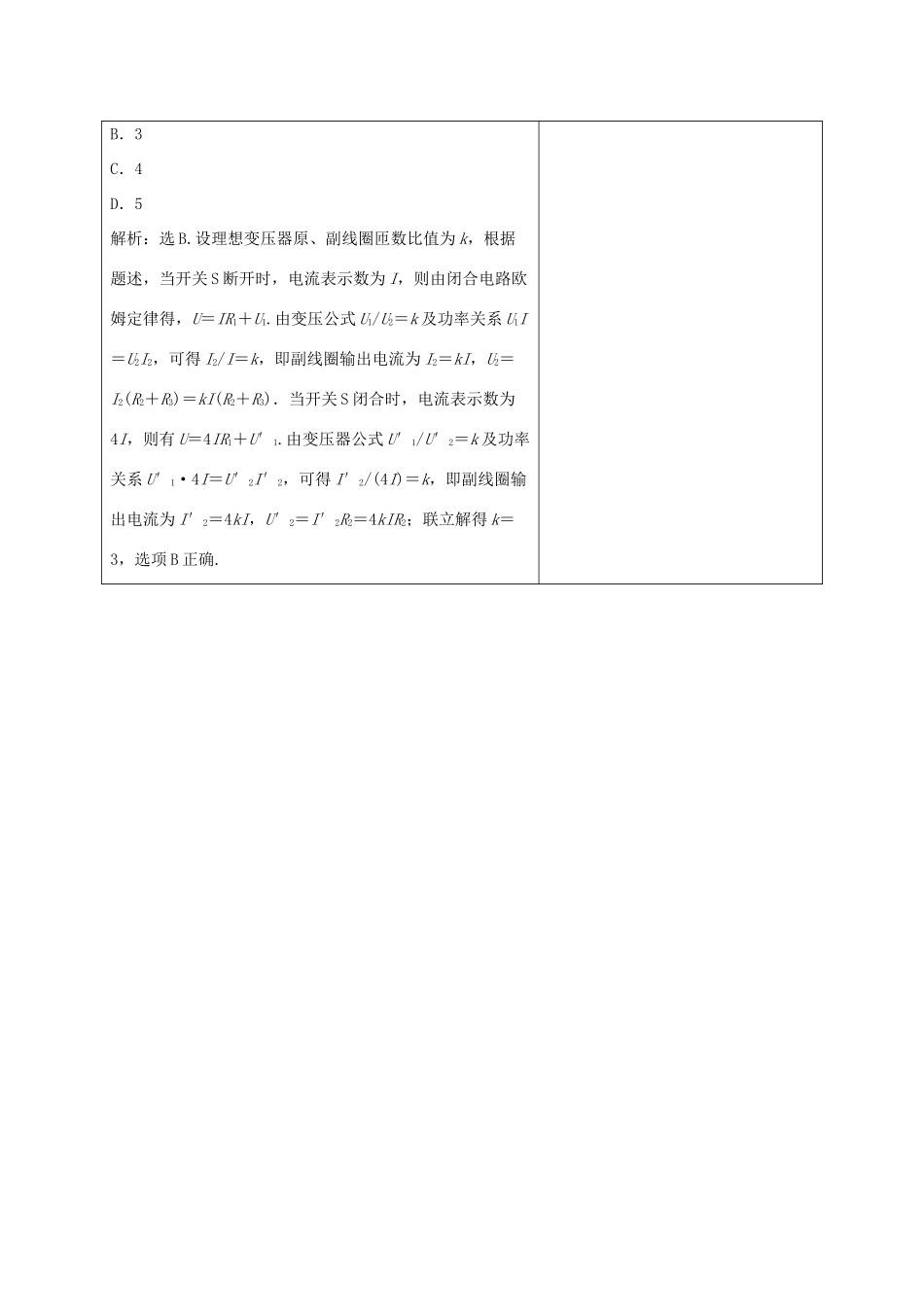

直流电路与交流电路第1讲直流电路与交流电路真题再现考情分析1.(2018·高考全国卷Ⅲ)一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交流电源上，在一个周期内产生的热量为Q正．该电阻上电压的峰值均为u0，周期均为T，如图所示．则Q方∶Q正等于()A.1∶B．∶1C．1∶2D．2∶1解析：选D.根据焦耳定律知产生的热量与方波中的电流方向的变化无关，故Q方＝T；而正弦交流电电压的有效值等于峰值的，故Q正＝T＝·T，所以＝，D正确.2.(2016·高考全国卷Ⅰ)一含有理想变压器的电路如图所示，图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比值为()A.2B．3C．4D．5解析：选B.设理想变压器原、副线圈匝数比值为k，根据题述，当开关S断开时，电流表示数为I，则由闭合电路欧姆定律得，U＝IR1＋U1.由变压公式U1/U2＝k及功率关系U1I＝U2I2，可得I2/I＝k，即副线圈输出电流为I2＝kI，U2＝I2(R2＋R3)＝kI(R2＋R3)．当开关S闭合时，电流表示数为4I，则有U＝4IR1＋U′1.由变压器公式U′1/U′2＝k及功率关系U′1·4I＝U′2I′2，可得I′2/(4I)＝k，即副线圈输出电流为I′2＝4kI，U′2＝I′2R2＝4kIR2；联立解得k＝3，选项B正确.3.(2016·高考全国卷Ⅱ)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2.Q1与Q2的比值为()A.B．C.D．解析：选C.电路中四个电阻阻值相等，开关S断开时，外电路的连接等效为图1，由于不计电池的内阻，设每个定值电阻的阻值为R，根据串并联电路的特点可知，电容器两端的电压为U1＝×E＝E；当开关S闭合后，外电路的连接等效为图2，则电容器两端的电压为U2＝E＝E，由Q＝CU可知，＝＝，C项正确.命题研究从近几年高考试题可以看出以下特点：应用串并联电路规律、闭合电路欧姆定律及部分电路欧姆定律进行电路动态分析，稳态、动态含电容电路的分析，以及电路故障的判断分析，交变电流的产生及“四值”，多以选择题形式出现．变压器的原理，电压比、电流比及功率关系，变压器的动态分析是考查的重点，题型以选择题为主直流电路的动态分析【高分快攻】1．闭合电路动态变化的原因(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．(2)若开关的通断使串联的用电器增多，总电阻增大；若开关的通断使并联的支路增多，总电阻减小．(3)热敏电阻或光敏电阻的阻值变化．2．直流电路动态分析的三种常用方法程序法R局――→I总＝――→U内＝I总r――→U外＝E－U内――→确定U支、I支结论法：“串反并同”“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大).“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)极限法因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零去讨论【典题例析】(2019·河南洛阳三模)在如图所示电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，三个理想电表的示数都发生变化，电表的示数分别用I、U1、U2表示．下列判断正确的是()A．I减小，U1增大B．I减小，U2增大C．I增大，U1增大D．I增大，U2增大[解析]闭合开关S，当滑动变阻器的滑动触头P向下滑动时，变阻器接入电路的电阻增大，外电路总电阻R增大，根据闭合电路欧姆定律分析得知，干路电流I总减小，路端电压U增大．R3两端电压等于路端电压，则流过R3的电流I3增大．流过电流表的电流I＝I总－I3，I总减小，I3增大，则I减小，R1两端电压减小，即电压表V1的示数U1减小．电压表V2的示数U2＝U－U1，U增大，U1减小，则U2增大．所以，I减小，U1减小，U2增大．故选B.[答案]B(多选)如图所示，电源内阻不可忽略，R1为电阻箱，R2为半导体热敏电阻，阻值随温度的升高而减小，C为电容器，闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动，电...
