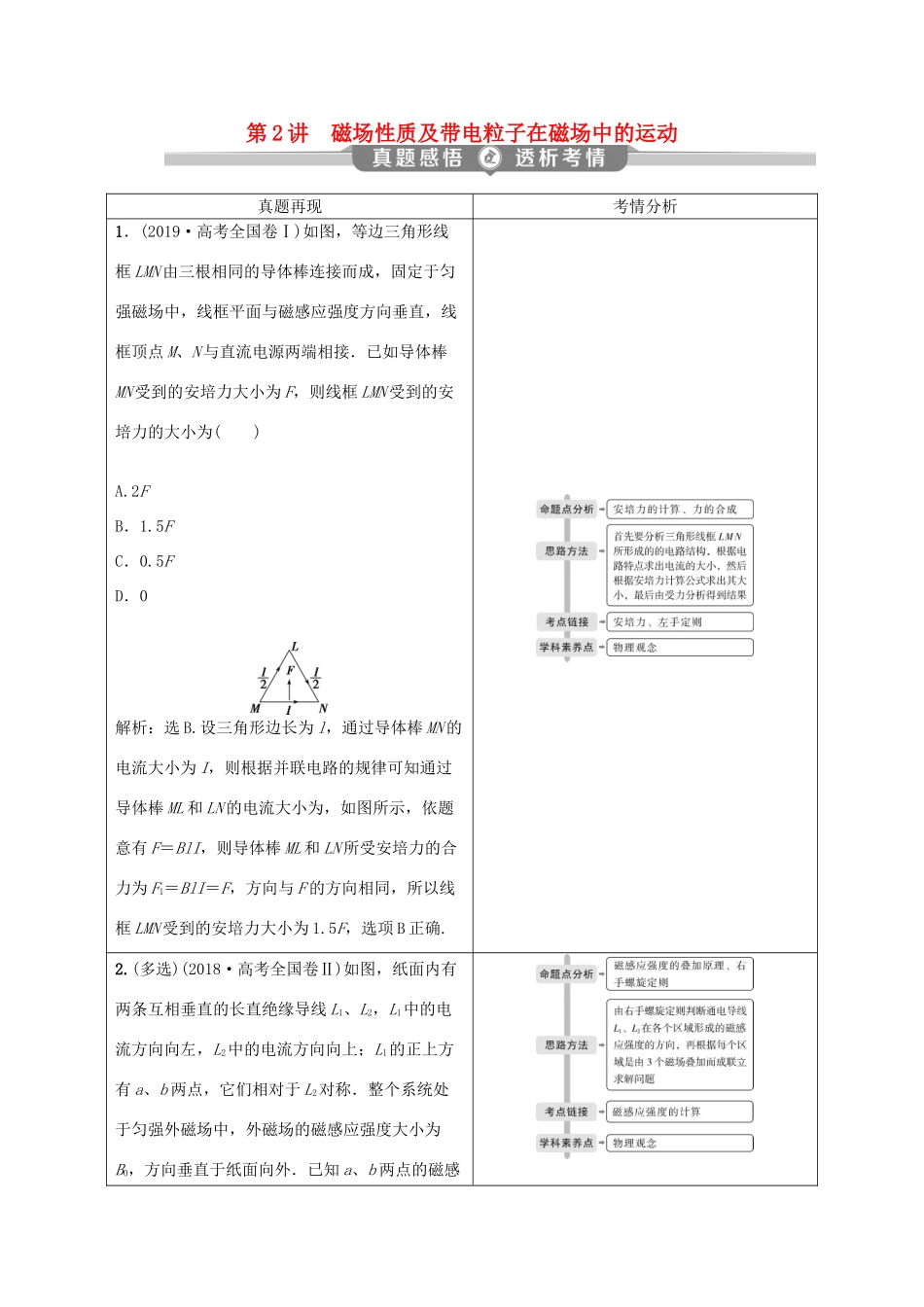

第2讲磁场性质及带电粒子在磁场中的运动真题再现考情分析1．(2019·高考全国卷Ⅰ)如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接．已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为()A.2FB．1.5FC．0.5FD．0解析：选B.设三角形边长为l，通过导体棒MN的电流大小为I，则根据并联电路的规律可知通过导体棒ML和LN的电流大小为，如图所示，依题意有F＝BlI，则导体棒ML和LN所受安培力的合力为F1＝BlI＝F，方向与F的方向相同，所以线框LMN受到的安培力大小为1.5F，选项B正确.2.(多选)(2018·高考全国卷Ⅱ)如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有a、b两点，它们相对于L2对称．整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B0，方向垂直于纸面向外．已知a、b两点的磁感应强度大小分别为B0和B0，方向也垂直于纸面向外．则()A．流经L1的电流在b点产生的磁感应强度大小为B0B.流经L1的电流在a点产生的磁感应强度大小为B0C.流经L2的电流在b点产生的磁感应强度大小为B0D.流经L2的电流在a点产生的磁感应强度大小为B0解析：选AC.由对称性可知，流经L1的电流在a、b两点产生的磁感应强度大小相等，设为B1，流经L2的电流在a、b两点产生的磁感应强度大小相等但方向相反，设其大小为B2，由磁场叠加原理有B0－B1－B2＝B0，B0－B1＋B2＝B0，联立解得B1＝B0，B2＝B0，所以A、C正确.3．(多选)(2017·高考全国卷Ⅰ)如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反．下列说法正确的是()A.L1所受磁场作用力的方向与L2、L3所在平面垂直B.L3所受磁场作用力的方向与L1、L2所在平面垂直C.L1、L2和L3单位长度所受的磁场作用力大小之比为1∶1∶D．L1、L2和L3单位长度所受的磁场作用力大小之比为∶∶1解析：选BC.由安培定则可判断出L2在L1处产生的磁场(B21)方向垂直L1和L2的连线竖直向上，L3在L1处产生的磁场(B31)方向垂直L1和L3的连线指向右下方，根据磁场叠加原理，L3和L2在L1处产生的合磁场(B合1)方向如图1所示，根据左手定则可判断出L1所受磁场作用力的方向与L2和L3的连线平行，选项A错误；同理，如图2所示，可判断出L3所受磁场(B合3)作用力的方向(竖直向上)与L1、L2所在的平面垂直，选项B正确；同理，如图3所示，设一根长直导线在另一根导线处产生的磁场的磁感应强度大小为B，根据几何知识可知，B合1＝B，B合2＝B，B合3＝B，由安培力公式可知，L1、L2和L3单位长度所受的磁场作用力大小与该处的磁感应强度大小成正比，所以L1、L2和L3单位长度所受的磁场作用力大小之比为1∶1∶，选项C正确，D错误.命题研究分析近几年高考试题可以看出，对磁场性质和带电粒子在匀强磁场中的运动的考查是高考热点，涉及磁场知识点的题目年年都有，考查与洛伦兹力有关的带电粒子在有界匀强磁场中的运动最多，一般为匀强磁场中的临界、极值问题，其次是与安培力有关的通电导体在磁场中的加速或平衡问题；新高考命题仍会将带电粒子在匀强磁场中的运动作为重点，可能与电场相结合，也可能将对安培力的考查与电磁感应相结合，要熟练掌握磁场中曲线运动的分析方法及临界圆的画法磁场对带电体的作用【高分快攻】1．磁场性质分析的两点技巧(1)判断电流磁场要正确应用安培定则，明确大拇指、四指所指的方向及手掌的放法．(2)分析磁场对电流的作用要做到“一明、一转、一析”．即：2．安培力作用下的平衡与运动问题的求解思路【典题例析】(2017·高考全国卷Ⅲ)如图，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l.在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零．如果让P中的电流反向、其他条件不变，则a点处磁感应强度的大小为()A．0B．B0C．B0D．2B0[解析]导线P和Q中电流I均向里时，设其在a点产生的磁感应强度大小BP＝BQ＝B1，如图所示，则其夹角为60°，它们在a点的合磁场的磁感应强度平行于PQ向右、...
