化工设备基础知识试题答案(第三版)前五章 VIP免费

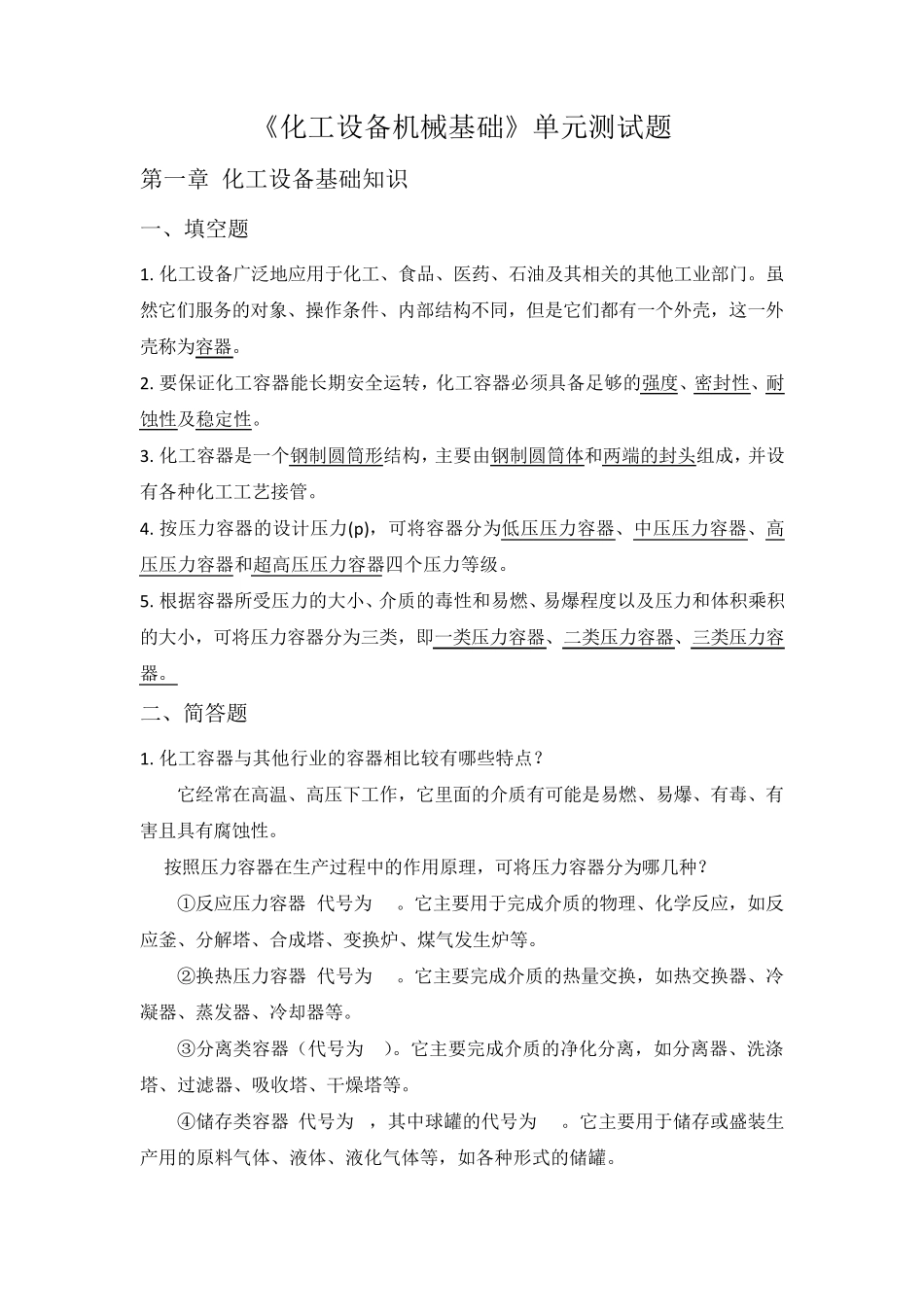

《化工设备机械基础》单元测试题第一章化工设备基础知识一、填空题1.化工设备广泛地应用于化工、食品、医药、石油及其相关的其他工业部门。虽然它们服务的对象、操作条件、内部结构不同，但是它们都有一个外壳，这一外壳称为容器。2.要保证化工容器能长期安全运转，化工容器必须具备足够的强度、密封性、耐蚀性及稳定性。3.化工容器是一个钢制圆筒形结构，主要由钢制圆筒体和两端的封头组成，并设有各种化工工艺接管。4.按压力容器的设计压力(p)，可将容器分为低压压力容器、中压压力容器、高压压力容器和超高压压力容器四个压力等级。5.根据容器所受压力的大小、介质的毒性和易燃、易爆程度以及压力和体积乘积的大小，可将压力容器分为三类，即一类压力容器、二类压力容器、三类压力容器。二、简答题1.化工容器与其他行业的容器相比较有哪些特点？它经常在高温、高压下工作，它里面的介质有可能是易燃、易爆、有毒、有害且具有腐蚀性。2.按照压力容器在生产过程中的作用原理，可将压力容器分为哪几种？①反应压力容器(代号为R)。它主要用于完成介质的物理、化学反应，如反应釜、分解塔、合成塔、变换炉、煤气发生炉等。②换热压力容器(代号为E)。它主要完成介质的热量交换，如热交换器、冷凝器、蒸发器、冷却器等。③分离类容器（代号为S）。它主要完成介质的净化分离，如分离器、洗涤塔、过滤器、吸收塔、干燥塔等。④储存类容器(代号为C，其中球罐的代号为B)。它主要用于储存或盛装生产用的原料气体、液体、液化气体等，如各种形式的储罐。3.化工设备在使用年限内，安全可靠是化工生产对其最基本的要求，要达到这一目的，必须对化工设备提出哪几方面的要求？(1)强度(2)刚度(1)强度(2)刚度(3)稳定性(4)耐蚀性(5)密封性4.什么是强度？什么是刚度？化工设备的强度是指设备及其零部件抵抗外力破坏的能力，或在外力作用下不被破坏的能力。刚度是指容器及其零部件抵抗外力作用下变形的能力。5.化工容器的主要结构包括哪几部分？化工容器是一个钢制圆筒形结构，主要由钢制圆筒体和两端的封头组成，并设有各种化工工艺接管（如物料进口管、出口管、压力表接管、液面计接管等），以及为检修方便开设的人孔、手孔和为保护容器安全而设置的安全装置（如安全阀、爆破片）等，整个容器借助支座安放在基础上。第二章化工设备结构与管道一、填空题1.换热器的种类主要有两大类，一类是板式换热器，另一类是管式换热器。2.列管式换热器是圆筒形的设备，主要由管箱、管板、壳体、换热管、折流板及附件等组成。3.固定管板式换热器由换热管、管板和壳体组成。4.常用的弓形折流板有单弓形、双弓形和三弓形三种。5.在列管式换热器中，折流板和支持板的固定是通过拉杆和定距管来实现的。6.搅拌反应釜最常用的传热方式为夹套传热和蛇管传热。7.管式加热炉一般由辐射室、对流室、余热回收系统、燃烧器及通风系统组成。8.干燥设备的分类有：对流干燥器、传导干燥器、辐射干燥器、介电加热干燥器。9.化工生产中所用的各种管道总称为化工管道，它是化工生产装置中不可缺少的一部分。10.根据平衡内压的方式不同，安全阀分为杠杆重锤式和弹簧式两类。11.止回阀按结构不同分为升降式（跳心式）和旋启式（摇板式）两种。二、问答题1．化工生产对换热设备有哪些要求？工艺条件所规定的要求；具有较高的传热效率，换热器所用的材料传热性能要好，传热面积足够且流体阻力要小；具有足够的机械强度和刚度，整体结构可靠，节省材料；此外，还应便于制造、安装及维修。2．列管式换热器有哪几种类型？列管式换热器可分为固定管板式、浮头式、填料函式和U形管式四种。3．管子与管板之间的连接通常有三种方式，分别是哪三种？胀接、焊接和胀焊结合4．折流板有何作用？折流板既起折流作用，又起支承作用。5．板式塔由哪几部分组成？试说明各主要组成部分的作用。(1)塔顶部分：塔顶是气液分离段(2)塔体部分：塔体内部装有板式塔的主要结构元件之一——塔盘，气一液或液一液两相在塔盘上充分接触，达到传质和传热的目的。(3)裙座部分塔体的最下部分是裙式支座，它是塔体的支承物件（也称支座，简称裙座）。6．填料塔由哪几部...
