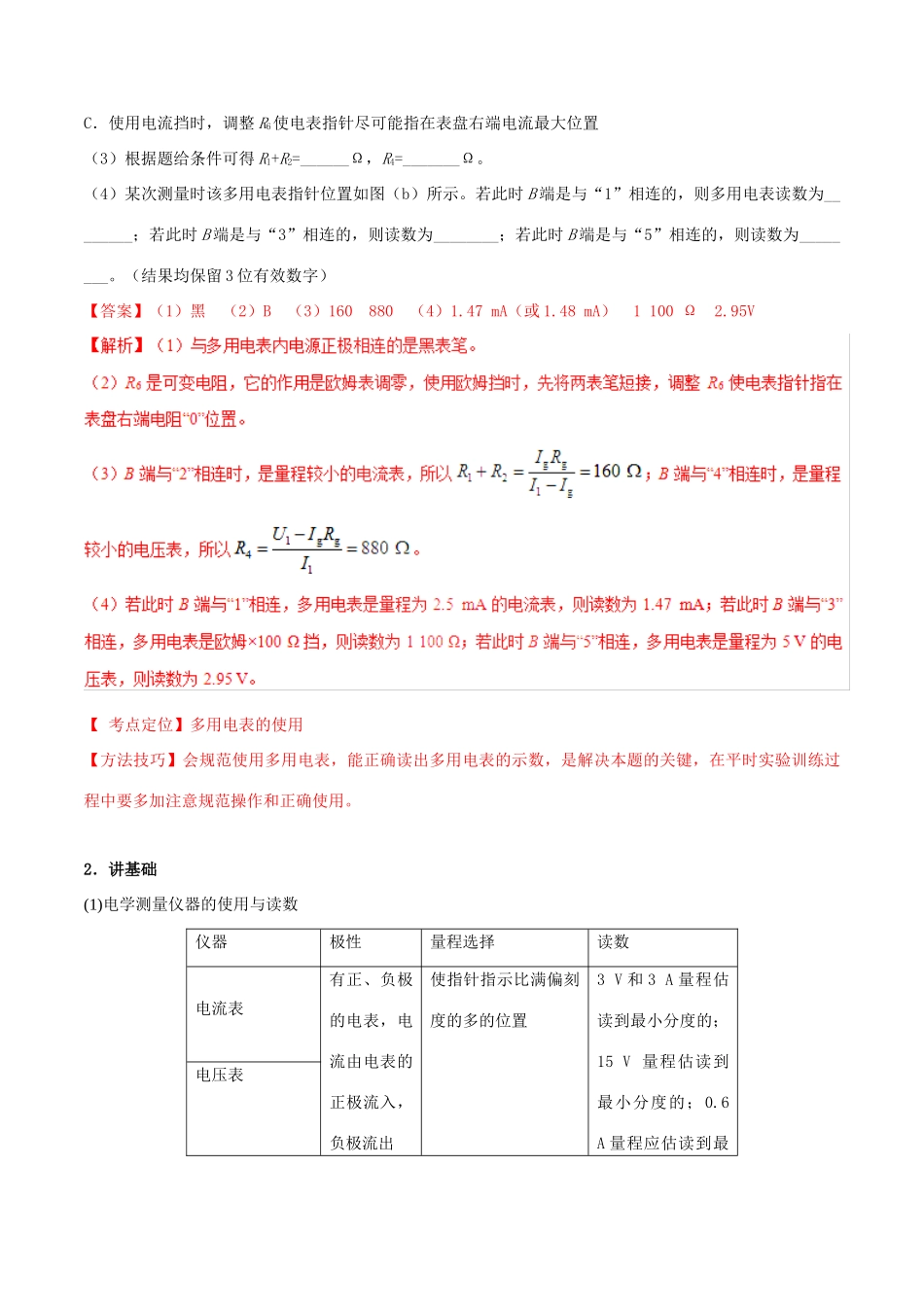

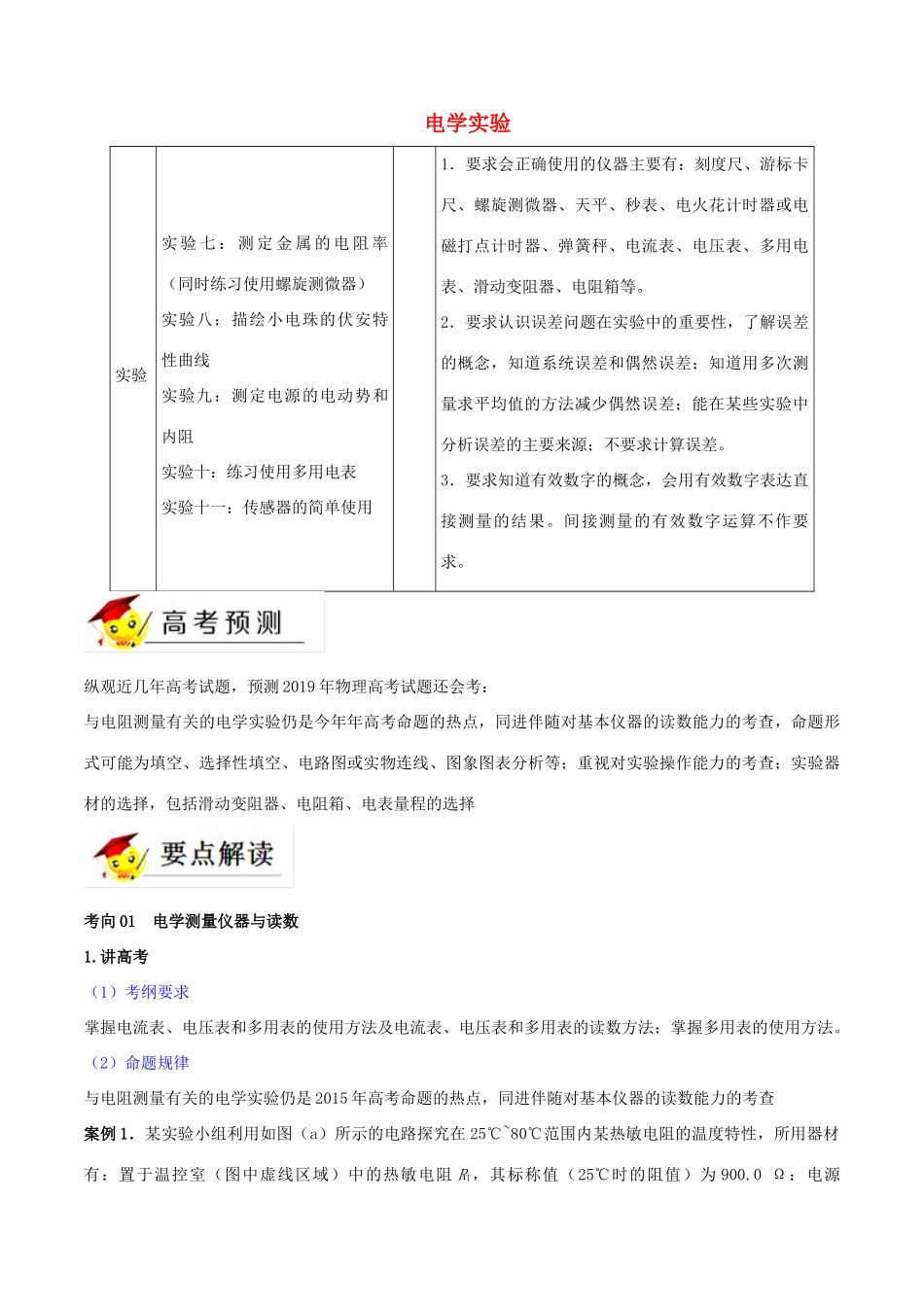

电学实验实验实验七：测定金属的电阻率（同时练习使用螺旋测微器）实验八：描绘小电珠的伏安特性曲线实验九：测定电源的电动势和内阻实验十：练习使用多用电表实验十一：传感器的简单使用1．要求会正确使用的仪器主要有：刻度尺、游标卡尺、螺旋测微器、天平、秒表、电火花计时器或电磁打点计时器、弹簧秤、电流表、电压表、多用电表、滑动变阻器、电阻箱等。2．要求认识误差问题在实验中的重要性，了解误差的概念，知道系统误差和偶然误差；知道用多次测量求平均值的方法减少偶然误差；能在某些实验中分析误差的主要来源；不要求计算误差。3．要求知道有效数字的概念，会用有效数字表达直接测量的结果。间接测量的有效数字运算不作要求。纵观近几年高考试题，预测2019年物理高考试题还会考：与电阻测量有关的电学实验仍是今年年高考命题的热点，同进伴随对基本仪器的读数能力的考查，命题形式可能为填空、选择性填空、电路图或实物连线、图象图表分析等；重视对实验操作能力的考查；实验器材的选择，包括滑动变阻器、电阻箱、电表量程的选择考向01电学测量仪器与读数1.讲高考（1）考纲要求掌握电流表、电压表和多用表的使用方法及电流表、电压表和多用表的读数方法；掌握多用表的使用方法。（2）命题规律与电阻测量有关的电学实验仍是2015年高考命题的热点，同进伴随对基本仪器的读数能力的考查案例1．某实验小组利用如图（a）所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻RT，其标称值（25℃时的阻值）为900.0Ω：电源E（6V，内阻可忽略）：电压表（量程150mV）：定值电阻R0（阻值20.0Ω），滑动变阻器R1（最大阻值为1000Ω）：电阻箱R2（阻值范围0-999.9Ω）：单刀开关S1，单刀双掷开关S2。实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0℃，将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0：保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0：断开S1，记下此时R2的读数，逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0°C，实验得到的R2-t数据见下表。案例2．【2017·新课标Ⅲ卷】（9分）图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250μA，内阻为480Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡。（1）图（a）中的A端与______（填“红”或“黑”）色表笔相连接。（2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）根据题给条件可得R1+R2=______Ω，R4=_______Ω。（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。（结果均保留3位有效数字）【答案】（1）黑（2）B（3）160880（4）1.47mA（或1.48mA）1100Ω2.95V【考点定位】多用电表的使用【方法技巧】会规范使用多用电表，能正确读出多用电表的示数，是解决本题的关键，在平时实验训练过程中要多加注意规范操作和正确使用。2．讲基础(1)电学测量仪器的使用与读数仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针指示比满偏刻度的多的位置3V和3A量程估读到最小分度的；15V量程估读到最小分度的；0.6A量程应估读到最电压表小分度的欧姆表使指针尽量指在表盘中间位置取两位有效数字并乘以相应挡位的倍率(2)多用电表使用“四注意”:①极性:从电表外部看,电流应从红表笔(“+”极)流入电表,从黑表笔(“-”极)流出电表。②功能:利用多用电表测电压和电流时,选择开...
