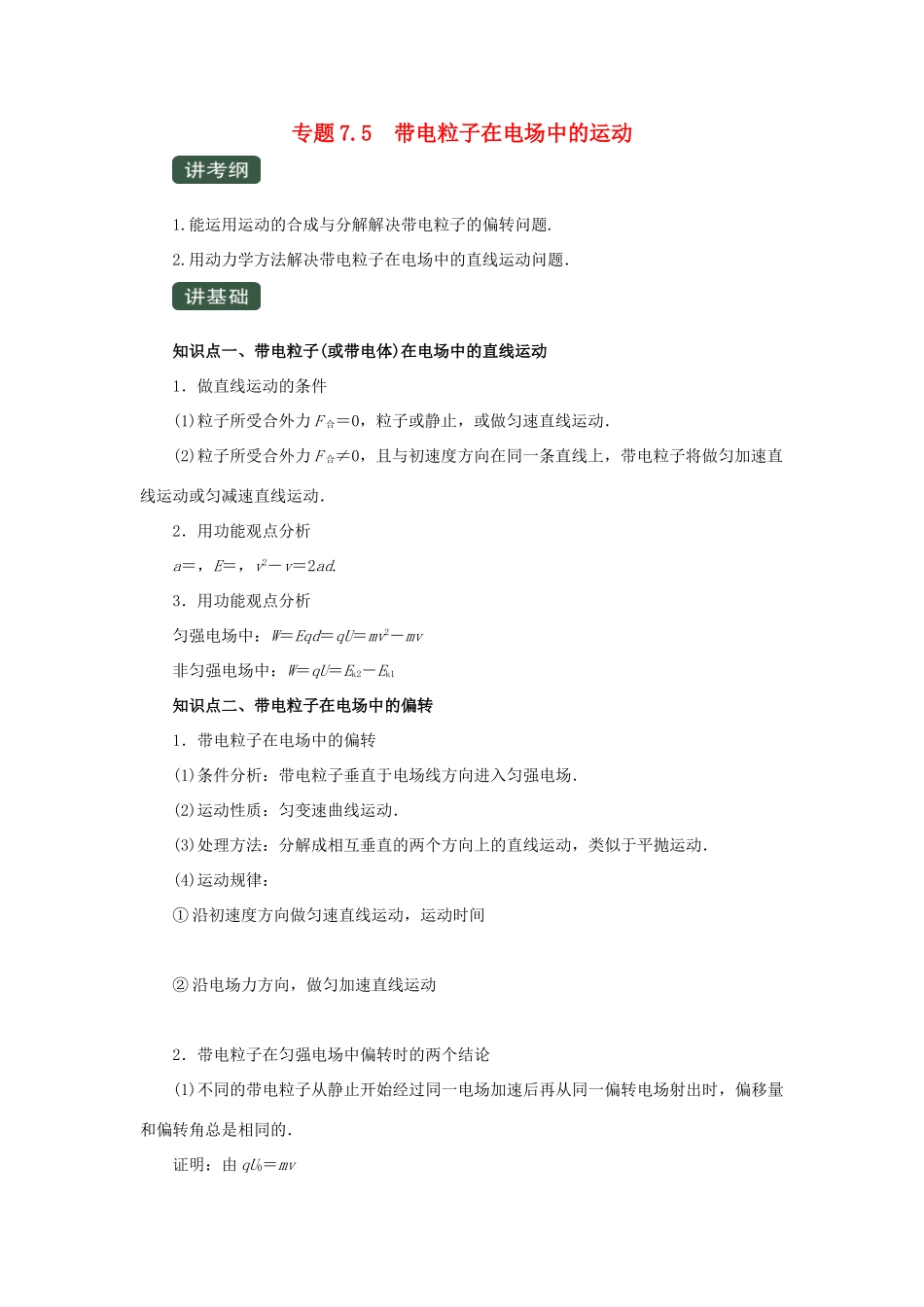

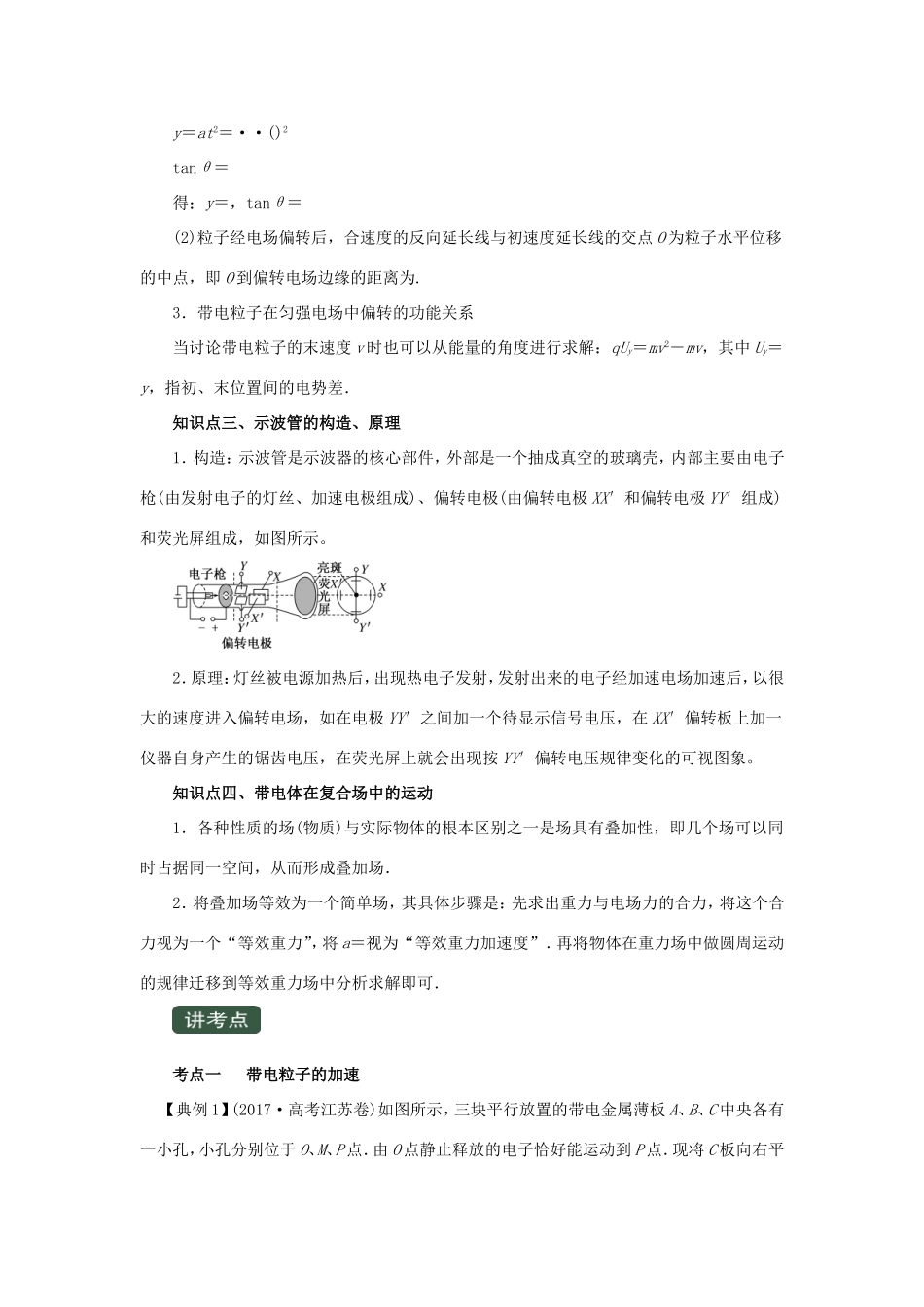

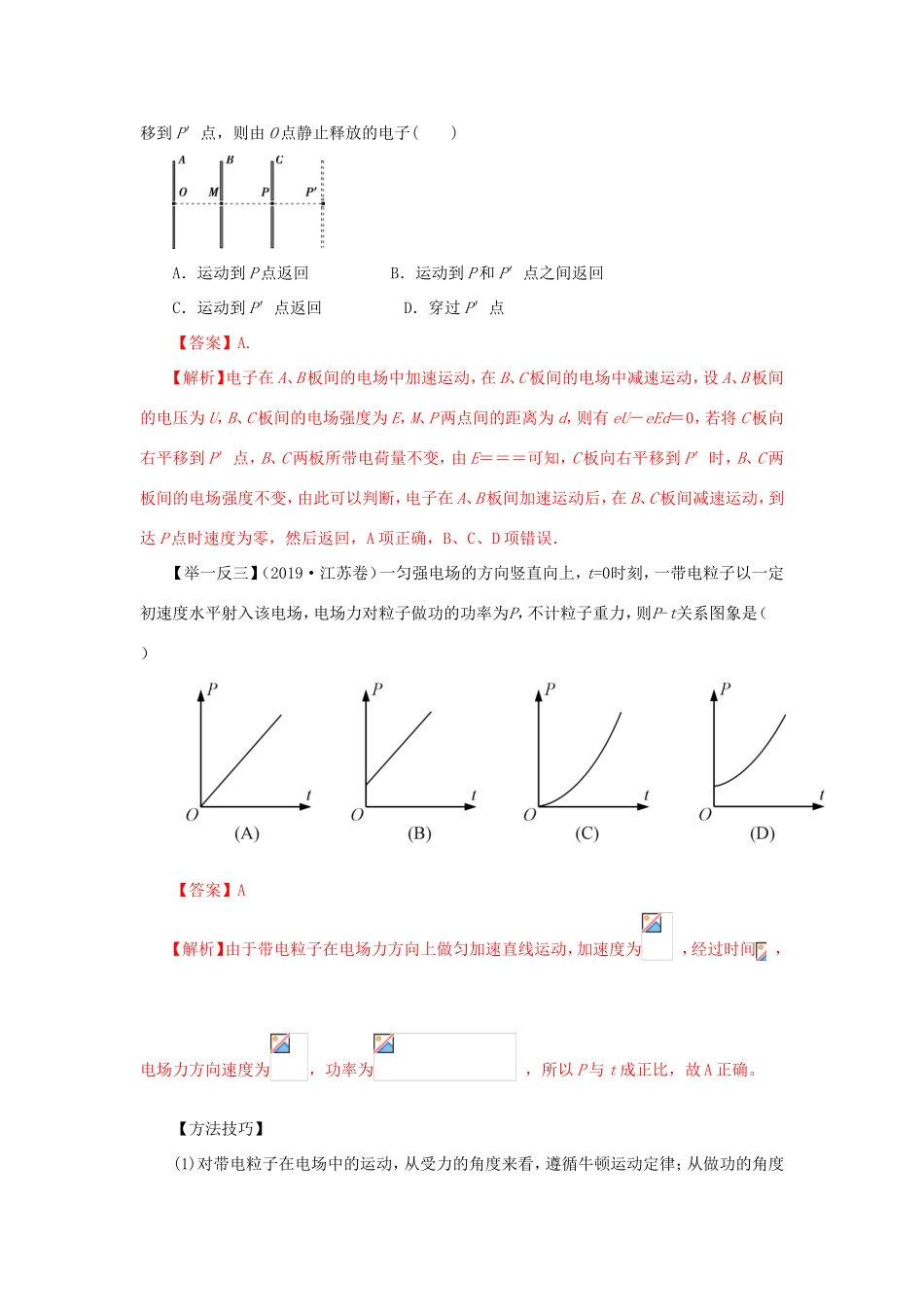

专题7.5带电粒子在电场中的运动1.能运用运动的合成与分解解决带电粒子的偏转问题.2.用动力学方法解决带电粒子在电场中的直线运动问题．知识点一、带电粒子(或带电体)在电场中的直线运动1．做直线运动的条件(1)粒子所受合外力F合＝0，粒子或静止，或做匀速直线运动．(2)粒子所受合外力F合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动．2．用功能观点分析a＝，E＝，v2－v＝2ad.3．用功能观点分析匀强电场中：W＝Eqd＝qU＝mv2－mv非匀强电场中：W＝qU＝Ek2－Ek1知识点二、带电粒子在电场中的偏转1．带电粒子在电场中的偏转(1)条件分析：带电粒子垂直于电场线方向进入匀强电场．(2)运动性质：匀变速曲线运动．(3)处理方法：分解成相互垂直的两个方向上的直线运动，类似于平抛运动．(4)运动规律：①沿初速度方向做匀速直线运动，运动时间②沿电场力方向，做匀加速直线运动2．带电粒子在匀强电场中偏转时的两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的．证明：由qU0＝mvy＝at2＝··()2tanθ＝得：y＝，tanθ＝(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O为粒子水平位移的中点，即O到偏转电场边缘的距离为.3．带电粒子在匀强电场中偏转的功能关系当讨论带电粒子的末速度v时也可以从能量的角度进行求解：qUy＝mv2－mv，其中Uy＝y，指初、末位置间的电势差．知识点三、示波管的构造、原理1．构造：示波管是示波器的核心部件，外部是一个抽成真空的玻璃壳，内部主要由电子枪(由发射电子的灯丝、加速电极组成)、偏转电极(由偏转电极XX′和偏转电极YY′组成)和荧光屏组成，如图所示。2．原理：灯丝被电源加热后，出现热电子发射，发射出来的电子经加速电场加速后，以很大的速度进入偏转电场，如在电极YY′之间加一个待显示信号电压，在XX′偏转板上加一仪器自身产生的锯齿电压，在荧光屏上就会出现按YY′偏转电压规律变化的可视图象。知识点四、带电体在复合场中的运动1．各种性质的场(物质)与实际物体的根本区别之一是场具有叠加性，即几个场可以同时占据同一空间，从而形成叠加场．2．将叠加场等效为一个简单场，其具体步骤是：先求出重力与电场力的合力，将这个合力视为一个“等效重力”，将a＝视为“等效重力加速度”．再将物体在重力场中做圆周运动的规律迁移到等效重力场中分析求解即可．考点一带电粒子的加速【典例1】(2017·高考江苏卷)如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P′点，则由O点静止释放的电子()A．运动到P点返回B．运动到P和P′点之间返回C．运动到P′点返回D．穿过P′点【答案】A.【解析】电子在A、B板间的电场中加速运动，在B、C板间的电场中减速运动，设A、B板间的电压为U，B、C板间的电场强度为E，M、P两点间的距离为d，则有eU－eEd＝0，若将C板向右平移到P′点，B、C两板所带电荷量不变，由E＝＝＝可知，C板向右平移到P′时，B、C两板间的电场强度不变，由此可以判断，电子在A、B板间加速运动后，在B、C板间减速运动，到达P点时速度为零，然后返回，A项正确，B、C、D项错误．【举一反三】（2019·江苏卷）一匀强电场的方向竖直向上，t=0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P，不计粒子重力，则P-t关系图象是（）【答案】A【解析】由于带电粒子在电场力方向上做匀加速直线运动，加速度为，经过时间，电场力方向速度为，功率为，所以P与t成正比，故A正确。【方法技巧】(1)对带电粒子在电场中的运动，从受力的角度来看，遵循牛顿运动定律；从做功的角度来看，遵循能的转化和守恒定律。(2)用动力学的观点来计算，只适用于匀强电场，即粒子做匀变速直线运动。而用功能的观点来计算，即qU＝mv2－mv，则适用于一切电场，这正是功能观点较动力学观点分析的优越之处。【变式1】（福建上杭一中2019届模拟）如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点。由O点静止释放的电...
