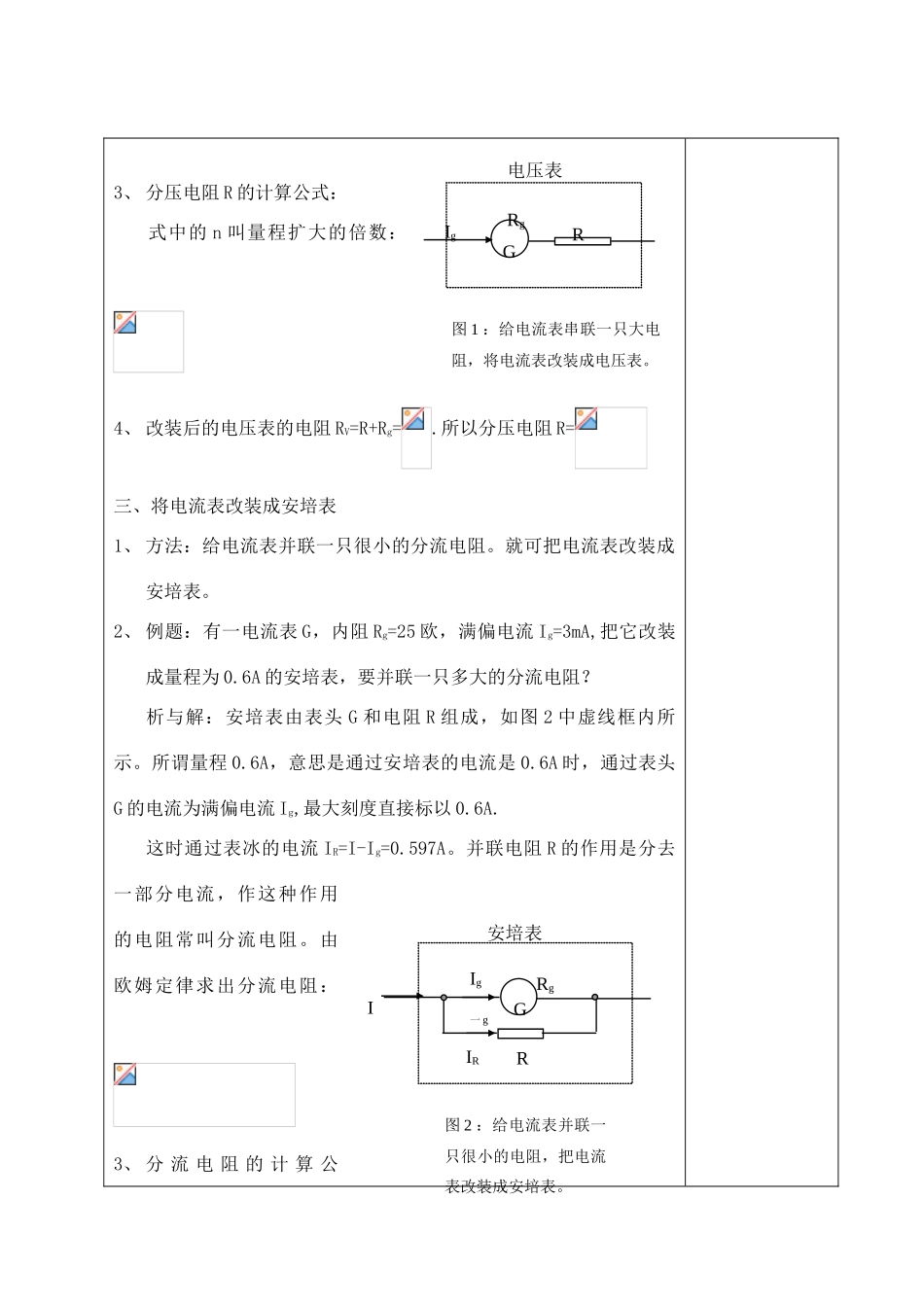

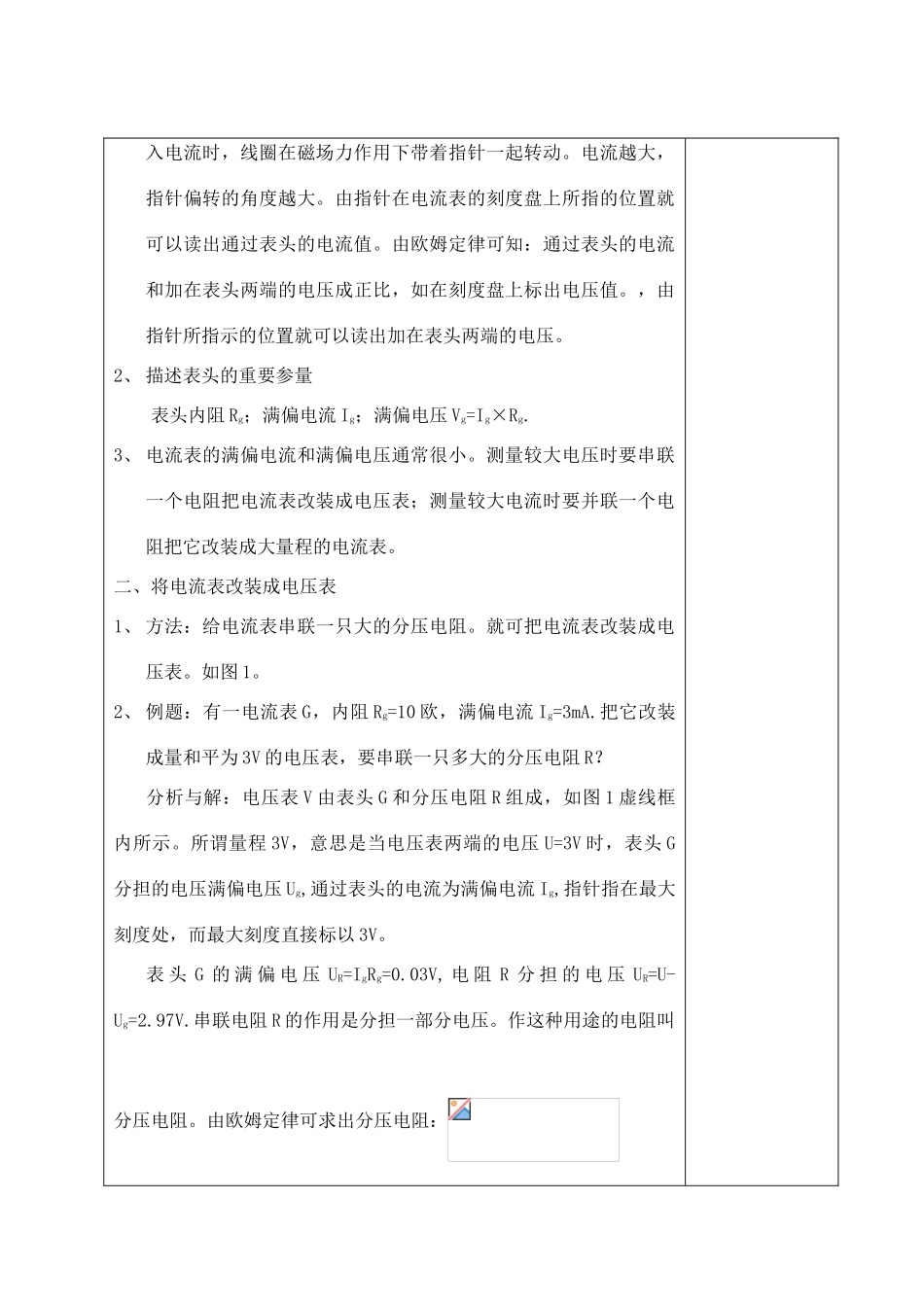

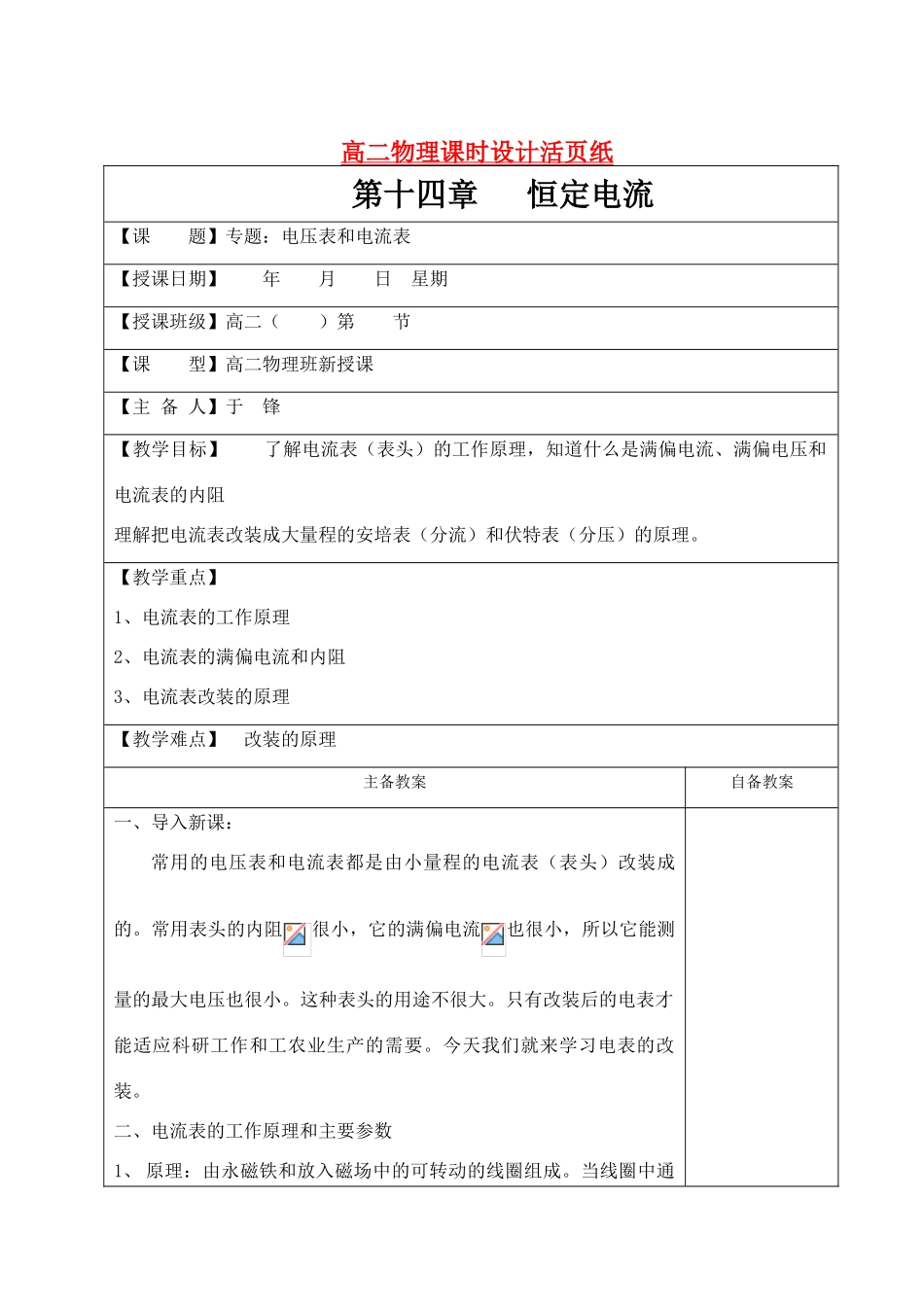

高二物理课时设计活页纸第十四章恒定电流【课题】专题：电压表和电流表【授课日期】年月日星期【授课班级】高二（）第节【课型】高二物理班新授课【主备人】于锋【教学目标】了解电流表（表头）的工作原理，知道什么是满偏电流、满偏电压和电流表的内阻理解把电流表改装成大量程的安培表（分流）和伏特表（分压）的原理。【教学重点】1、电流表的工作原理2、电流表的满偏电流和内阻3、电流表改装的原理【教学难点】改装的原理主备教案自备教案一、导入新课：常用的电压表和电流表都是由小量程的电流表（表头）改装成的。常用表头的内阻很小，它的满偏电流也很小，所以它能测量的最大电压也很小。这种表头的用途不很大。只有改装后的电表才能适应科研工作和工农业生产的需要。今天我们就来学习电表的改装。二、电流表的工作原理和主要参数1、原理：由永磁铁和放入磁场中的可转动的线圈组成。当线圈中通入电流时，线圈在磁场力作用下带着指针一起转动。电流越大，指针偏转的角度越大。由指针在电流表的刻度盘上所指的位置就可以读出通过表头的电流值。由欧姆定律可知：通过表头的电流和加在表头两端的电压成正比，如在刻度盘上标出电压值。，由指针所指示的位置就可以读出加在表头两端的电压。2、描述表头的重要参量表头内阻Rg；满偏电流Ig；满偏电压Vg=Ig×Rg.3、电流表的满偏电流和满偏电压通常很小。测量较大电压时要串联一个电阻把电流表改装成电压表；测量较大电流时要并联一个电阻把它改装成大量程的电流表。二、将电流表改装成电压表1、方法：给电流表串联一只大的分压电阻。就可把电流表改装成电压表。如图1。2、例题：有一电流表G，内阻Rg=10欧，满偏电流Ig=3mA.把它改装成量和平为3V的电压表，要串联一只多大的分压电阻R？分析与解：电压表V由表头G和分压电阻R组成，如图1虚线框内所示。所谓量程3V，意思是当电压表两端的电压U=3V时，表头G分担的电压满偏电压Ug,通过表头的电流为满偏电流Ig,指针指在最大刻度处，而最大刻度直接标以3V。表头G的满偏电压UR=IgRg=0.03V,电阻R分担的电压UR=U-Ug=2.97V.串联电阻R的作用是分担一部分电压。作这种用途的电阻叫分压电阻。由欧姆定律可求出分压电阻：3、分压电阻R的计算公式：式中的n叫量程扩大的倍数：4、改装后的电压表的电阻RV=R+Rg=.所以分压电阻R=三、将电流表改装成安培表1、方法：给电流表并联一只很小的分流电阻。就可把电流表改装成安培表。2、例题：有一电流表G，内阻Rg=25欧，满偏电流Ig=3mA,把它改装成量程为0.6A的安培表，要并联一只多大的分流电阻？析与解：安培表由表头G和电阻R组成，如图2中虚线框内所示。所谓量程0.6A，意思是通过安培表的电流是0.6A时，通过表头G的电流为满偏电流Ig,最大刻度直接标以0.6A.这时通过表冰的电流IR=I-Ig=0.597A。并联电阻R的作用是分去一部分电流，作这种作用的电阻常叫分流电阻。由欧姆定律求出分流电阻：3、分流电阻的计算公GRgRIg电压表图1：给电流表串联一只大电阻，将电流表改装成电压表。GIIg一gIRRRg安培表图2：给电流表并联一只很小的电阻，把电流表改装成安培表。式：式中的n叫量程扩大的倍数：4、改装后的安培表的内阻四、板书设计。五、布置作业。
