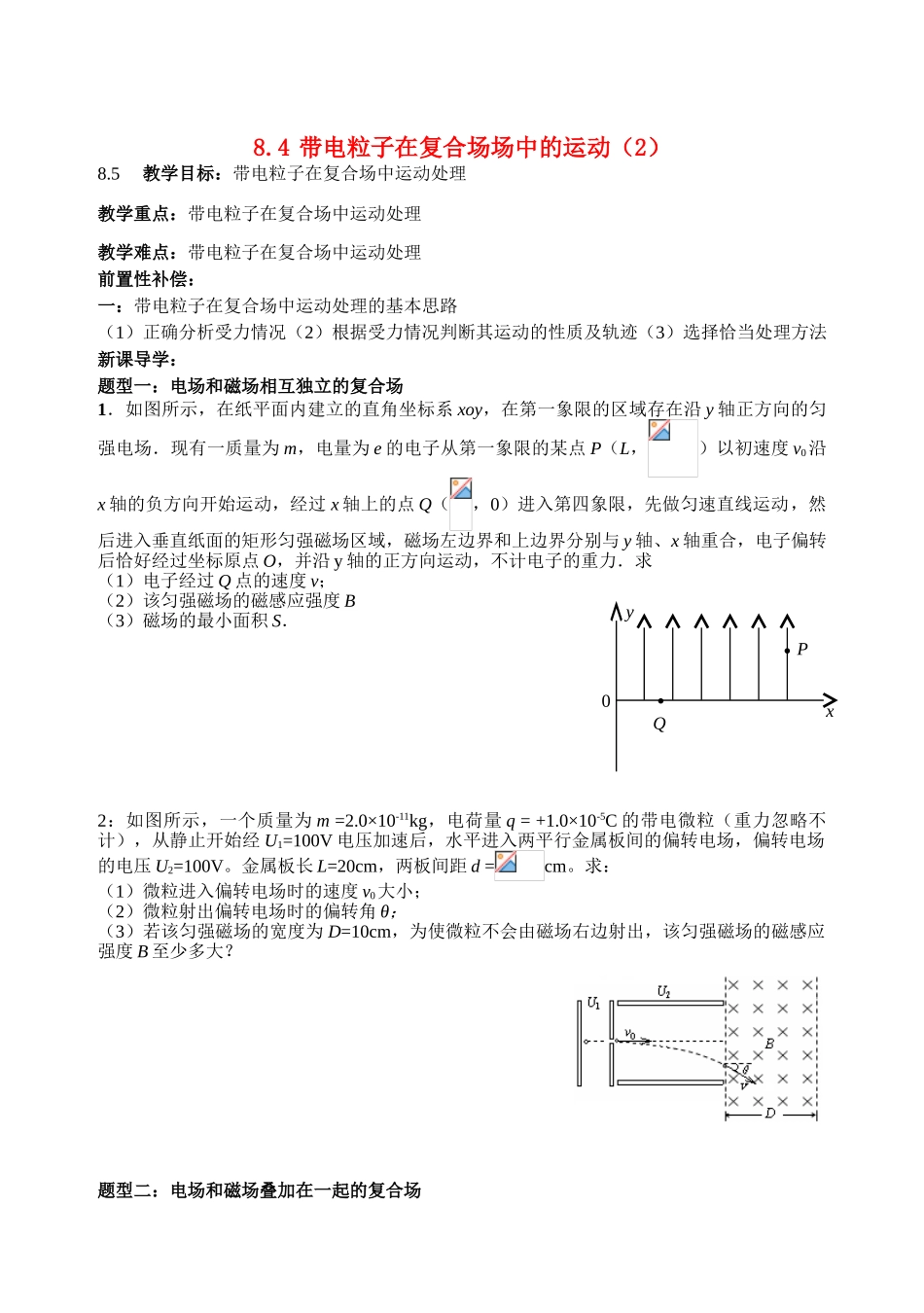

8.4带电粒子在复合场场中的运动（2）8.5教学目标：带电粒子在复合场中运动处理教学重点：带电粒子在复合场中运动处理教学难点：带电粒子在复合场中运动处理前置性补偿：一：带电粒子在复合场中运动处理的基本思路（1）正确分析受力情况（2）根据受力情况判断其运动的性质及轨迹（3）选择恰当处理方法新课导学：题型一：电场和磁场相互独立的复合场1．如图所示，在纸平面内建立的直角坐标系xoy，在第一象限的区域存在沿y轴正方向的匀强电场．现有一质量为m，电量为e的电子从第一象限的某点P（L，）以初速度v0沿x轴的负方向开始运动，经过x轴上的点Q（，0）进入第四象限，先做匀速直线运动，然后进入垂直纸面的矩形匀强磁场区域，磁场左边界和上边界分别与y轴、x轴重合，电子偏转后恰好经过坐标原点O，并沿y轴的正方向运动，不计电子的重力．求（1）电子经过Q点的速度v；（2）该匀强磁场的磁感应强度B（3）磁场的最小面积S．2：如图所示，一个质量为m=2.0×10-11kg，电荷量q=+1.0×10-5C的带电微粒（重力忽略不计），从静止开始经U1=100V电压加速后，水平进入两平行金属板间的偏转电场，偏转电场的电压U2=100V。金属板长L=20cm，两板间距d=cm。求：（1）微粒进入偏转电场时的速度v0大小；（2）微粒射出偏转电场时的偏转角θ；（3）若该匀强磁场的宽度为D=10cm，为使微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大？题型二：电场和磁场叠加在一起的复合场xyQP03．如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。在x轴上方空间的第一、第二象限内，既无电场也无磁场，在第三象限，存在沿y轴正方向的匀强电场和垂直xy平面（纸面）向里的匀强磁场。一质量为m、电荷量为q的带电质点，从y轴上y=h处的P1点以一定的水平初速度沿x轴负方向进入第二象限。然后经过x轴上x=–2h处的P2点进入第三象限，带电质点恰好能做匀速圆周运动。之后经过y轴上y=–2h处的P3点进入第四象限。已知重力加速度为g。求：（1）质点到达P2点时速度的大小和方向；（2）第三象限空间中电场强度和磁感应强度的大小；（3）若在第四象限加一匀强电场，使质点做直线运动，求此电场强度的最小值。形成性检测4．如图所示，K与虚线MN之间是加速电场，虚线MN与PQ之间是匀强电场，虚线PQ与荧光屏之间是匀强磁场，且MN、PQ与荧光屏三者互相平行，电场和磁场的方向如图所示，图中A点与O点的连线垂直于荧光屏.一带正电的粒子从A点离开加速电场，速度方向垂直于偏转电场方向射入偏转电场，在离开偏转电场后进入匀强磁场，最后恰好垂直地打在荧光屏上.已知电场和磁场区域在竖直方向足够长，加速电场电压与偏转电场的场强关系为U=Ed，式中的d是偏转电场的宽度，磁场的磁感应强度B与偏转电场的电场强度E和带电粒子离开加速电场的速度v0关系符合表达式v0=．若题中只有偏转电场的宽度d为已知量，则（1）画出带电粒子轨迹示意图；（2）磁场的宽度L为多少？（3）带电粒子在电场和磁场中垂直于v0方向的偏转距离分别是多少？
