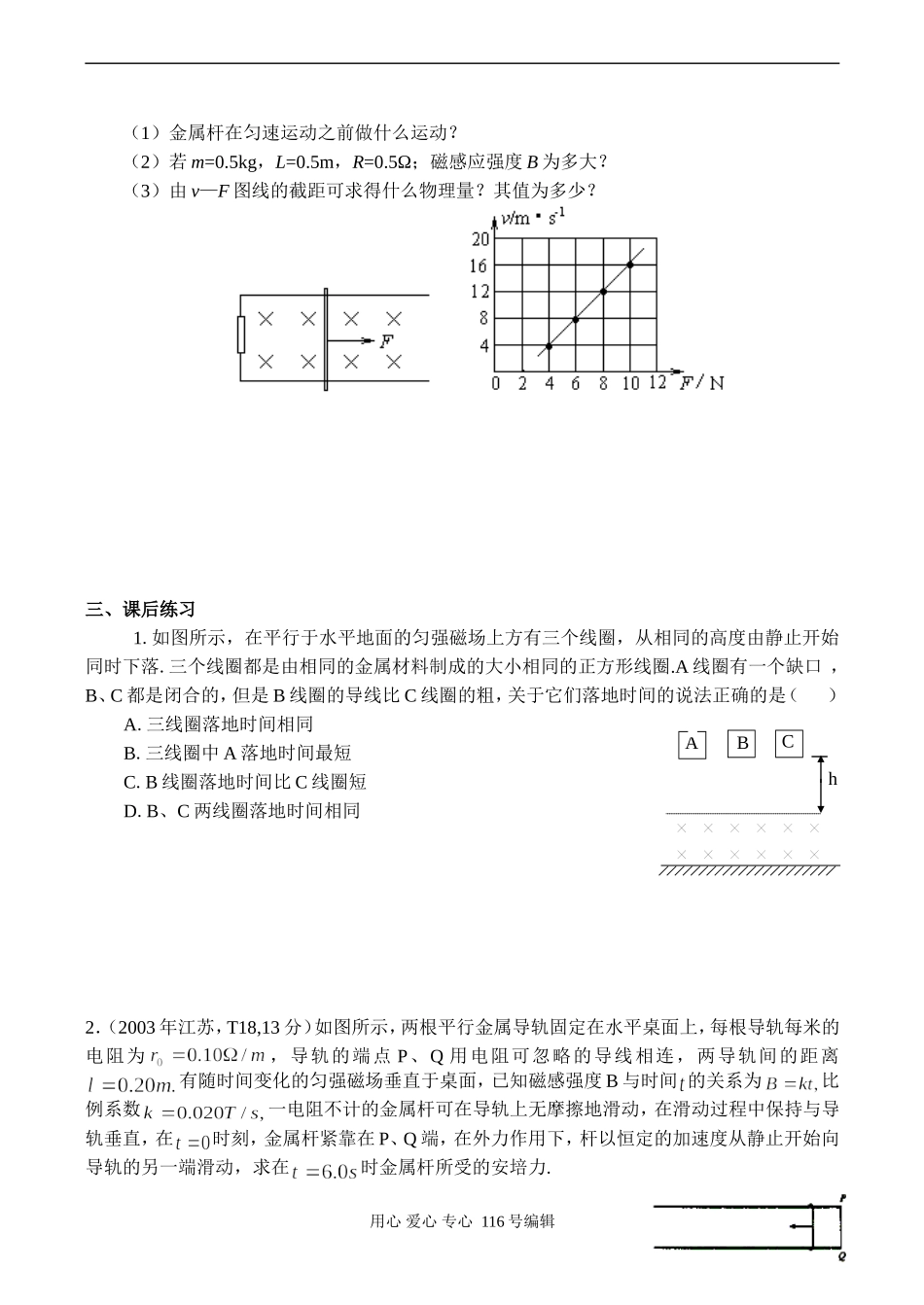

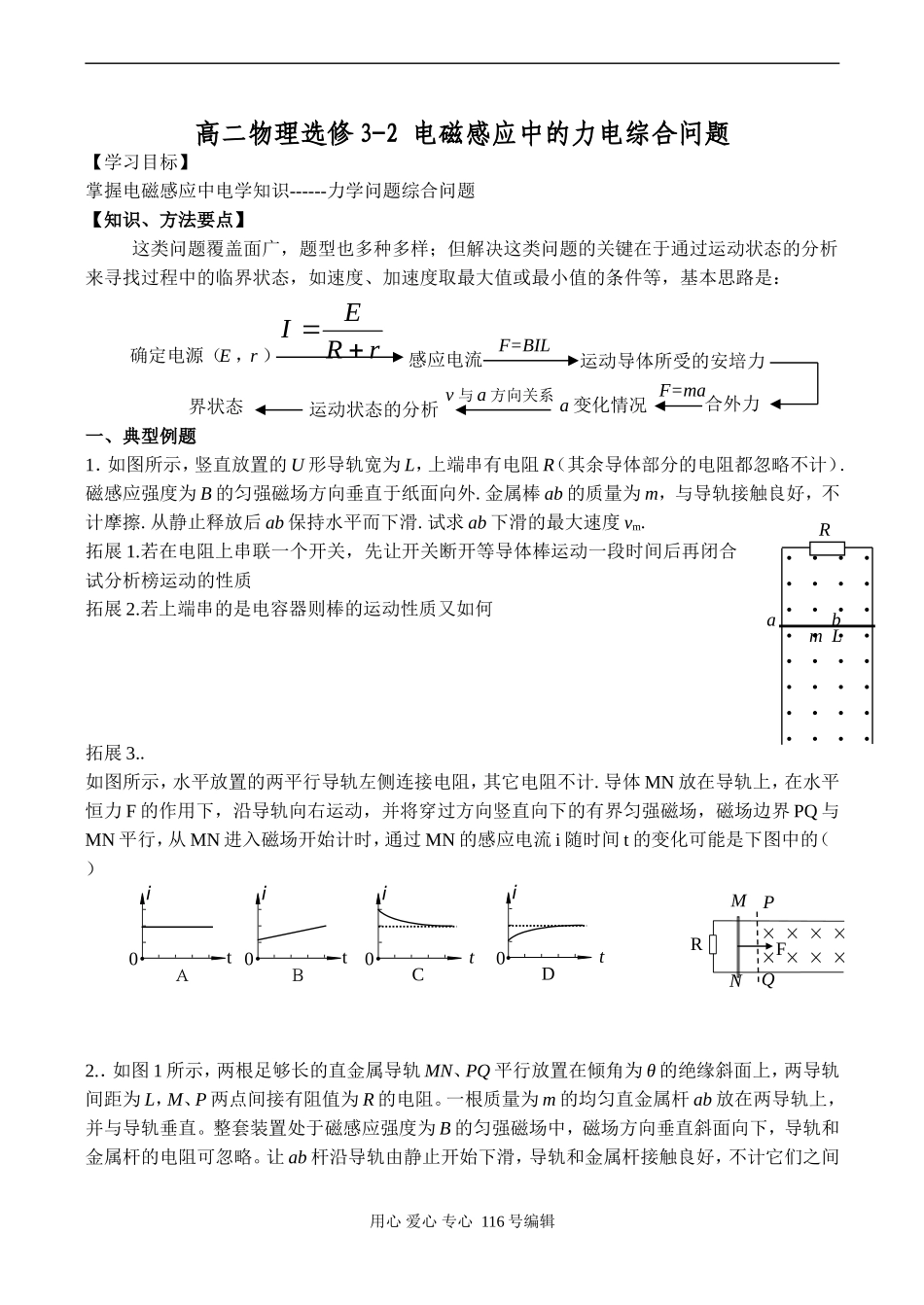

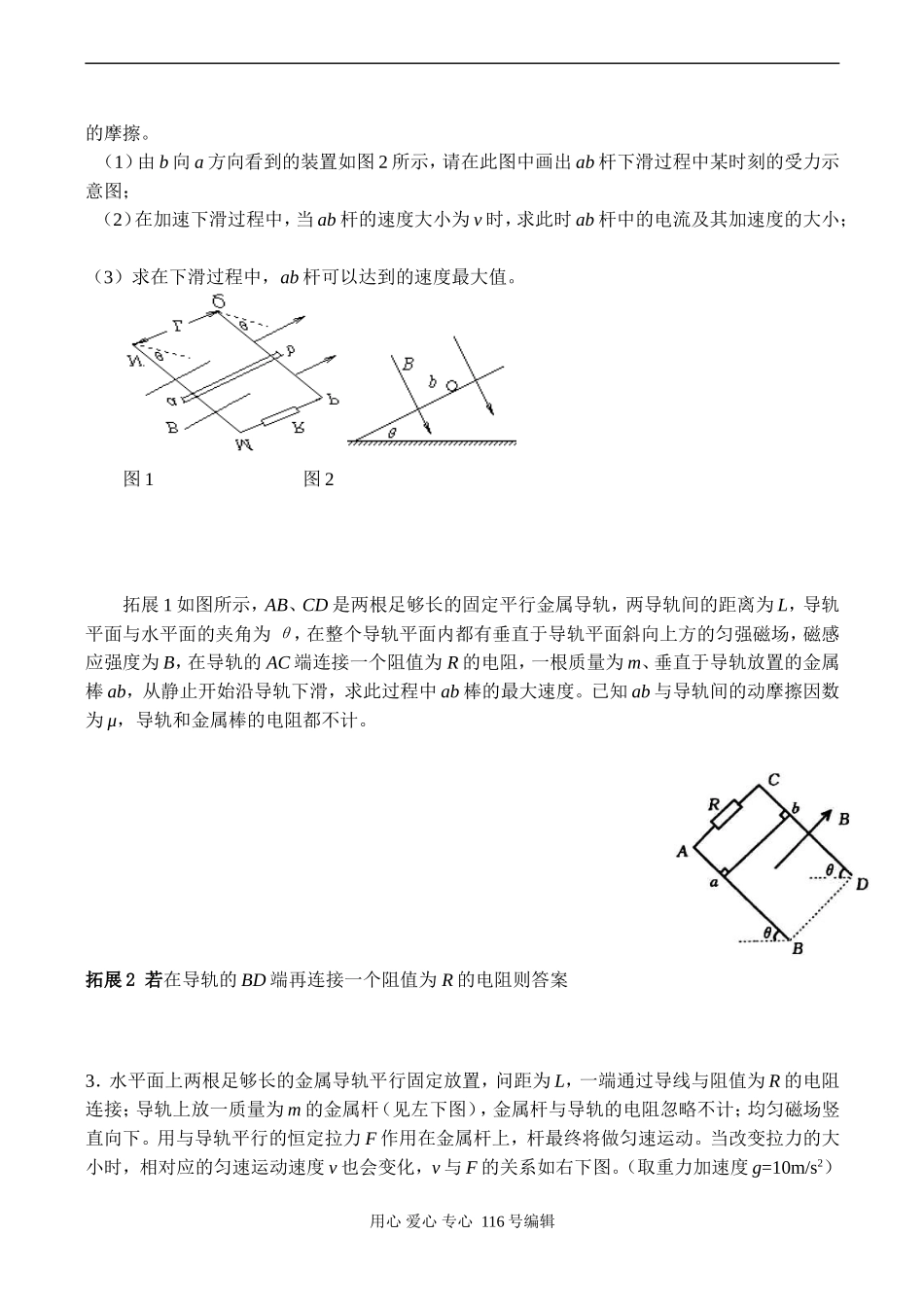

高二物理选修3-2电磁感应中的力电综合问题【学习目标】掌握电磁感应中电学知识------力学问题综合问题【知识、方法要点】这类问题覆盖面广，题型也多种多样；但解决这类问题的关键在于通过运动状态的分析来寻找过程中的临界状态，如速度、加速度取最大值或最小值的条件等，基本思路是：一、典型例题1．如图所示，竖直放置的U形导轨宽为L，上端串有电阻R（其余导体部分的电阻都忽略不计）.磁感应强度为B的匀强磁场方向垂直于纸面向外.金属棒ab的质量为m，与导轨接触良好，不计摩擦.从静止释放后ab保持水平而下滑.试求ab下滑的最大速度vm.拓展1.若在电阻上串联一个开关，先让开关断开等导体棒运动一段时间后再闭合试分析榜运动的性质拓展2.若上端串的是电容器则棒的运动性质又如何拓展3..如图所示，水平放置的两平行导轨左侧连接电阻，其它电阻不计.导体MN放在导轨上，在水平恒力F的作用下，沿导轨向右运动，并将穿过方向竖直向下的有界匀强磁场，磁场边界PQ与MN平行，从MN进入磁场开始计时，通过MN的感应电流i随时间t的变化可能是下图中的（）2.．如图1所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻。一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直。整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下，导轨和金属杆的电阻可忽略。让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间用心爱心专心116号编辑F=BIL界状态v与a方向关系运动状态的分析a变化情况F=ma合外力运动导体所受的安培力感应电流确定电源（E，r）rREItiＡ0tiＢ0tiD0tiC0NRMPQFRabmL的摩擦。（1）由b向a方向看到的装置如图2所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；（2）在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小；（3）求在下滑过程中，ab杆可以达到的速度最大值。图1图2拓展1如图所示，AB、CD是两根足够长的固定平行金属导轨，两导轨间的距离为L，导轨平面与水平面的夹角为θ，在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感应强度为B，在导轨的AC端连接一个阻值为R的电阻，一根质量为m、垂直于导轨放置的金属棒ab，从静止开始沿导轨下滑，求此过程中ab棒的最大速度。已知ab与导轨间的动摩擦因数为μ，导轨和金属棒的电阻都不计。拓展2若在导轨的BD端再连接一个阻值为R的电阻则答案3．水平面上两根足够长的金属导轨平行固定放置，问距为L，一端通过导线与阻值为R的电阻连接；导轨上放一质量为m的金属杆（见左下图），金属杆与导轨的电阻忽略不计；均匀磁场竖直向下。用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动。当改变拉力的大小时，相对应的匀速运动速度v也会变化，v与F的关系如右下图。（取重力加速度g=10m/s2）用心爱心专心116号编辑（1）金属杆在匀速运动之前做什么运动？（2）若m=0.5kg，L=0.5m，R=0.5Ω；磁感应强度B为多大？（3）由v—F图线的截距可求得什么物理量？其值为多少？三、课后练习1.如图所示，在平行于水平地面的匀强磁场上方有三个线圈，从相同的高度由静止开始同时下落.三个线圈都是由相同的金属材料制成的大小相同的正方形线圈.A线圈有一个缺口，B、C都是闭合的，但是B线圈的导线比C线圈的粗，关于它们落地时间的说法正确的是（）A.三线圈落地时间相同B.三线圈中A落地时间最短C.B线圈落地时间比C线圈短D.B、C两线圈落地时间相同2．（2003年江苏，T18,13分）如图所示，两根平行金属导轨固定在水平桌面上，每根导轨每米的电阻为，导轨的端点P、Q用电阻可忽略的导线相连，两导轨间的距离有随时间变化的匀强磁场垂直于桌面，已知磁感强度B与时间的关系为比例系数一电阻不计的金属杆可在导轨上无摩擦地滑动，在滑动过程中保持与导轨垂直，在时刻，金属杆紧靠在P、Q端，在外力作用下，杆以恒定的加速度从静止开始向导轨的另一端滑动，求在时金属杆所受的安培力.用心爱心专心116号编辑ABCh3．如图所示，MN、PQ是两条水平放置彼此平行的金属导轨，匀强磁场的磁感线垂直导轨平面．导轨左端接阻值R=1.5...
